تفاصيل المنتج:
شروط الدفع والشحن:
|
| قطر عجلة الطحن: | 200 ملم | قطر ثقب عجلة الطحن: | 32 ملم |
|---|---|---|---|
| طحن عجلة المحرك الحالي: | 3.5 أ | تردد محرك عجلة الطحن: | 50 هرتز |
| فئة عزل محرك عجلة الطحن: | F | طحن قوة محرك عجلة: | 750 واط |
| مستوى حماية محرك عجلة الطحن: | IP54 | سرعة محرك عجلة الطحن: | 1400 دورة في الدقيقة |
| عزم دوران محرك عجلة الطحن: | 2.5 نيوتن متر | طحن عجلة محرك الجهد: | 220 فولت |
| سرعة طحن عجلة: | 3000 دورة في الدقيقة | سمك عجلة الطحن: | 25ملم |
| القوة: | 1.5 كيلو واط | النوع: | آلة طحن التنحي |
| الجهد: | 380 فولت | ||
| إبراز: | طاحونة ملفات CNC العملية,طاحونة ملفات تعديل الحرارة 50 هرتز,متعددة الأغراض خطوة أسفل آلة CNC,50Hz CNC Profile Grinder,Multipurpose Step Down Cnc Machine |
||

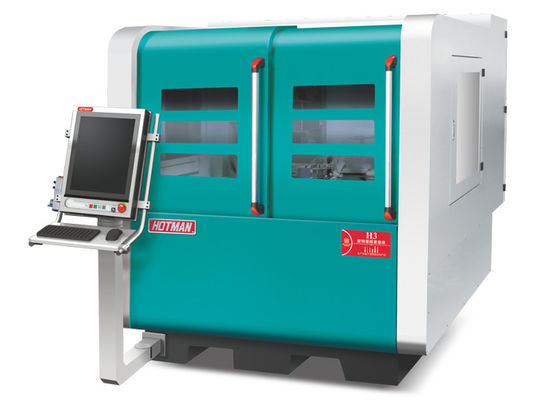

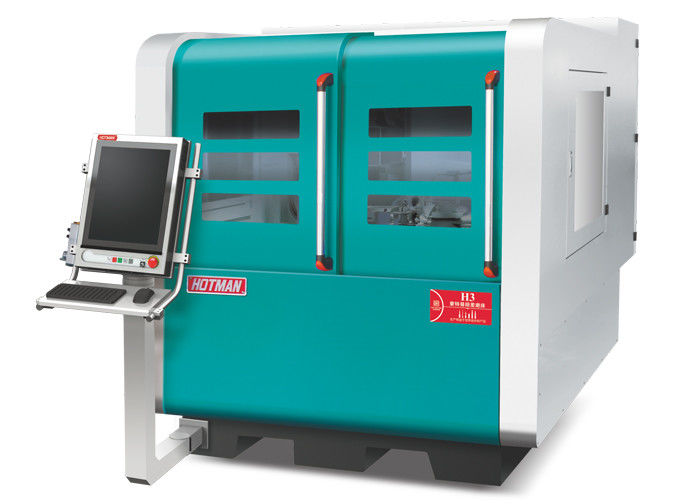

وصف الجهاز:
1يتم صب الجسم والمكونات بواسطة حديد ميلهانا الصلب من الدرجة العالية FC30 ، والذي يتم معالجته بالحراري بشكل طبيعي ثم يتم معالجته بالشيخوخة الطبيعية. يتم معالجة المكونات بواسطة ياسدا ،(ميتسوي سيكي)، توشيبا، ELB وغيرها من المعدات عالمية المستوى مرة واحدة معالجة التشغيل. يمكن أن يكون حجم الدقة تصل إلى مستوى ميكرون، لضمان عالية الدقة المعدات المكونات الأساسية.
2يتم تزيين قوالب المرشدة للآلة ومسامير الكرات الدقيقة باستمرار بواسطة نظام التشحيم التلقائي لضمان حياة خدمة أطول ودقة.يتم فصل نظام التبريد من الجسم للقضاء على الاهتزاز وتبديد الحرارة المواتية.

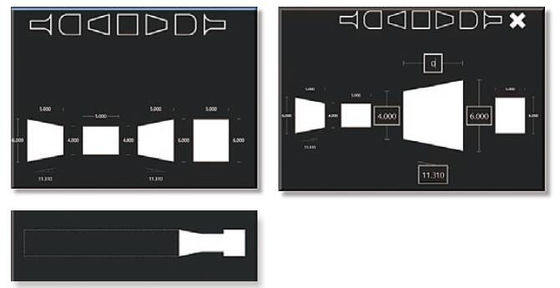

3مجهزة بنظام زيمنس 828D CNC التلقائي للطحن، والتنمية الثانوية، عمل الحوار الإنسان والآلة، مع العديد من المعدات الاختيارية للاختيار من بينها،بما في ذلك جهاز طحن الثقوب الداخلية، جهاز قياس نهاية أوتوماتيكي، جهاز قياس قطر خارجية أوتوماتيكية، الخ.
4يتكون نظام تغذية الطحن من V ومسار مسطح من مجرفة دقة مصنوعة يدويا، مع نظام التشحيم التلقائي ومسمار كرة طحن دقة مستوى C3،والتي يمكنها تحقيق حركة سلسة، دقة ممتازة في تحديد المواقع المتكررة ومدة حياة طويلة للمسار.

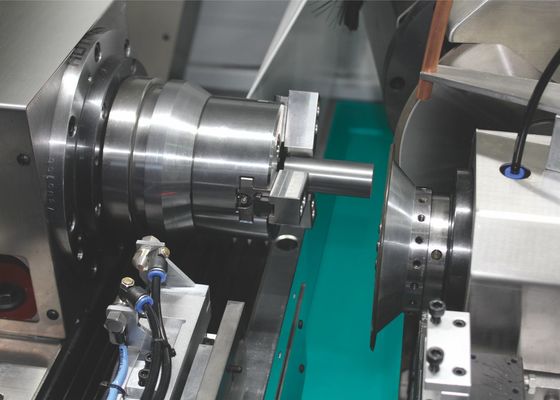

5التكوين القياسي لفولدة عجلة الطحن هو أربعة خلفية و اثنين خلفية هيكل تحمل. يمكن أيضا اختيار الدقة العالية الديناميكية والضغط الساكن فولدة،والذي يمتلك خصائص الدقة العالية للدوران، صلابة ديناميكية عالية، مقاومة جيدة للهزات، وكفاءة عالية طحن وجودة سطح طحن جيدة.ما يصل إلى 3500 RPM و 60m/s.
6تم تصميم المقعد الخلفي لتكون صلبة وقوية على حد سواء. تم تصميم أسطوانة انزلاقية من الفولاذ اللاصق المقاومة في الجسم الحديدي المصبوب لحمل النواة العليا MT4.يمكن بسهولة تغيير قوة القفز من الاسطوانة المنزلقة عن طريق أزرار ضبط في الخلفملحقات خاصة ضغط الزيت مقعد الذيل مع دواسة لتسهيل تفريغ أجزاء العمل.
7نظام التحكم العددي من سيمنز كالتكوين القياسي، بعد التطوير الثانوي، جميع واجهة التشغيل الصينية، سهلة الاستخدام.نظام CNC للمعدات ونظام القيادة لديهم توافق أفضل، في نفس الوقت مع إصلاح الرمل التلقائي ووظيفة التعويض التلقائي، لضمان استقرار ودقة التغذية والطحن.
المواصفات التقنية:
| المشروع | الوحدة | النموذج: FX32P-60CNC | |
| الحد الأقصى للقطر الدوري للطاولة | ملم | 320 |
المسافة القصوى بين | ملم | 600 | |
| أقصى قطر للطحن | ملم | 320 | |
| الحد الأقصى للحمل بين القلبين الجبينيين | كجم ((ب) | 60 ((العمالة العليا) / 20 (العامل فقط) | |
| حجم عجلة الطحن (قطر × عرض × فتحة) | ملم | 455 × 38 ((32-50) × 127 | |
| سرعة عجلة الطحن | rpm | 1650 | |
| الحد الأقصى للسرعة الخطيّة للعجلة الطحن | م/س | 40 ((عجلة طحن عالية السرعة حتى 65) | |
| طلاء عجلات الطحن | ملم | النوع الآلي | |
| زاوية التغذية | درجة | 90 |
| ضربة تغذية | ملم | 250 | |
| محور X سرعة الحركة السريعة | م/دقيقة | 6 | |
| الحد الأدنى لتغذية المحور X | ملم | 0.001 | |
إطار الرأس | سرعة الفولاذ | rpm | 50 إلى 500 |
| شكل الغزل | متزامن أو مركزي | ||
| مواصفات الإبهام | MT-4 | ||
مقعد الخلف | المسافة التلسكوبية التلقائية | ملم | 40 |
| مواصفات الإبهام | MT-4 | ||
طاولة العمل | المحور Z سرعة الحركة السريعة | م/دقيقة | 8 |
| الحد الأدنى لتغذية المحور z | ملم | 0.001 | |
| الحد الأقصى للسفر | ملم | 550 | |
| زاوية الدوران | درجة | + 6/-9 | |
| محرك طواحين عجلة الطحن | KW | 3.75/55 |
| محرك تغذية محور X (سيرفو) | KW | 2.2 | |
| محرك التغذية على المحور Z (سيرفو) | KW | 2.2 | |
| محرك فولاذ الإطار الرئيسي | KW | 0.75 | |
| محرك مضخة التبريد | KW | 0.75 | |
| محرك زيت التشحيم | KW | 0.25*2 | |
| محرك مضخة النفط | KW | 0.75 | |
| صافي وزن الجهاز | كيلوغرام | 3300 |
| إجمالي وزن الجهاز | كيلوغرام | 3500 | |
| حجم العبوة (الطول * العرض * الارتفاع) | ملم | 2800*2000*2000 | |
1إعداد التحقق:
(1) يجب على العميل تقديم الجزء ورسم الجزء والمتطلبات قبل توقيع العقد والاتفاق التقني.
(2) موفر الآلة مسؤول عن الحفاظ على سرية الجزء والوثائق التقنية التي قدمها العميل.
(3) يبلغ المورد للجهاز العميل بوقت التحقق من الجهاز ، قبل 10 أيام ، ثم يقوم العميل بإرسال 30 قطعة من القطع إلى المورد ،أو يقوم العميل بنقل الأجزاء (30 قطعة) إلى موقع التحقق في بعض الحالات الخاصة.
(4) يجهز مزود الآلة للتحقق، قبل وصول العميل إلى موقع التحقق.
(5) يحدد مزود الآلة معايير العجلة الطحن على أساس رسومات الأجزاء التي قدمها العميل ويقدم العجلة الطحن بعد توقيع العقد.
2محتوى التحقق: الاتفاقات التي تم التوصل إليها من قبل العميل والمورد.
معايير التحقق: رسومات الجزء المقدمة من قبل العميل.
فحص مظهر الجهاز
سهولة تشغيل الجهاز وصيانته (بناءً على تصميم الجهاز)
جودة الطحن (على أساس تقرير دقة الطحن)
سجل تشغيل الجهاز في الموقع (السرعة، الحمل، الوقت، العملية، الخ)
سجل أداء الآلة الرئيسية في الموقع
سجل فحص المكونات الرئيسية والتحقق من سجل التجميع.
تأكيد المكونات الرئيسية
طحن 30 قطعة من الأجزاء باستمرار. النتائج يمكن أن تلبي متطلبات الرسم،
والطاحونة بخير
بعد طحن، يمكن شحن كل من أجزاء NG والأجزاء OK مرة أخرى إلى العميل، أو
العودة مع الآلة.
3أثناء التحقق ، يحق للعميل تقديم اقتراح معقول لتحسين الآلة. وسيقوم المورد بالتحسين النسبي بعد الاتفاق الثنائي.
4عندما تنتهي عملية التحقق ويقوم العميل بالتوقيع على وثيقة التحقق، يقوم المورد بتسليم الآلة إلى العميل.
