تفاصيل المنتج:
شروط الدفع والشحن:
|
| حفرة عجلة الطحن: | 20 ملم | قطر عجلة الطحن: | 200ملم |
|---|---|---|---|
| طريقة تبريد محرك عجلة الطحن: | تبريد الهواء | طحن عجلة المحرك الحالي: | 7.5 أ |
| تردد محرك عجلة الطحن: | 50 هرتز | فئة عزل محرك عجلة الطحن: | F |
| طحن قوة محرك عجلة: | 1.5 كيلو واط | مستوى حماية محرك عجلة الطحن: | IP54 |
| سرعة محرك عجلة الطحن: | 1400 دورة في الدقيقة | طحن عجلة محرك الجهد: | 380 فولت |
| طحن عجلة المحرك رطوبة العمل: | ≤ 85٪ | طحن عجلة محرك درجة حرارة العمل: | 0-40 درجة مئوية |
| سرعة طحن عجلة: | 3000 دورة في الدقيقة | عرض عجلة الطحن: | 20 ملم |
| النموذج: | آلة طحن التنحي | ||
| إبراز: | هوتمان خطوة أسفل طحن آلة,سطح خطوة أسفل طحن آلة,طاحونة سطحية دقيقة قطرها 20 ملم,Surface Step Down Grinding Machine,Precision Surface Grinder 20mm Diameter |
||

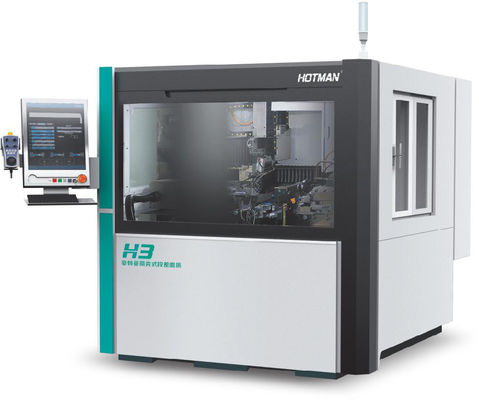

خطوة أسفل طاحونة H3
وصف الجهاز:
1يتم صب جسد آلة طحن Step Down والمكونات بواسطة حديد الصب من الدرجة العالية FC30 ، والذي يتم معالجته الحرارية الطبيعية بشكل مصطنع ثم معالجته بالشيخوخة الطبيعية.يتم معالجة المكونات من قبل ياسدا، MITSUI SEIKI، TOSHIBA، ELB وغيرها من المعدات ذات المستوى العالمي مرة واحدة معالجة التشبيك. يمكن أن يكون حجم الدقة تصل إلى مستوى الميكرون، لضمان عالية الدقة المعدات المكونات الأساسية.
2يتم تزيين قوالب المرشدة للآلة ومسامير الكرات الدقيقة باستمرار بواسطة نظام التشحيم التلقائي لضمان حياة خدمة أطول ودقة.يتم فصل نظام التبريد من الجسم للقضاء على الاهتزاز وتبديد الحرارة المواتية.
3مجهزة بنظام زيمنس 828D CNC التلقائي للطحن، والتنمية الثانوية، عمل الحوار الإنسانية الآلة، مع العديد من المعدات الاختيارية للاختيار من بينها،بما في ذلك جهاز طحن الثقوب الداخلية، جهاز قياس نهاية أوتوماتيكي، جهاز قياس قطر خارجية أوتوماتيكية، الخ.
4يتكون نظام تغذية الطحن من V ومسار مسطح من مجرفة دقة مصنوعة يدويا، مع نظام التشحيم التلقائي ومسمار كرة طحن دقة مستوى C3،والتي يمكنها تحقيق حركة سلسة، دقة ممتازة في تحديد المواقع المتكررة ومدة حياة طويلة للمسار.
5التكوين القياسي لفولدة عجلة الطحن هو أربعة خلفية و اثنين خلفية هيكل محمل. يمكن أيضا اختيار الدقة العالية الديناميكية والضغط الساكن فولدة،والذي يمتلك خصائص الدقة العالية للدوران، صلابة ديناميكية عالية، مقاومة جيدة للهزات، وكفاءة عالية طحن وجودة سطح طحن جيدة.ما يصل إلى 3500 RPM و 60m/s.
6تم تصميم المقعد الخلفي لتكون صلبة وقوية على حد سواء. تم تصميم أسطوانة انزلاقية من سبيكة معدنية صلبة في جسم الحديد الزهري لحمل النواة العليا MT4.يمكن بسهولة تغيير قوة القفز من الاسطوانة المنزلقة عن طريق أزرار ضبط في الخلفملحقات خاصة ضغط الزيت مقعد الذيل مع دواسة لتسهيل تفريغ أجزاء العمل.
7نظام التحكم العددي من سيمنز كالتكوين القياسي، بعد التطوير الثانوي، جميع واجهة التشغيل الصينية، سهلة الاستخدام.نظام CNC للمعدات ونظام القيادة لديهم توافق أفضل، في نفس الوقت مع إصلاح الرمل التلقائي ووظيفة التعويض التلقائي، لضمان استقرار ودقة التغذية والطحن.

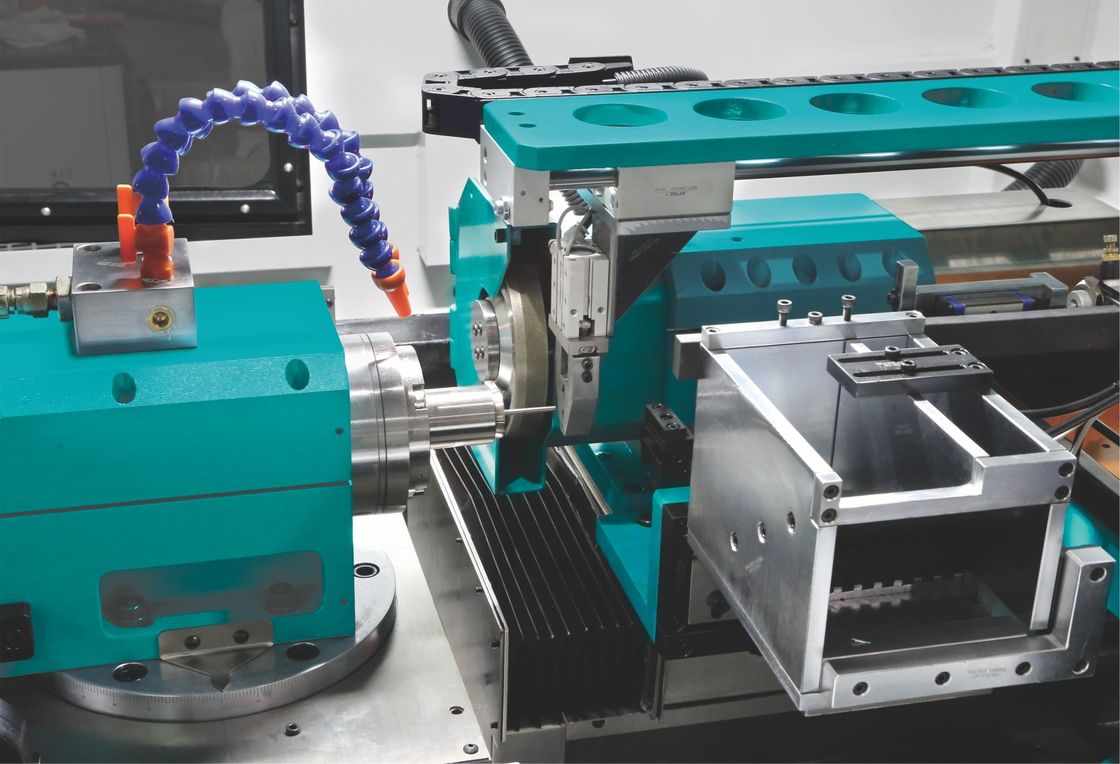

1. وضع طحن قطعة العمل: طحن القلب ، طحن عجلة ضخمة الزاوية هي 11 درجة ، طحن عجلة دقيقة هي 90 درجة ، A طحن عجلة ضخمة ، B طحن عجلة دقيقة.
2ضربات: الجهاز المتحكم يطعم ويتلقى ويكمل تغذية تلقائيًا.
3وقت الطحن: من طحن Φ4 إلى تشكيل قطعة العمل، وقت الطحن هو 65 ثانية واحدة، والسرعة قابلة للتعديل، ويتم ضبط السرعة وفقا للوضع الفعلي.
4نطاق قطر قطعة العمل للطحن: 0.05-20.0mm.
5طول قطعة العمل للطحن: يصل إلى 200 ملم.
6. وضع تدوير فولاذ رأس العمل: ثابت
7سرعة عمود الرأس العامل: 0 -- 2000 دورة في الدقيقة
لا، لا، لا | البند | الوحدة | النموذج: H3 | |
| 1 | نطاق قطر مصراع الجزء | ملم | 0.5-20 | |
| 2 | نطاق قطر طحن الجزء | ملم | 0.05-20 | |
| 3 | طول الجزء المضغوط / الطحن ، أقصى | ملم | 300/200 | |
| 4 | تنسيق التحكم (محور CNC-4) | المخططات المذكورة في المخطط | ||
| 5 | تنسيق معالجة الأجزاء (محور CNC-3) | ANCA-U/V/W | ||
| 6 |
طحن الخام | أحجام العجلات (القطر الخارجي × العرض × قطر الثقب) | ملم | 250×20×3175 |
| 7 | سرعة الدوران للدوار (الكهربائية) | rpm | 0~9000 | |
| 8 | سرعة العجلة الخطية، ماكس | م/س | 90 | |
| 9 | قوة الغزل | KW | 18.5 / 22 / 30 | |
| 10 | طحن دقيق | أحجام العجلات (القطر الخارجي × العرض × قطر الثقب) | ملم | 150×20×3175 |
| 11 | سرعة الدوران للدوار (الكهربائية) | rpm | 0~12000 | |
| 12 | سرعة العجلة الخطية، ماكس | م/س | 90 | |
| 13 | قوة الغزل | KW | 3.5/85 | |
| 14 | دقة التغذية في محور X/Y/Z/Z′ | ملم | 0.001 | |
| 15 | مسار محور X (عجلة طحن خشنة) | ملم | 73 | |
| 16 | مسار المحور Y (عجلة طحن دقيقة) | ملم | 40 | |
| 17 | ز محور السفر (الأسهم الرئيسية) | ملم | 374 | |
| 18 | Z √ محور السفر (الأربعةالالمحور) | ملم | 52 | |
| 19 | محرك خدمة محور X/Y/Z/Z′ | KW | 2.0 | |
| 20 | محرك المثقاب الرئيسي | KW | 1.0 | |
| 21 | سرعة الدوران للأسهم | rpm | 0-3000 | |
| 22 | محرك مضخة هيدروليكية | KW | 0.25 | |
| 23 | طريقة الدوران بالدوار | ثابتة | ||
| 24 | طريقة تحديد موقع الجزء | في المقدمة | ||
| 25 | قوة المحرك الخادم للروبوت على المحور U/V/W | KW | 1.0 | |
| 26 | أحجام خزانات سائل الطحن | ملم | 300*300*1000 | |
| 27 | الوزن الإجمالي للآلة (حوالي) | كيلوغرام | 5000 | |
| 28 | الأحجام الخارجية للآلة (الطول × العرض × الارتفاع) | ملم | 2390*2752*2050 | |
