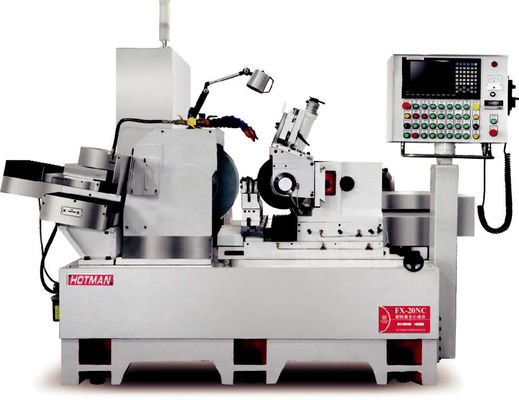

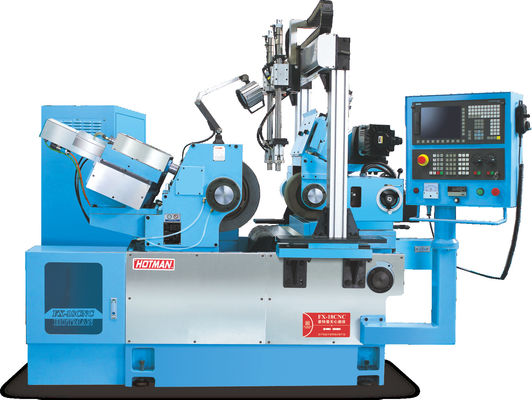

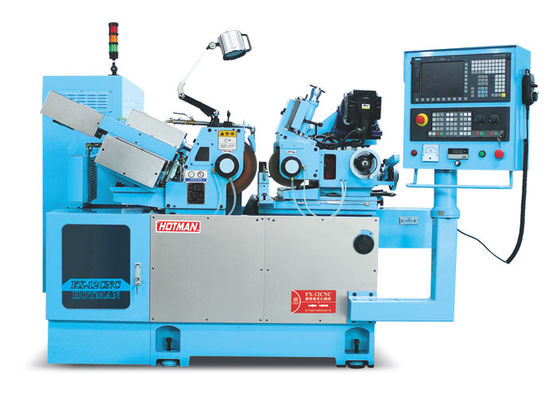

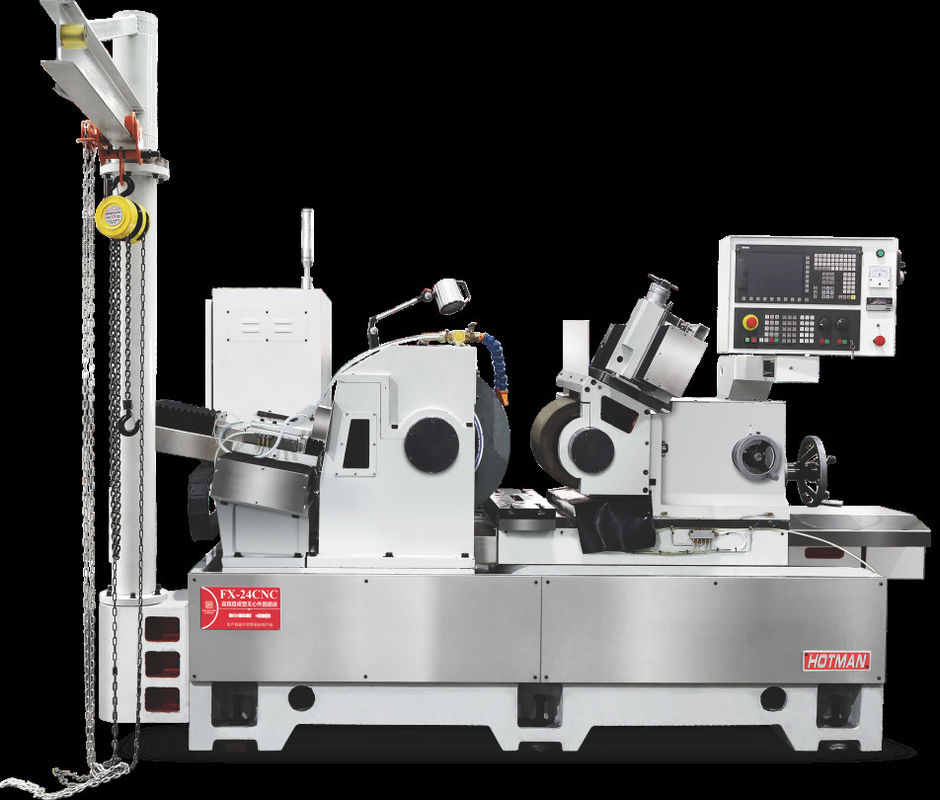

ثلاث محاور عالية الدقة الصناعية صغيرة CNC طاحونة بدون مركز متعددة الوظائف طاحونة

ثلاث محاور عالية الدقة الصناعية صغيرة CNC طاحونة بدون مركز متعددة الوظائف طاحونة

المواصفات التقنية:

القبول المسبق للمعدات:

1شروط القبول المسبق:

(1) يجب على المشتري تقديم الرسومات المؤكدة والعينات ومواصفات الاختبار المتعلقة قطعة العمل طحن قبل توقيع

العقد والاتفاق التقني

(2) يبقي البائع على سرية جميع البيانات التقنية التي قدمها المشتري.

(3) يجب على البائع أن يبلغ المشتري قبل 15 يوماً من القبول المسبق،

إعداد 10 قطع من قطع العمل ذات الصلة وإرسالها إلى البائع أو يجب على المشتري أن يأخذ قطع العمل إلى مصنع البائع لقبول الموقع وفقا للظروف.

(4) يقوم البائع بإعدادات للقبول المسبق قبل وصول موظفي المشتري إلى مصنع تصنيع المعدات.

(5) سيتم اختيار معايير عجلة الطحن من قبل البائع وفقا للرسومات المقدمة من قبل العميل،وسيتم تكوين عجلات الطحن ذات الصلة بعد توقيع العقد.

2محتوى ومعايير قبل القبول: يتم تنفيذ مواصفات القبول المتفق عليها من قبل الطرفين وفقًا لمعايير الرسم التي يقدمها المشتري.

(1) فحص مظهر الجهاز.

(2) سهولة التشغيل وصيانة المعدات (مع مراعاة تصميم معدات آلة البائع).

(3) تأثير قوة الجهاز و صلابة الجهاز على الجودة (مع مراعاة جدول اختبار دقة الجهاز المقدم من قبل البائع)

(4) سجل قياس تشغيل المعدات (فارغ، وقت تشغيل كامل الحمل، المحتوى، الخ).

(5) يتم تسجيل مؤشر الأداء الرئيسي للمعدات.

(6) سجلات الاختبار وسجلات تجميع الأجزاء الرئيسية.

(7) تأكيد الأجزاء المهمة.

(8) تمت معالجة 10 قطع من المنتجات القابلة للطحن بشكل مستمر ، والتي استوفت متطلبات الرسومات وبدأت المعدات تعمل بشكل طبيعي.

(9)  The waste products allowed to be processed by the seller during the grinding process of thepre-acceptance work piece will be shipped to the          buyer together with qualified test pieces or with the shipping machine.

3في عملية القبول المسبق ، يحق للمشتري تقديم آراء تصحيح معقولة عن المعدات ، ويمكن للبائع إجراء تصحيح بموافقة الطرفين.

4يمكن للبائع شحن المعدات إلى المشتري فقط بعد أن يوقع البائع وثيقة القبول المسبق.

وصف الجهاز:

1يتم صب الجسم والمكونات بواسطة حديد ميلهانا الصلب من الدرجة العالية FC30، والذي يتم معالجته الحرارية بشكل مصطنع ثم يتم معالجته بالشيخوخة الطبيعية. يتم معالجة المكونات بواسطة ياسدا،(ميتسوي سيكي)، توشيبا، ELB وغيرها من المعدات عالمية المستوى مرة واحدة معالجة التشبيك. يمكن أن يكون حجم الدقة تصل إلى مستوى ميكرون، لضمان عالية الدقة المعدات المكونات الأساسية.

2يتم تزيين قوالب المرشدة للآلة ومسامير الكرات الدقيقة باستمرار بواسطة نظام التشحيم التلقائي لضمان حياة خدمة أطول ودقة.يتم فصل نظام التبريد من الجسم للقضاء على الاهتزاز وتبديد الحرارة المواتية.

3مجهزة بنظام زيمنس 828D CNC التلقائي للطحن، والتنمية الثانوية، عمل الحوار الإنسانية الآلة، مع العديد من المعدات الاختيارية للاختيار من بينها،بما في ذلك جهاز طحن الثقوب الداخلية، جهاز قياس نهاية أوتوماتيكي، جهاز قياس قطر خارجية أوتوماتيكية، الخ.

4يتكون نظام تغذية الطحن من V ومسار مسطح من مجرفة دقة مصنوعة يدويا، مع نظام التشحيم التلقائي ومسمار كرة طحن دقة مستوى C3،والتي يمكنها تحقيق حركة سلسة، دقة ممتازة في تحديد المواقع المتكررة ومدة حياة طويلة للمسار.

5التكوين القياسي لفولدة عجلة الطحن هو أربعة خلفية و اثنين خلفية هيكل محمل. يمكن أيضا اختيار الدقة العالية الديناميكية والضغط الساكن فولدة،والذي يمتلك خصائص الدقة العالية للدوران، صلابة ديناميكية عالية، مقاومة جيدة للهزات، وكفاءة عالية طحن وجودة سطح طحن جيدة.ما يصل إلى 3500 RPM و 60m/s.

6تم تصميم المقعد الخلفي لتكون صلبة وقوية على حد سواء. تم تصميم أسطوانة انزلاقية من سبيكة معدنية صلبة في جسم الحديد الزهري لحمل النواة العليا MT4.يمكن بسهولة تغيير قوة القفز من الاسطوانة المنزلقة عن طريق أزرار ضبط في الخلفملحقات خاصة ضغط الزيت مقعد الذيل مع دواسة لتسهيل تفريغ أجزاء العمل.

7نظام التحكم العددي من سيمنز كالتكوين القياسي، بعد التطوير الثانوي، جميع واجهة التشغيل الصينية، سهلة الاستخدام.نظام CNC للمعدات ونظام القيادة لديهم توافق أفضل، في نفس الوقت مع إصلاح الرمل التلقائي ووظيفة التعويض التلقائي، لضمان استقرار ودقة التغذية والطحن.
