تفاصيل المنتج:
شروط الدفع والشحن:
|
| قطر الطحن: | 1-60 مم | حجم محرك عجلة الطحن: | 455*205*228.6 مللي متر |
|---|---|---|---|
| سرعة طحن عجلة: | 1470 دورة في الدقيقة | تنظيم سرعة دوران العجلة: | 0-250 دورة في الدقيقة |
| طحن عجلة المغزل نوع تحمل المحرك: | تحمل السيراميك | طريقة تبريد محرك المغزل لعجلة الطحن: | تبريد الهواء |
| طحن عجلة المغزل المحرك الحالي: | 6A | طحن عجلة المغزل تردد المحرك: | 50 هرتز |
| طحن عجلة المغزل قوة المحرك: | 3 كيلو واط | مستوى حماية محرك محور دوران عجلة الطحن: | IP54 |
| طحن عجلة المغزل عزم دوران المحرك: | 10 نيوتن متر | طحن عجلة المغزل المحرك الجهد: | 380 فولت |
| سرعة محور عجلة الطحن: | 3000 دورة في الدقيقة | عرض عجلة الطحن: | 20 ملم |
| تغذية محرك سيرفو: | 2.4 كيلو واط | ||
| إبراز: | طاحونة صناعية صغيرة بلا مركز,طاحونة صغيرة متعددة الوظائف بدون مركز,آلة طحن 3 محور CNC,Multifunctional Small Centerless Grinder,3 Axis CNC Grinder Machine |
||

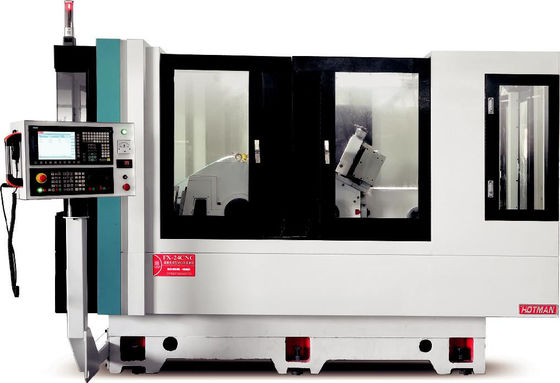

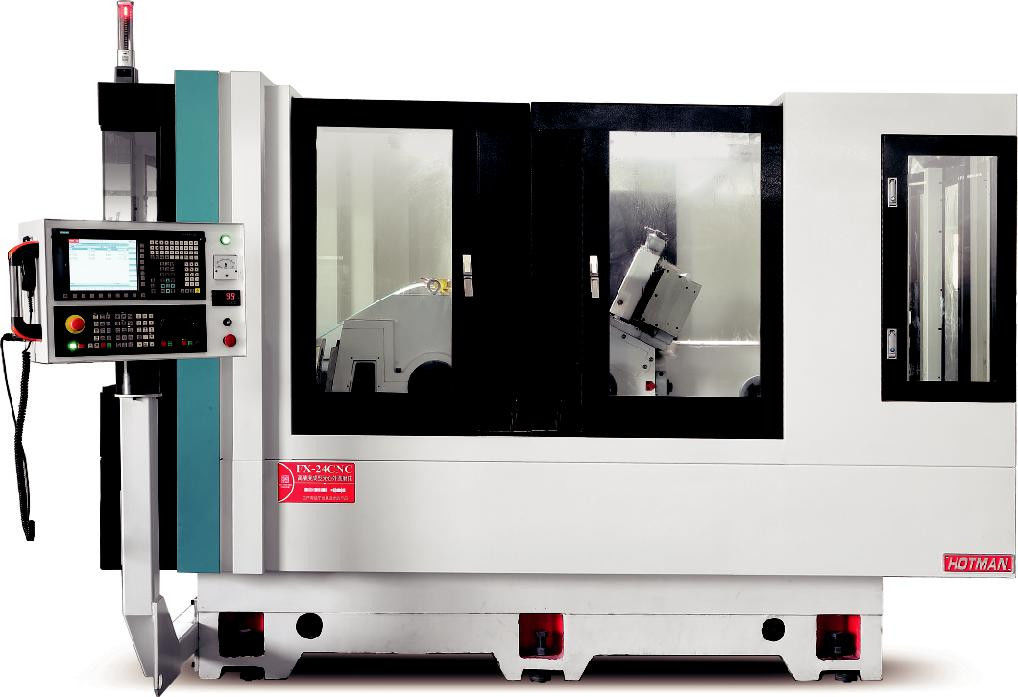

هوتمان FX-24CNC-3 عالية الدقة الصناعية صغيرة CNC طاحونة آلة طحن متعددة الوظائف
المواصفات التقنية:
| المشروع | الوحدة | النموذج: FX-24CNC-3 | |
| الحد الأقصى للقطر الدوري للطاولة | ملم | 320 |
المسافة القصوى بين | ملم | 600 | |
| أقصى قطر للطحن | ملم | 320 | |
| الحد الأقصى للحمل بين القلبين الجبينيين | كجم ((ب) | 60 ((العمالة العليا) / 20 (العامل فقط) | |
| حجم عجلة الطحن (قطر × عرض × فتحة) | ملم | 455 × 38 ((32-50) × 127 | |
| سرعة عجلة الطحن | rpm | 1650 | |
| الحد الأقصى للسرعة الخطيّة للعجلة الطحن | م/س | 40 ((عجلة طحن عالية السرعة حتى 65) | |
| طلاء عجلات الطحن | ملم | النوع الآلي | |
| زاوية التغذية | درجة | 90 |
| ضربة تغذية | ملم | 250 | |
| محور X سرعة الحركة السريعة | م/دقيقة | 6 | |
| الحد الأدنى لتغذية المحور X | ملم | 0.001 | |
إطار الرأس | سرعة الفولاذ | rpm | 50 إلى 500 |
| شكل الغزل | متزامن أو مركزي | ||
| مواصفات الإبهام | MT-4 | ||
مقعد الخلف | المسافة التلسكوبية التلقائية | ملم | 40 |
| مواصفات الإبهام | MT-4 | ||
طاولة العمل | المحور Z سرعة الحركة السريعة | م/دقيقة | 8 |
| الحد الأدنى لتغذية المحور z | ملم | 0.001 | |
| الحد الأقصى للسفر | ملم | 550 | |
| زاوية الدوران | درجة | + 6/-9 | |
| محرك طواحين عجلة الطحن | KW | 3.75/55 |
| محرك تغذية محور X (سيرفو) | KW | 2.2 | |
| محرك التغذية على المحور Z (سيرفو) | KW | 2.2 | |
| محرك فولاذ الإطار الرئيسي | KW | 0.75 | |
| محرك مضخة التبريد | KW | 0.75 | |
| محرك زيت التشحيم | KW | 0.25*2 | |
| محرك مضخة النفط | KW | 0.75 | |
| صافي وزن الجهاز | كيلوغرام | 3300 |
| إجمالي وزن الجهاز | كيلوغرام | 3500 | |
| حجم العبوة (الطول * العرض * الارتفاع) | ملم | 2800*2000*2000 | |
القبول المسبق للمعدات:
1شروط القبول المسبق:
(1) يجب على المشتري تقديم الرسومات المؤكدة والعينات ومواصفات الاختبار المتعلقة قطعة العمل طحن قبل توقيع
العقد والاتفاق التقني
(2) يبقي البائع على سرية جميع البيانات التقنية التي قدمها المشتري.
(3) يجب على البائع أن يبلغ المشتري قبل 15 يوماً من القبول المسبق،
إعداد 10 قطع من قطع العمل ذات الصلة وإرسالها إلى البائع أو يجب على المشتري أن يأخذ قطع العمل إلى مصنع البائع لقبول الموقع وفقا للظروف.
(4) يقوم البائع بإعدادات للقبول المسبق قبل وصول موظفي المشتري إلى مصنع تصنيع المعدات.
(5) سيتم اختيار معايير عجلة الطحن من قبل البائع وفقا للرسومات المقدمة من قبل العميل،وسيتم تكوين عجلات الطحن ذات الصلة بعد توقيع العقد.
2محتوى ومعايير قبل القبول: يتم تنفيذ مواصفات القبول المتفق عليها من قبل الطرفين وفقًا لمعايير الرسم التي يقدمها المشتري.
(1) فحص مظهر الجهاز.
(2) سهولة التشغيل وصيانة المعدات (مع مراعاة تصميم معدات آلة البائع).
(3) تأثير قوة الجهاز و صلابة الجهاز على الجودة (مع مراعاة جدول اختبار دقة الجهاز المقدم من قبل البائع)
(4) سجل قياس تشغيل المعدات (فارغ، وقت تشغيل كامل الحمل، المحتوى، الخ).
(5) يتم تسجيل مؤشر الأداء الرئيسي للمعدات.
(6) سجلات الاختبار وسجلات تجميع الأجزاء الرئيسية.
(7) تأكيد الأجزاء المهمة.
(8) تمت معالجة 10 قطع من المنتجات القابلة للطحن بشكل مستمر ، والتي استوفت متطلبات الرسومات وبدأت المعدات تعمل بشكل طبيعي.
(9) The waste products allowed to be processed by the seller during the grinding process of thepre-acceptance work piece will be shipped to the buyer together with qualified test pieces or with the shipping machine.
3في عملية القبول المسبق ، يحق للمشتري تقديم آراء تصحيح معقولة عن المعدات ، ويمكن للبائع إجراء تصحيح بموافقة الطرفين.
4يمكن للبائع شحن المعدات إلى المشتري فقط بعد أن يوقع البائع وثيقة القبول المسبق.
وصف الجهاز:
تم صب الجسم والمكونات بواسطة حديد ميلهانا المعدل عالية الجودة FC30، الذي يتم معالجته الحرارية بشكل مصطنع ومن ثم معالجته بالشيخوخة الطبيعية. يتم معالجة المكونات بواسطة ياسدا،(ميتسوي سيكي)، توشيبا، ELB وغيرها من المعدات عالمية المستوى مرة واحدة معالجة التشغيل. يمكن أن يكون حجم الدقة تصل إلى مستوى ميكرون، لضمان عالية الدقة المعدات المكونات الأساسية.
مجهزة بنظام زيمنس 828D CNC التلقائي للطحن، وتطوير ثانوي، عمل الحوار رجل آلة، مع العديد من المعدات الاختيارية للاختيار من بينها،بما في ذلك جهاز طحن الثقوب الداخلية، جهاز قياس نهاية أوتوماتيكي، جهاز قياس قطر خارجية أوتوماتيكية، الخ.
يتكون نظام تغذية الطحن من V ومسار مسطح من مجرفة دقة مصنوعة يدويًا ، مع نظام تزيين تلقائي ومسمار كرة طحن دقيق C3 ،والتي يمكنها تحقيق حركة سلسة، دقة ممتازة في تحديد المواقع المتكررة ومدة حياة طويلة للمسار.
نظام التحكم العددي FUNUC (اختياري) كالتكوين القياسي ، بعد التطوير الثانوي ، جميع واجهة التشغيل الصينية ، سهلة الاستخدام. مجهزة بمحرك سيرفو عالي الأداء من سيمنز ،نظام CNC للمعدات ونظام القيادة لديهم توافق أفضل، في نفس الوقت مع إصلاح الرمل التلقائي ووظيفة التعويض التلقائي، لضمان استقرار ودقة التغذية والطحن.
