تفاصيل المنتج:
شروط الدفع والشحن:
|
| دقة الطحن: | 0.005 مم | رأس الطحن: | 2 |
|---|---|---|---|
| محرك رأس الطحن: | 0.75 كيلو واط | سرعة الطحن: | 0-3000 دورة في الدقيقة |
| نطاق الطحن: | 0-100 مم | عجلة جلخ: | 150 ملم |
| الاسم: | ماكينة طحن CNC | القوة: | 2.2 كيلو واط |
| قدرة المعالجة: | 100 قطعة / دقيقة | دقة المعالجة: | 0.005 مم |
| نطاق المعالجة: | 0-100 مم | السرعة: | 3000 دورة في الدقيقة |
| النوع: | آلة طحن | الجهد: | 220 فولت |
| الوزن: | 150 كجم | ||
| إبراز: | آلة طحن CNC بدون مركز,آلة طحن CNC 1350RPM,آلات طحن متعددة الأغراض,CNC Grinder Machine 1350RPM,Multipurpose Centerless Grinding Machines |
||

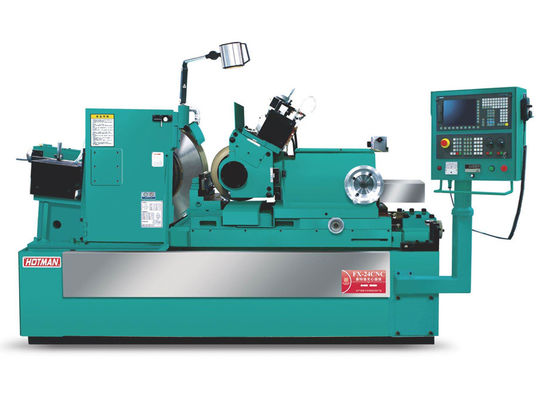

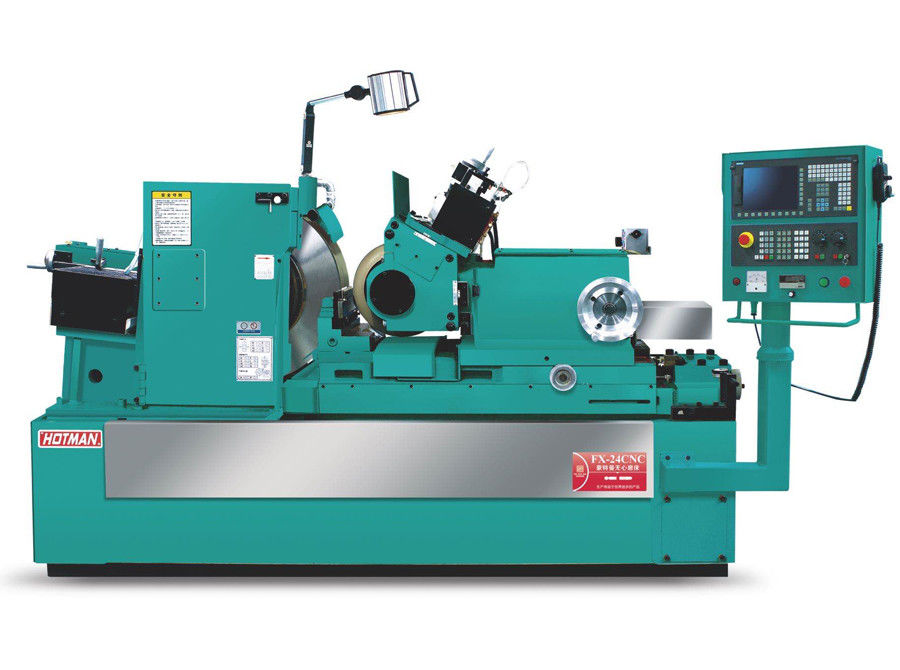

آلة طحن بدون مركز FX-24CNC-3
وصف الجهاز:
1يتم صب الجسم والمكونات بواسطة حديد ميلهانا الصلب من الدرجة العالية FC30 ، والذي يتم معالجته بالحراري بشكل طبيعي ثم يتم معالجته بالشيخوخة الطبيعية. يتم معالجة المكونات بواسطة ياسدا ،(ميتسوي سيكي)، توشيبا، ELB وغيرها من المعدات عالمية المستوى مرة واحدة معالجة التشغيل. يمكن أن يكون حجم الدقة تصل إلى مستوى ميكرون، لضمان عالية الدقة المعدات المكونات الأساسية.
2يتم تزيين قوالب المرشدة للآلة ومسامير الكرات الدقيقة باستمرار بواسطة نظام التشحيم التلقائي لضمان حياة خدمة أطول ودقة.يتم فصل نظام التبريد من الجسم للقضاء على الاهتزاز وتبديد الحرارة المواتية.
3مجهزة بنظام زيمنس 828D CNC التلقائي للطحن، والتنمية الثانوية، عمل الحوار الإنسان والآلة، مع العديد من المعدات الاختيارية للاختيار من بينها،بما في ذلك جهاز طحن الثقوب الداخلية، جهاز قياس نهاية أوتوماتيكي، جهاز قياس قطر خارجية أوتوماتيكية، الخ.
4يتكون نظام تغذية الطحن من V ومسار مسطح من مجرفة دقة مصنوعة يدويا، مع نظام التشحيم التلقائي ومسمار كرة طحن دقة مستوى C3،والتي يمكنها تحقيق حركة سلسة، دقة ممتازة في تحديد المواقع المتكررة ومدة حياة طويلة للمسار.
5التكوين القياسي لفولدة عجلة الطحن هو أربعة خلفية و اثنين خلفية هيكل تحمل. يمكن أيضا اختيار الدقة العالية الديناميكية والضغط الساكن فولدة،والذي يمتلك خصائص الدقة العالية للدوران، صلابة ديناميكية عالية، مقاومة جيدة للهزات، وكفاءة عالية طحن وجودة سطح طحن جيدة.ما يصل إلى 3500 RPM و 60m/s.
6تم تصميم المقعد الخلفي لتكون صلبة وقوية على حد سواء. تم تصميم أسطوانة انزلاقية من الفولاذ اللاصق المقاومة في الجسم الحديدي المصبوب لحمل النواة العليا MT4.يمكن بسهولة تغيير قوة القفز من الاسطوانة المنزلقة عن طريق أزرار ضبط في الخلفملحقات خاصة ضغط الزيت مقعد الذيل مع دواسة لتسهيل تفريغ أجزاء العمل.
7نظام التحكم العددي من سيمنز كالتكوين القياسي، بعد التطوير الثانوي، جميع واجهة التشغيل الصينية، سهلة الاستخدام.نظام CNC للمعدات ونظام القيادة لديهم توافق أفضل، في نفس الوقت مع إصلاح الرمل التلقائي ووظيفة التعويض التلقائي، لضمان استقرار ودقة التغذية والطحن.
المعلم التقني:
| المشروع | الوحدة | النموذج: FX-24CNC-3 |
|
نطاق المعالجة للنماذج القياسية (قطر) |
ملم | Φ 1-80 |
|
حجم عجلة الطحن (OD * W * OD) |
ملم | Φ610*(205-400) *Φ304.8 |
|
قياس حجم العجلة (OD * W * OD) |
ملم | Φ330*(205-400) *Φ203.2 |
| سرعة عجلة الطحن | RPM | 1350 |
| ضبط سرعة العجلة | RPM | 0-250 |
|
عجلة الطحن تدفع المحرك |
KW | 30 |
|
محرك خدمة تعديل العجلات |
KW | 3 |
| محرك إمداد | KW | 3.75 |
|
محرك خدمة لإصلاح الرمل |
KW | 1.5KW/0.8KW |
|
المضخة الهيدروليكية تدفع المحرك |
KW | 0.75 |
|
مضخة التبريد تدفع المحرك |
KW | 0.75 |
|
تعديل عجلة تغذية العجلة اليدوية |
ملم | 3.5/ RPM 0.05/ مقياس |
|
عجلة ضبط الدقة العجلة اليدوية |
ملم | 0.1/RPM 0.001/SCALE |
|
عجلة يدويّة لتغذية طاولة العمل |
ملم | الحد الأدنى للوزن المحدد لتغذية الخدمة هو 0.0005mm |
|
عجلة يدوية لجهاز التحكم المصغّر |
ملم | 0.2/ تحول 0.001/ مقياس |
| قم بتقليص عجلة يدويّة التغذية | ملم | 2 ملم/ دورة 0.01 ملم/ مقياس |
| ضبط زاوية ميل العجلة | الدرجة | +5° ∼-3° |
|
ضبط زاوية الدوران |
الدرجة | ± 5 درجة |
|
حجم الجهاز (الطول * العرض * الارتفاع) |
ملم | 3200 × 2710 × 3100 |
| الوزن الميكانيكي | كيلوغرام | 6500 |
| وزن التعبئة | كيلوغرام | 7000 |
