تفاصيل المنتج:
شروط الدفع والشحن:
|
| نظام التحكم: | CNC / يدوي | نظام التبريد: | تبريد الهواء |
|---|---|---|---|
| البعد: | 2000 مم * 1200 مم * 1800 مم | قدرة الطحن: | 0.01 مم -50 مم |
| عجلة جلخ: | الماس، CBN، أكسيد الألومنيوم | محرك عجلة الطحن: | 4 كيلو واط |
| سرعة طحن عجلة: | 0-4500 دورة في الدقيقة | Max. الأعلى. Workpiece Diameter قطر الشغل: | 500 ملم |
| Max. الأعلى. Workpiece Length طول الشغل: | 1000 مم | Max. الأعلى. workpiece weight وزن الشغل: | 100 كيلوغرام |
| إمدادات الطاقة: | 380 فولت | حجم الجدول: | 1000 مم * 500 مم |
| سرعة الجدول: | 0-10 م / دقيقة | النوع: | ماكينة طحن CNC |
| الوزن: | 3000 كجم | ||
| إبراز: | آلة طحن أسطوانية CNC 380 فولت,آلة طحن أسطوانية 4KW CNC,جهاز التبريد بالهواء للجحور الداخلية,4KW CNC Cylindrical Grinding Machine,Air Cooling Internal Hole Grinding Device |
||

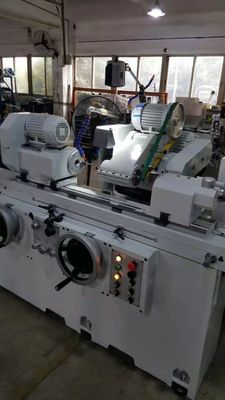

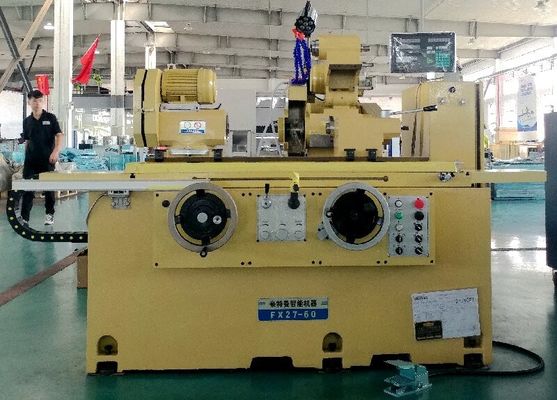

آلة طحن أسطوانية+جهاز طحن ثقب داخلي:
وصف الجهاز:
1يتم صب الجسم والمكونات بواسطة حديد ميلهانا الصلب من الدرجة العالية FC30 ، والذي يتم معالجته بالحراري بشكل طبيعي ثم يتم معالجته بالشيخوخة الطبيعية. يتم معالجة المكونات بواسطة ياسدا ،(ميتسوي سيكي)، توشيبا، ELB وغيرها من المعدات عالمية المستوى مرة واحدة معالجة التشغيل. يمكن أن يكون حجم الدقة تصل إلى مستوى ميكرون، لضمان عالية الدقة المعدات المكونات الأساسية.
2يتم تزيين قوالب المرشدة للآلة ومسامير الكرات الدقيقة باستمرار بواسطة نظام التشحيم التلقائي لضمان حياة خدمة أطول ودقة.يتم فصل نظام التبريد من الجسم للقضاء على الاهتزاز وتبديد الحرارة المواتية.
3مجهزة بنظام زيمنس 828D CNC التلقائي للطحن، والتنمية الثانوية، عمل الحوار الإنسان والآلة، مع العديد من المعدات الاختيارية للاختيار من بينها،بما في ذلك جهاز طحن الثقوب الداخلية، جهاز قياس نهاية أوتوماتيكي، جهاز قياس قطر خارجية أوتوماتيكية، الخ.
4يتكون نظام تغذية الطحن من V ومسار مسطح من مجرفة دقة مصنوعة يدويا، مع نظام التشحيم التلقائي ومسمار كرة طحن دقة مستوى C3،والتي يمكنها تحقيق حركة سلسة، دقة ممتازة في تحديد المواقع المتكررة ومدة حياة طويلة للمسار.
5التكوين القياسي لفولدة عجلة الطحن هو أربعة خلفية و اثنين خلفية هيكل تحمل. يمكن أيضا اختيار الدقة العالية الديناميكية والضغط الساكن فولدة،والذي يمتلك خصائص الدقة العالية للدوران، صلابة ديناميكية عالية، مقاومة جيدة للهزات، وكفاءة عالية طحن وجودة سطح طحن جيدة.ما يصل إلى 3500 RPM و 60m/s.
6تم تصميم المقعد الخلفي لتكون صلبة وقوية على حد سواء. تم تصميم أسطوانة انزلاقية من الفولاذ اللاصق المقاومة في الجسم الحديدي المصبوب لحمل النواة العليا MT4.يمكن بسهولة تغيير قوة القفز من الاسطوانة المنزلقة عن طريق أزرار ضبط في الخلفملحقات خاصة ضغط الزيت مقعد الذيل مع دواسة لتسهيل تفريغ أجزاء العمل.
7نظام التحكم العددي من سيمنز كالتكوين القياسي، بعد التطوير الثانوي، جميع واجهة التشغيل الصينية، سهلة الاستخدام.نظام CNC للمعدات ونظام القيادة لديهم توافق أفضل، في نفس الوقت مع إصلاح الرمل التلقائي ووظيفة التعويض التلقائي، لضمان استقرار ودقة التغذية والطحن.
1-تنوع قوي:
خيوط خاصة للمسمار الرئيسي/الشراب عملية طحن طحن المفرشة
2.يتم تجهيز الفولاذ بمصممة عالية الدقة لتعليق الموقف ، والتحكم الكامل في الحلقة المغلقة. التجميع البسيط ، سلسلة نقل قصيرة ، الهيكل المدمج ، الدقة والثبات الجيدين.
3.مجهزة بمعدل عجلة طحن CNC ، تم إدخالها بواسطة محورين CNC W و V ، يتم تنفيذ تحديد دقة عالية للعجلة الطحن بواسطة عجلة قرص الماس مدفوعة بمحرك الخدمة.
4.الحركة الخطيّة للقطعة تعمل بواسطة محرك خطيّ ومجهّز بمحكم شبكة عالية الدقة.
| مسافة الثقب المركزي | 300 ملم |
| ارتفاع المركز | 136 ملم |
| الحجم الأقصى لقطع العمل | Ø127*300 ملم |
| مسار محور X | 200ملم |
| ضربة المحور Z | 420ملم |
| الحد الأدنى للدقة في محور X/Z | 0.0001ملم |
