تفاصيل المنتج:
شروط الدفع والشحن:
|
| المدى الطويل: | عالية | الصيانة: | سهل |
|---|---|---|---|
| المواد: | الفولاذ المقاوم للصدأ | الاسم: | آلة طحن التنحي |
| مستوى الضوضاء: | منخفضة | استهلاك الطاقة: | منخفضة |
| مصدر الطاقة: | الكهربائية | ميزات السلامة: | نعم.. |
| الحجم: | متوسطة | السرعة: | عالية |
| النوع: | آلة طحن | الجهد: | 380 فولت |
| الضمان: | نعم.. | الوزن: | ضوء |
| إبراز: | خطوة أسفل نظام التحكم في آلة الطحن,قدم أسفل طاحونة آلة تطوير ذاتي,آلة طحن CNC مستقرة,Step Down Grinding Machine Self Developed,Stable CNC Grinder Machine |
||

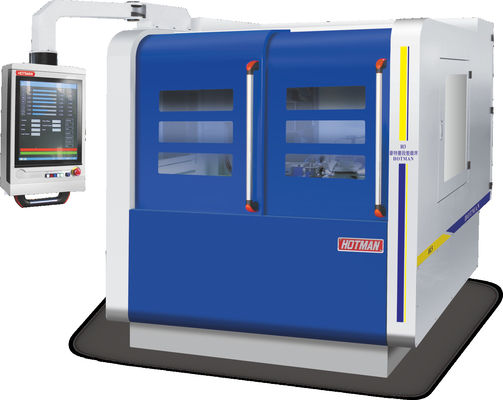

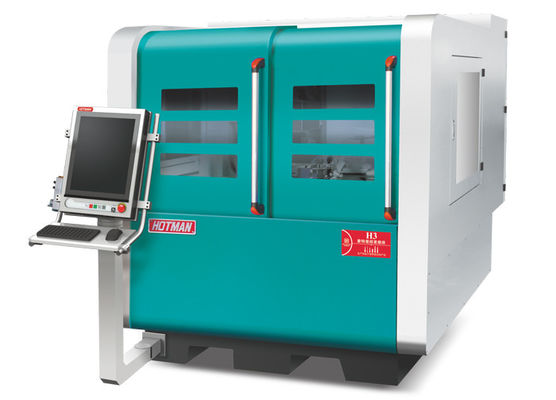

خطوة إلى أسفل طحن آلة آلة طحن H3
وصف الجهاز:
1يتم صب الجسم والمكونات بواسطة حديد ميلهانا الصلب من الدرجة العالية FC30، والذي يتم معالجته الحرارية بشكل مصطنع ثم يتم معالجته بالشيخوخة الطبيعية. يتم معالجة المكونات بواسطة ياسدا،(ميتسوي سيكي)، توشيبا، ELB وغيرها من المعدات عالمية المستوى مرة واحدة معالجة التشبيك. يمكن أن يكون حجم الدقة تصل إلى مستوى ميكرون، لضمان عالية الدقة المعدات المكونات الأساسية.
2يتم تزيين قوالب المرشدة للآلة ومسامير الكرات الدقيقة باستمرار بواسطة نظام التشحيم التلقائي لضمان حياة خدمة أطول ودقة.يتم فصل نظام التبريد من الجسم للقضاء على الاهتزاز وتبديد الحرارة المواتية.
3مجهزة بنظام زيمنس 828D CNC التلقائي للطحن، والتنمية الثانوية، عمل الحوار الإنسانية الآلة، مع العديد من المعدات الاختيارية للاختيار من بينها،بما في ذلك جهاز طحن الثقوب الداخلية، جهاز قياس نهاية أوتوماتيكي، جهاز قياس قطر خارجية أوتوماتيكية، الخ.
4يتكون نظام تغذية الطحن من V ومسار مسطح من مجرفة دقة مصنوعة يدويا، مع نظام التشحيم التلقائي ومسمار كرة طحن دقة مستوى C3،والتي يمكنها تحقيق حركة سلسة، دقة ممتازة في تحديد المواقع المتكررة ومدة حياة طويلة للمسار.
5التكوين القياسي لفولدة عجلة الطحن هو أربعة خلفية و اثنين خلفية هيكل محمل. يمكن أيضا اختيار الدقة العالية الديناميكية والضغط الساكن فولدة،والذي يمتلك خصائص الدقة العالية للدوران، صلابة ديناميكية عالية، مقاومة جيدة للهزات، وكفاءة عالية طحن وجودة سطح طحن جيدة.ما يصل إلى 3500 RPM و 60m/s.
6تم تصميم المقعد الخلفي لتكون صلبة وقوية على حد سواء. تم تصميم أسطوانة انزلاقية من سبيكة معدنية صلبة في جسم الحديد الزهري لحمل النواة العليا MT4.يمكن بسهولة تغيير قوة القفز من الاسطوانة المنزلقة عن طريق أزرار ضبط في الخلفملحقات خاصة ضغط الزيت مقعد الذيل مع دواسة لتسهيل تفريغ أجزاء العمل.
7نظام التحكم العددي من سيمنز كالتكوين القياسي، بعد التطوير الثانوي، جميع واجهة التشغيل الصينية، سهلة الاستخدام.نظام CNC للمعدات ونظام القيادة لديهم توافق أفضل، في نفس الوقت مع إصلاح الرمل التلقائي ووظيفة التعويض التلقائي، لضمان استقرار ودقة التغذية والطحن.
المواصفات التقنية:
| المشروع | الوحدة | النموذج: FX32P-60CNC | |
| الحد الأقصى للقطر الدوري للطاولة | ملم | 320 |
المسافة القصوى بين | ملم | 600 | |
| أقصى قطر للطحن | ملم | 320 | |
| الحد الأقصى للحمل بين القلبين الجبينيين | كجم ((ب) | 60 ((العمالة العليا) / 20 (العامل فقط) | |
| حجم عجلة الطحن (قطر × عرض × فتحة) | ملم | 455 × 38 ((32-50) × 127 | |
| سرعة عجلة الطحن | rpm | 1650 | |
| الحد الأقصى للسرعة الخطيّة للعجلة الطحن | م/س | 40 ((عجلة طحن عالية السرعة حتى 65) | |
| طلاء عجلات الطحن | ملم | النوع الآلي | |
| زاوية التغذية | درجة | 90 |
| ضربة تغذية | ملم | 250 | |
| محور X سرعة الحركة السريعة | م/دقيقة | 6 | |
| الحد الأدنى لتغذية المحور X | ملم | 0.001 | |
إطار الرأس | سرعة الفولاذ | rpm | 50 إلى 500 |
| شكل الغزل | متزامن أو مركزي | ||
| مواصفات الإبهام | MT-4 | ||
مقعد الخلف | المسافة التلسكوبية التلقائية | ملم | 40 |
| مواصفات الإبهام | MT-4 | ||
طاولة العمل | المحور Z سرعة الحركة السريعة | م/دقيقة | 8 |
| الحد الأدنى لتغذية المحور z | ملم | 0.001 | |
| الحد الأقصى للسفر | ملم | 550 | |
| زاوية الدوران | درجة | + 6/-9 | |
| محرك طواحين عجلة الطحن | KW | 3.75/55 |
| محرك تغذية محور X (سيرفو) | KW | 2.2 | |
| محرك التغذية على المحور Z (سيرفو) | KW | 2.2 | |
| محرك فولاذ الإطار الرئيسي | KW | 0.75 | |
| محرك مضخة التبريد | KW | 0.75 | |
| محرك زيت التشحيم | KW | 0.25*2 | |
| محرك مضخة النفط | KW | 0.75 | |
| صافي وزن الجهاز | كيلوغرام | 3300 |
| إجمالي وزن الجهاز | كيلوغرام | 3500 | |
| حجم العبوة (الطول * العرض * الارتفاع) | ملم | 2800*2000*2000 | |
نظام التحكم في H3
1. هوتمان نظام تحكم وبرمجيات تطوير ذاتي
واجهة عالية المستوى:
يسمح للمشغلين بمراقبة البيانات التي يتم معالجتها والتفاعل معها بسلاسة ، مما يوفر تجربة مستخدم متطورة.
التخصيص الكامل:
باستخدام أحدث التقنيات، يمكن نقل الأزرار والرموز بحرية وإعادة ترتيبها لتلبية احتياجات الأعمال للمستخدمين المختلفين.
توفير الوقت
البرمجيات تجلب لك التقنيات المتطورة التي تسد الفجوة بين مطوري IDE ومتخصصي غير المبرمجين.

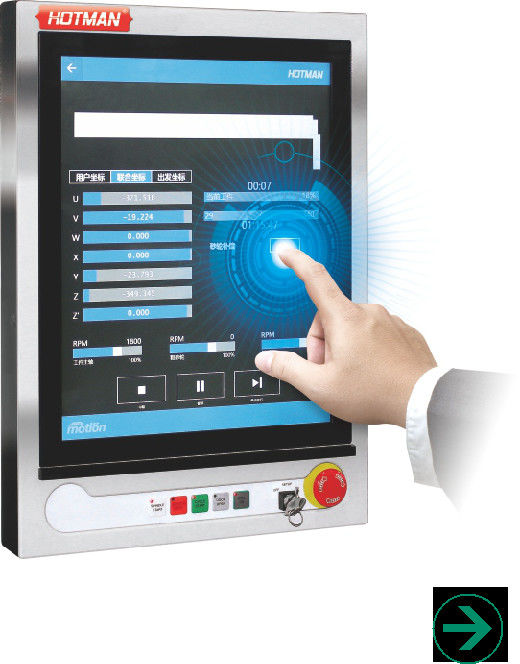

19 شاشة LCD رقمية بوصة:
شاشة لمسة صناعية متعددة السعة مع مساحة عرض نشطة كاملة، مضادة للماء و مضادة للزيت.
2بعد فتح ملف قطعة العمل، انقر على زر "التحرير" أعلاه، بحيث يمكن للمشغل إعادة تحرير نوع القطع وفقا للاحتياجات، كما هو موضح في الشكل،ويمكن للمشغل تعديل نوع القطع وحجم بسرعة، كما هو موضح في الشكل أدناه. انقر على كل جزء من نوع القطع وتحرير حجم صف سرعة الغزل.
3يمكن للمشغل أيضا إنشاء شكل أداة جديدة. في حالة سكين على شكل حرف T، يتم إنشاء شكل الأداة عن طريق إضافته من اليسار إلى اليمين (كما هو موضح في الصورة أعلاه) ،مع وجه الأداة في أقصى اليمينوفقا لنوع السكين المطلوب، انقر على نوع السكين في أعلى الشاشة لإضافة من اليسار إلى اليمين، و [X] في أقصى اليمين هو زر حذف.
4.بعد تعيين شكل وحجم كل قسم، يمكنك بسهولة إكمال تحرير القطع تي، وتعيين سرعة الفولاذ وسرعة تغذية كل قسم طحن.
