تفاصيل المنتج:
شروط الدفع والشحن:
|
| قطر عجلة الطحن: | 150 ملم | تردد محرك عجلة الطحن: | 50 هرتز |
|---|---|---|---|
| طحن قوة محرك عجلة: | 1.5 كيلو واط | سرعة محرك عجلة الطحن: | 1400 دورة في الدقيقة |
| طحن عجلة محرك الجهد: | 380 فولت | سرعة طحن عجلة: | 2800 دورة في الدقيقة |
| طحن عجلة المغزل تردد المحرك: | 50 هرتز | طحن عجلة المغزل قوة المحرك: | 1.5 كيلو واط |
| سرعة محرك محور دوران عجلة الطحن: | 1400 دورة في الدقيقة | طحن عجلة المغزل المحرك الجهد: | 380 فولت |
| سرعة محور عجلة الطحن: | 2800 دورة في الدقيقة | اسم المنتج: | آلة طحن التنحي |
| قوة محرك الطاولة: | 0.75 كيلو واط | حجم الجدول: | 200 مم × 200 مم |
| سرعة الجدول: | 0-10 م / دقيقة | ||
| إبراز: | خطوة إلى أسفل آلة CNC طحن,أداة CNC طحن آلة تحميل تلقائي,طاحونة ملفات CNC التفريغ التلقائي,Cnc Tool Grinding Machine Automatic Loading,Cnc Profile Grinder Automatic Unloading |
||

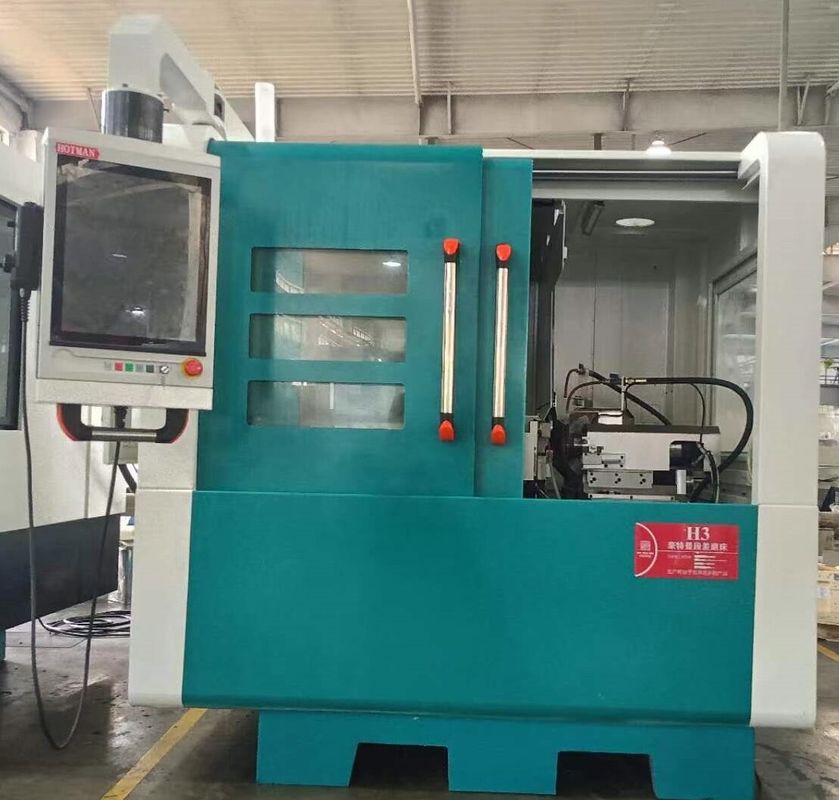

خطوة إلى أسفل طاحونة-H3
وصف الجهاز:
1يتم صب الجسم والمكونات بواسطة حديد ميلهانا الصلب من الدرجة العالية FC30 ، والذي يتم معالجته بالحراري بشكل طبيعي ثم يتم معالجته بالشيخوخة الطبيعية. يتم معالجة المكونات بواسطة ياسدا ،(ميتسوي سيكي)، توشيبا، ELB وغيرها من المعدات عالمية المستوى مرة واحدة معالجة التشغيل. يمكن أن يكون حجم الدقة تصل إلى مستوى ميكرون، لضمان عالية الدقة المعدات المكونات الأساسية.
2يتم تزيين قوالب المرشدة للآلة ومسامير الكرات الدقيقة باستمرار بواسطة نظام التشحيم التلقائي لضمان حياة خدمة أطول ودقة.يتم فصل نظام التبريد من الجسم للقضاء على الاهتزاز وتبديد الحرارة المواتية.
3مجهزة بنظام زيمنس 828D CNC التلقائي للطحن، والتنمية الثانوية، عمل الحوار الإنسان والآلة، مع العديد من المعدات الاختيارية للاختيار من بينها،بما في ذلك جهاز طحن الثقوب الداخلية، جهاز قياس نهاية أوتوماتيكي، جهاز قياس قطر خارجية أوتوماتيكية، الخ.
4يتكون نظام تغذية الطحن من V ومسار مسطح من مجرفة دقة مصنوعة يدويا، مع نظام التشحيم التلقائي ومسمار كرة طحن دقة مستوى C3،والتي يمكنها تحقيق حركة سلسة، دقة ممتازة في تحديد المواقع المتكررة ومدة حياة طويلة للمسار.
5التكوين القياسي لفولدة عجلة الطحن هو أربعة خلفية و اثنين خلفية هيكل تحمل. يمكن أيضا اختيار الدقة العالية الديناميكية والضغط الساكن فولدة،والذي يمتلك خصائص الدقة العالية للدوران، صلابة ديناميكية عالية، مقاومة جيدة للهزات، وكفاءة عالية طحن وجودة سطح طحن جيدة.ما يصل إلى 3500 RPM و 60m/s.
6تم تصميم المقعد الخلفي لتكون صلبة وقوية على حد سواء. تم تصميم أسطوانة انزلاقية من الفولاذ اللاصق المقاومة في الجسم الحديدي المصبوب لحمل النواة العليا MT4.يمكن بسهولة تغيير قوة القفز من الاسطوانة المنزلقة عن طريق أزرار ضبط في الخلفملحقات خاصة ضغط الزيت مقعد الذيل مع دواسة لتسهيل تفريغ أجزاء العمل.
7نظام التحكم العددي من سيمنز كالتكوين القياسي، بعد التطوير الثانوي، جميع واجهة التشغيل الصينية، سهلة الاستخدام.نظام CNC للمعدات ونظام القيادة لديهم توافق أفضل، في نفس الوقت مع إصلاح الرمل التلقائي ووظيفة التعويض التلقائي، لضمان استقرار ودقة التغذية والطحن.
المواصفات التقنية:
| المشروع | الوحدة | النموذج: FX32P-60CNC | |
| الحد الأقصى للقطر الدوري للطاولة | ملم | 320 |
المسافة القصوى بين | ملم | 600 | |
| أقصى قطر للطحن | ملم | 320 | |
| الحد الأقصى للحمل بين القلبين الجبينيين | كجم ((ب) | 60 ((العمالة العليا) / 20 (العامل فقط) | |
| حجم عجلة الطحن (قطر × عرض × فتحة) | ملم | 455 × 38 ((32-50) × 127 | |
| سرعة عجلة الطحن | rpm | 1650 | |
| الحد الأقصى للسرعة الخطيّة للعجلة الطحن | م/س | 40 ((عجلة طحن عالية السرعة حتى 65) | |
| طلاء عجلات الطحن | ملم | النوع الآلي | |
| زاوية التغذية | درجة | 90 |
| ضربة تغذية | ملم | 250 | |
| محور X سرعة الحركة السريعة | م/دقيقة | 6 | |
| الحد الأدنى لتغذية المحور X | ملم | 0.001 | |
إطار الرأس | سرعة الفولاذ | rpm | 50 إلى 500 |
| شكل الغزل | متزامن أو مركزي | ||
| مواصفات الإبهام | MT-4 | ||
مقعد الخلف | المسافة التلسكوبية التلقائية | ملم | 40 |
| مواصفات الإبهام | MT-4 | ||
طاولة العمل | المحور Z سرعة الحركة السريعة | م/دقيقة | 8 |
| الحد الأدنى لتغذية المحور z | ملم | 0.001 | |
| الحد الأقصى للسفر | ملم | 550 | |
| زاوية الدوران | درجة | + 6/-9 | |
| محرك طواحين عجلة الطحن | KW | 3.75/55 |
| محرك تغذية محور X (سيرفو) | KW | 2.2 | |
| محرك التغذية على المحور Z (سيرفو) | KW | 2.2 | |
| محرك فولاذ الإطار الرئيسي | KW | 0.75 | |
| محرك مضخة التبريد | KW | 0.75 | |
| محرك زيت التشحيم | KW | 0.25*2 | |
| محرك مضخة النفط | KW | 0.75 | |
| صافي وزن الجهاز | كيلوغرام | 3300 |
| إجمالي وزن الجهاز | كيلوغرام | 3500 | |
| حجم العبوة (الطول * العرض * الارتفاع) | ملم | 2800*2000*2000 | |

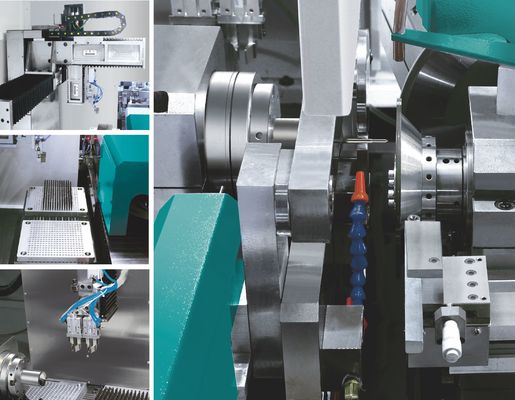

1التشغيل الآلي:المتحكم/الروبوت
مخطط التلاعب الآلي مخطط الروبوت الآلي (اختياري)
2جهاز التلاعب:
جهاز تحميل وتفريغ آلي إمدادات الطاقة اليدوية لـ 3 محركات خدمة ANCA ، من خلال مزيج من الحديد الدقيق ونظام التحكم ANCA ، في عملية تغذية واستقبال المواد ،يمكن أن تكون فعالة، دقيقة، مريحة لإكمال عملية تغذية واستقبال كاملة.
3جهاز العلبة:
القدرة على تحميل طبق إعداد المواد وإغلاق الإغلاق هي 340 ~ 510PCS. العملية مريحة ومرنة. تحتاج فقط إلى رفعها وإعادة وضعها في الثقوب الأربع.
4جهاز التحميل والتفريغ:
باستخدام اثنين من أسطوانات الإصبع الهوائية، تفريغ المنتجات. أسطوانة دوارة لضبط الزاوية، ضبط زاوية من 0 ~ 90 درجة
