تفاصيل المنتج:
شروط الدفع والشحن:
|
| عجلة جلخ: | الماس | قطر عجلة الطحن: | 200 ملم |
|---|---|---|---|
| طحن عجلة المحرك الحالي: | 10 أ | كفاءة محرك عجلة الطحن: | 90٪ |
| تردد محرك عجلة الطحن: | 50 هرتز | طحن عجلة محرك الحياة: | 10000 ساعة |
| ضجيج محرك عجلة الطحن: | 60 ديسيبل | طحن قوة محرك عجلة: | 2.2 كيلو واط |
| سرعة محرك عجلة الطحن: | 3000 دورة في الدقيقة | درجة حرارة محرك عجلة الطحن: | 50 |
| عزم دوران محرك عجلة الطحن: | 2.5 نيوتن متر | طحن عجلة محرك الجهد: | 380 فولت |
| سرعة طحن عجلة: | 3000 دورة في الدقيقة | سمك عجلة الطحن: | 20 ملم |
| نوع الجهاز: | آلة طحن التنحي | ||
| إبراز: | آلة الطحن الذكية,خطوة أسفل طاحونة آلة القياس عبر الإنترنت,آلة مطحنة سطحية ذكية,Step Down Grinding Machine Online Measuring,Intelligent cnc surface grinding machine |
||

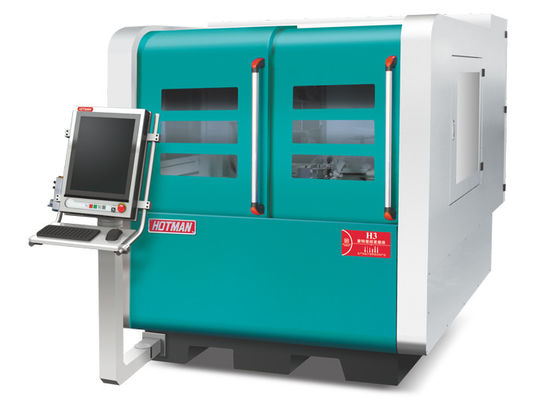

خطوة أسفل طاحونة
وصف الجهاز:
1يتم صب الجسم والمكونات بواسطة حديد ميلهانا الصلب من الدرجة العالية FC30 ، والذي يتم معالجته بالحراري بشكل طبيعي ثم يتم معالجته بالشيخوخة الطبيعية. يتم معالجة المكونات بواسطة ياسدا ،(ميتسوي سيكي)، توشيبا، ELB وغيرها من المعدات عالمية المستوى مرة واحدة معالجة التشغيل. يمكن أن يكون حجم الدقة تصل إلى مستوى ميكرون، لضمان عالية الدقة المعدات المكونات الأساسية.
2يتم تزيين قوالب المرشدة للآلة ومسامير الكرات الدقيقة باستمرار بواسطة نظام التشحيم التلقائي لضمان حياة خدمة أطول ودقة.يتم فصل نظام التبريد من الجسم للقضاء على الاهتزاز وتبديد الحرارة المواتية.
3مجهزة بنظام زيمنس 828D CNC التلقائي للطحن، والتنمية الثانوية، عمل الحوار الإنسان والآلة، مع العديد من المعدات الاختيارية للاختيار من بينها،بما في ذلك جهاز طحن الثقوب الداخلية، جهاز قياس نهاية أوتوماتيكي، جهاز قياس قطر خارجية أوتوماتيكية، الخ.
4يتكون نظام تغذية الطحن من V ومسار مسطح من مجرفة دقة مصنوعة يدويا، مع نظام التشحيم التلقائي ومسمار كرة طحن دقة مستوى C3،والتي يمكنها تحقيق حركة سلسة، دقة ممتازة في تحديد المواقع المتكررة ومدة حياة طويلة للمسار.
5التكوين القياسي لفولدة عجلة الطحن هو أربعة خلفية و اثنين خلفية هيكل تحمل. يمكن أيضا اختيار الدقة العالية الديناميكية والضغط الساكن فولدة،والذي يمتلك خصائص الدقة العالية للدوران، صلابة ديناميكية عالية، مقاومة جيدة للهزات، وكفاءة عالية طحن وجودة سطح طحن جيدة.ما يصل إلى 3500 RPM و 60m/s.
6تم تصميم المقعد الخلفي لتكون صلبة وقوية على حد سواء. تم تصميم أسطوانة انزلاقية من الفولاذ اللاصق المقاومة في الجسم الحديدي المصبوب لحمل النواة العليا MT4.يمكن بسهولة تغيير قوة القفز من الاسطوانة المنزلقة عن طريق أزرار ضبط في الخلفملحقات خاصة ضغط الزيت مقعد الذيل مع دواسة لتسهيل تفريغ أجزاء العمل.
7نظام التحكم العددي من سيمنز كالتكوين القياسي، بعد التطوير الثانوي، جميع واجهة التشغيل الصينية، سهلة الاستخدام.نظام CNC للمعدات ونظام القيادة لديهم توافق أفضل، في نفس الوقت مع إصلاح الرمل التلقائي ووظيفة التعويض التلقائي، لضمان استقرار ودقة التغذية والطحن.
المواصفات التقنية:
| المشروع | الوحدة | النموذج: FX32P-60CNC | |
| الحد الأقصى للقطر الدوري للطاولة | ملم | 320 |
المسافة القصوى بين | ملم | 600 | |
| أقصى قطر للطحن | ملم | 320 | |
| الحد الأقصى للحمل بين القلبين الجبينيين | كجم ((ب) | 60 ((العمالة العليا) / 20 (العامل فقط) | |
| حجم عجلة الطحن (قطر × عرض × فتحة) | ملم | 455 × 38 ((32-50) × 127 | |
| سرعة عجلة الطحن | rpm | 1650 | |
| الحد الأقصى للسرعة الخطيّة للعجلة الطحن | م/س | 40 ((عجلة طحن عالية السرعة حتى 65) | |
| طلاء عجلات الطحن | ملم | النوع الآلي | |
| زاوية التغذية | درجة | 90 |
| ضربة تغذية | ملم | 250 | |
| محور X سرعة الحركة السريعة | م/دقيقة | 6 | |
| الحد الأدنى لتغذية المحور X | ملم | 0.001 | |
إطار الرأس | سرعة الفولاذ | rpm | 50 إلى 500 |
| شكل الغزل | متزامن أو مركزي | ||
| مواصفات الإبهام | MT-4 | ||
مقعد الخلف | المسافة التلسكوبية التلقائية | ملم | 40 |
| مواصفات الإبهام | MT-4 | ||
طاولة العمل | المحور Z سرعة الحركة السريعة | م/دقيقة | 8 |
| الحد الأدنى لتغذية المحور z | ملم | 0.001 | |
| الحد الأقصى للسفر | ملم | 550 | |
| زاوية الدوران | درجة | + 6/-9 | |
| محرك طواحين عجلة الطحن | KW | 3.75/55 |
| محرك تغذية محور X (سيرفو) | KW | 2.2 | |
| محرك التغذية على المحور Z (سيرفو) | KW | 2.2 | |
| محرك فولاذ الإطار الرئيسي | KW | 0.75 | |
| محرك مضخة التبريد | KW | 0.75 | |
| محرك زيت التشحيم | KW | 0.25*2 | |
| محرك مضخة النفط | KW | 0.75 | |
| صافي وزن الجهاز | كيلوغرام | 3300 |
| إجمالي وزن الجهاز | كيلوغرام | 3500 | |
| حجم العبوة (الطول * العرض * الارتفاع) | ملم | 2800*2000*2000 | |
1طحن ذكي:

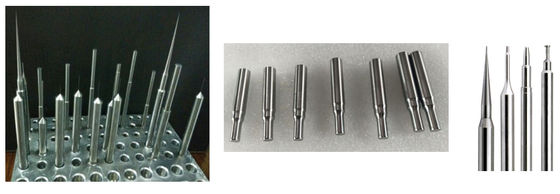

أداة طحن للمكونات الأسطوانية متعددة الخطوات
أجهزة الاحتفاظ بثلاثة فكوف (مكونات خاصة)

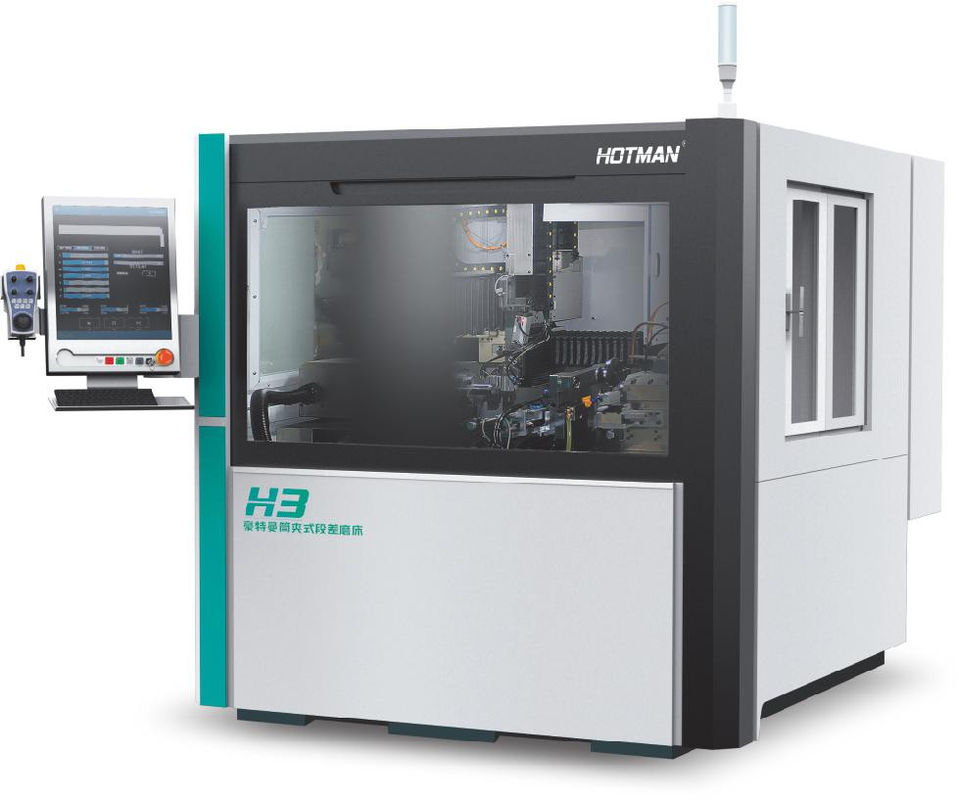

2حل طحن ذكي:

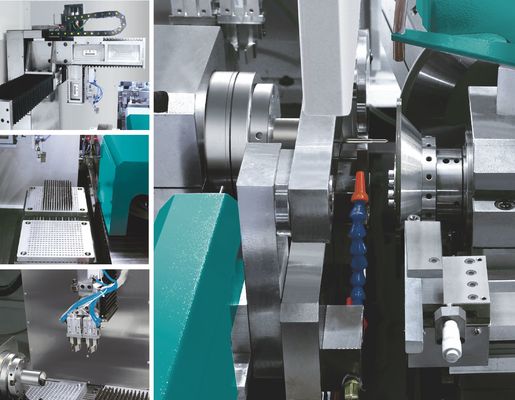

● يتم تجهيز آلة طحن الفرق بين القطاعات بأربعة محاور بآلية تحميل وتفريغ معالج ثلاثي المحاور لتحقيق معالجة دفعات من المكونات.
● نظام قياس عبر الإنترنت، لضمان دقة طويلا بدون مراقبة.
● أول جهاز لضغط قطعة العمل من نوع التركيز في الصين ، في عملية الطحن للحصول على مركزية متفوقة.
● الصناعة الخام والعمود النهائي متطابقون بشكل فعال ، من خلال فرق القطر للحصول على أفضل دقة وملء السطح.
● نظام التحكم والبرمجيات التي طورتها Hotman بشكل مستقل يمكن أن تحقق التحرير السريع وإنشاء قطعة العمل.
نطاق قطر قطعة العمل الطحن:Ø0.05~ 20.0ملم
الحد الأقصى لطول قطعة العمل الطحن:200 ملم
