تفاصيل المنتج:
شروط الدفع والشحن:
|
| رقم المحور: | 5 | نظام التحكم: | FANUC 0i-MD |
|---|---|---|---|
| نظام التبريد: | تبريد الهواء | قطع FeedRate: | 6000 مم/دقيقة |
| نظام القيادة: | محرك الخدمة | Max. الأعلى. load حمل: | 1500 كجم |
| Max. الأعلى. Rapid Feedrate معدل التغذية السريع: | 15000 مم / دقيقة | دقة تحديد الموقع: | ± 0.005 مم |
| اسم المنتج: | آلة CNC العملاقة | دقة التكرار: | ± 0.003 مم |
| البرمجيات: | يوكانكام V9 | قوة المغزل: | 7.5كيلوواط |
| سرعة المغزل: | 6000 دورة في الدقيقة | حجم الجدول: | 3000 مم * 1500 مم |
| السفر X/Y/Z: | 3000 مم / 1500 مم / 500 مم | ||
| إبراز: | ماكينة سي ان سي,غانتري آلة CNC متعددة الوظائف,محرك الخدمة 5 محور غانتري CNC,Gantry CNC Machine Multi Function,Servo Motor 5 Axis Gantry CNC |
||

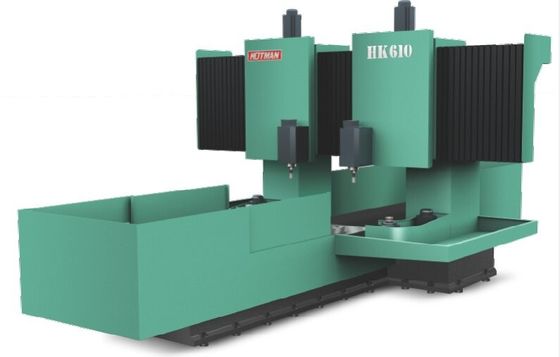

آلة طحن CNC Gantry متعددة الوظائف طاحونة CNC مع محرك سيرفو ألماسية الدوار HK610
المواصفات التقنية:
| لا. | البند | الوحدة | النموذج: HK610 |
| 1 | منطقة مقاعد العمل | ملم | 1000×2000 |
| 2 | مساحة الطحن القصوى | ملم | 1400×2300 |
| 3 | الحمل الأقصى لمكتب العمل | كيلوغرام | 5000 |
| 4 | المسافة من الطاولة إلى مركز الغزل | ملم | 250-1250 |
| 5 | سرعة مكتب العمل | م/دقيقة | 1-25 |
| 6 | تغذية تلقائية متقطعة | ملم / تغذية | 0.1-35 |
| 7 | العجلات اليدوية الأمامية والخلفية لكل ميزان | ملم | 0.001 |
| 8 | كل دورة من العجلات اليدوية الأمامية والخلفية | ملم | 0.1/1/10 |
| 9 | حركة سريعة | ملم / دقيقة | 3000 |
| 10 | التغذية التلقائية لأعلى وأسفل | ملم / تغذية | 0.001-0.099 |
| 11 | كل ميزان من العجلات اليدوية العليا والسفلية | ملم | 0.001 |
| 12 | عجلة يدوية صعودا وهبوطا في كل ميزان | ملم | 0.20 |
| 13 | حركة سريعة صعودا وهبوطا | ملم / دقيقة | 240 |
| 14 | محرك العجلة | كيلو | 18.5 |
| 15 | سرعة عجلة الطحن 50 هرتز | rpm | 1500 |
| 16 | سرعة عجلة الطحن | ملم | Φ500×50-100×Φ203 |
| 17 | المحرك الأمامي والخلفي | KW | 1.8 |
| 18 | المحرك العلوي والسفلي | KW | 1.5 |
| 19 | محرك خزان زيت التشحيم | KW | نصف |
| 20 | مضخة التشحيم | KW | 1/4 |
| 21 | مضخة مياه التبريد | KW | 1/4 |
| 22 | الوزن الصافي (تقريبي) | كيلوغرام | 21500 |
| 23 | الوزن الإجمالي (تقريبي) | كيلوغرام | 22500 |
| 24 | حجم العبوة (L × W × H) | ملم | 5500 × 3000 × 3100 |
وصف الجهاز:
1يتم صب الجسم والمكونات بواسطة حديد ميلهانا الصلب من الدرجة العالية FC30 ، والذي يتم معالجته بالحراري بشكل طبيعي ثم يتم معالجته بالشيخوخة الطبيعية. يتم معالجة المكونات بواسطة YASDA ،(ميتسوي سيكي)، توشيبا، ELB وغيرها من المعدات عالمية المستوى مرة واحدة معالجة التشغيل. يمكن أن يكون حجم الدقة تصل إلى مستوى ميكرون، لضمان عالية الدقة المعدات المكونات الأساسية.
2يتم تزيين قوالب المرشدة للآلة ومسامير الكرات الدقيقة باستمرار بواسطة نظام التشحيم التلقائي لضمان عمر خدمة أطول ودقة.يتم فصل نظام التبريد من الجسم للقضاء على الاهتزاز وتبديد الحرارة المواتية.
3يتكون نظام تغذية الطحن من V ومسار مسطح من مجرفة دقة مصنوعة يدويا، مع نظام التشحيم التلقائي ومسمار كرة طحن دقة مستوى C3،والتي يمكنها تحقيق حركة سلسة، دقة ممتازة في تحديد المواقع المتكررة ومدة حياة طويلة للمسار.
4نظام التحكم العددي من سيمنز كالتكوين القياسي، بعد التطوير الثانوي، جميع واجهة التشغيل الصينية، سهلة الاستخدام.نظام CNC للمعدات ونظام القيادة لديهم توافق أفضل، في نفس الوقت مع إصلاح الرمل التلقائي ووظيفة التعويض التلقائي، لضمان استقرار ودقة التغذية والطحن.
يتم استخدامها خصيصًا للطحن الدقيق للكتلة المنزلقة للزوجات الموجهة الخطية. يستخدم عجلة الألماس لتشكيل وقطع عجلة الطحن العمودية.
