| محور: | 3 | جهاز التحكم: | FANUC 0i-MD |
|---|---|---|---|
| أبعاد: | 5.2 م × 4.5 م × 3.2 م | معدل التغذية: | X/Y/Z: 24 م/دقيقة |
| النموذج: | العملاقة | دقة تحديد الموقع: | ± 0.01 مم |
| إمدادات الطاقة: | تيار متردد 220 فولت / 380 فولت | التكرار: | ± 0.005 مم |
| برمجة: | فانوك باستخدام الحاسب الآلي | محرك المغزل: | محرك سيرفو التيار المتردد |
| سرعة المغزل: | 24000 دورة في الدقيقة | حجم الجدول: | 2.5m × 2.5m |
| يسافر: | X: 2.5m; ×: 2.5 م؛ Y: 2.5m; ص: 2.5 م؛ Z: 1m ض: 1 م | النوع: | آلة التصنيع باستخدام الحاسب الآلي |
| الوزن: | 15000 كجم | ||
| إبراز: | 220 فولت ثلاث محاور آلة CNC,ثلاث محاور آلة CNC عمودية,مركز التصنيع الرأسي من النوع الصناعي,Three Axis CNC Machine Vertical,Industrial Gantry Type Vertical Machining Center |
||

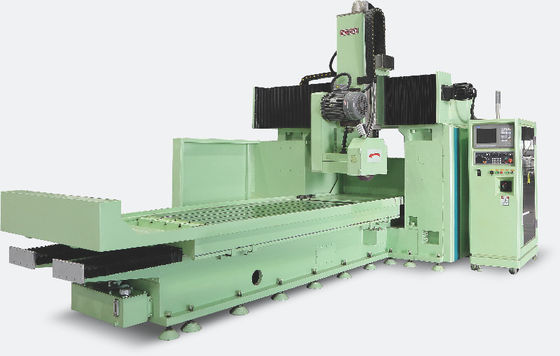

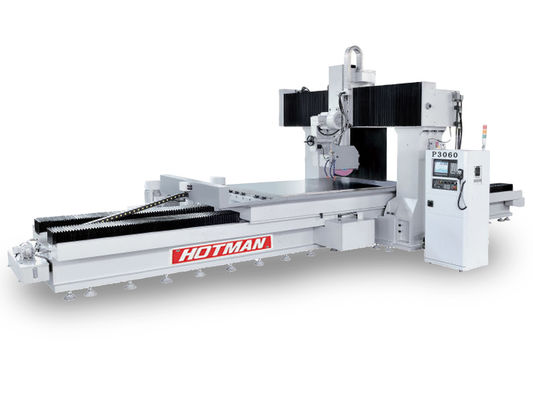

طاحونة سطح البوابة P2060
1صلابة عالية / إعادة الصق:
طحن السطح/المخطط/سطح تشكيل
2خصائص الأدوات الآلية:
بنية عالية الصلابة
تم تصميم جسم الطائرة كهيكل متكامل لخط V مزدوج. جميع الأطراف المصبوبة مصنوعة من حديد صلب عالي الجودة ، والذي يتم تطهيره وتقدم في السن للقضاء على الإجهاد الداخلي.تم تجهيز جسم مربع مع أضلاع مقوية لتعزيز صلابة الهيكل.
نظام التشحيم
يجعل نظام التشحيم عالي الدقة تشغيل الآلة أكثر استقرارا ويمكن أن تتحمل إعادة الطحن. نظام التغذية الدقيق يحسن إلى حد كبير من كفاءة الطحن.
طاولة العمل
طاولة تتحرك ذهابًا وإيابًا (محور X) سكة حديدية متحركة ، باستخدام تصميم هيكل V مزدوج ، التشحيم القسري المستمر ، تجنب الارتداء ، دقة حركة عالية ، عمر خدمة عال.
مسدس كرة
تستخدم الآلة مخرطة الكرة الدقيقة C3 ، والتي يتم تشغيلها مباشرة بواسطة محرك الخدمة.
3.مؤخرة الدقة:
يتم تصنيع العمود الرئيسي للعجلة الطحن من الصلب سبائك النيكل والكروم ، ويتم القضاء على الإجهاد الداخلي من خلال المعالجة الحرارية والطحن الدقيق وتصحيح التوازن الديناميكي.
يتبنى عجلة الطحن مقعد التشحيم الديناميكي الضغط المركب، والتي من السهل تشكيل أعلى ضغط دعم فيلم الزيت. عندما يكون أقل من ضغط العمل،سوف يمنع مفتاح الكشف عن الضغط التلقائي من بدء عمود العجلة اللاصقة لتجنب التآكل المتبادل بين القضيب و عمود المحامل النحاسيعلاوة على ذلك ، يتم توصيل جهاز تبريد لتحكم درجة حرارة زيت التشحيم لمنع انخفاض لزجة الزيت بسبب درجة حرارة عالية ، مما يؤثر على الحفاظ على الضغط.
وصف الجهاز:
1يتم صب الجسم والمكونات بواسطة حديد ميلهانا الصلب من الدرجة العالية FC30 ، والذي يتم معالجته بالحراري بشكل طبيعي ثم يتم معالجته بالشيخوخة الطبيعية. يتم معالجة المكونات بواسطة ياسدا ،(ميتسوي سيكي)، توشيبا، ELB وغيرها من المعدات عالمية المستوى مرة واحدة معالجة التشغيل. يمكن أن يكون حجم الدقة تصل إلى مستوى ميكرون، لضمان عالية الدقة المعدات المكونات الأساسية.
2يتم تزيين قوالب المرشدة للآلة ومسامير الكرات الدقيقة باستمرار بواسطة نظام التشحيم التلقائي لضمان حياة خدمة أطول ودقة.يتم فصل نظام التبريد من الجسم للقضاء على الاهتزاز وتبديد الحرارة المواتية.
3مجهزة بنظام زيمنس 828D CNC التلقائي للطحن، والتنمية الثانوية، عمل الحوار الإنسان والآلة، مع العديد من المعدات الاختيارية للاختيار من بينها،بما في ذلك جهاز طحن الثقوب الداخلية، جهاز قياس نهاية أوتوماتيكي، جهاز قياس قطر خارجية أوتوماتيكية، الخ.
4يتكون نظام تغذية الطحن من V ومسار مسطح من مجرفة دقة مصنوعة يدويا، مع نظام التشحيم التلقائي ومسمار كرة طحن دقة مستوى C3،والتي يمكنها تحقيق حركة سلسة، دقة ممتازة في تحديد المواقع المتكررة ومدة حياة طويلة للمسار.
5التكوين القياسي لفولدة عجلة الطحن هو أربعة خلفية و اثنين خلفية هيكل تحمل. يمكن أيضا اختيار الدقة العالية الديناميكية والضغط الساكن فولدة،والذي يمتلك خصائص الدقة العالية للدوران، صلابة ديناميكية عالية، مقاومة جيدة للهزات، وكفاءة عالية طحن وجودة سطح طحن جيدة.ما يصل إلى 3500 RPM و 60m/s.
6تم تصميم المقعد الخلفي لتكون صلبة وقوية على حد سواء. تم تصميم أسطوانة انزلاقية من الفولاذ اللاصق المقاومة في الجسم الحديدي المصبوب لحمل النواة العليا MT4.يمكن بسهولة تغيير قوة القفز من الاسطوانة المنزلقة عن طريق أزرار ضبط في الخلفملحقات خاصة ضغط الزيت مقعد الذيل مع دواسة لتسهيل تفريغ أجزاء العمل.
7نظام التحكم العددي من سيمنز كالتكوين القياسي، بعد التطوير الثانوي، جميع واجهة التشغيل الصينية، سهلة الاستخدام.نظام CNC للمعدات ونظام القيادة لديهم توافق أفضل، في نفس الوقت مع إصلاح الرمل التلقائي ووظيفة التعويض التلقائي، لضمان استقرار ودقة التغذية والطحن.
المواصفات التقنية:
| المشروع | الوحدة | النموذج: FX32P-60CNC | |
|
قدرة المعالجة
|
الحد الأقصى للقطر الدوري للطاولة | ملم | 320 |
|
المسافة القصوى بين إبهامين |
ملم | 600 | |
| أقصى قطر للطحن | ملم | 320 | |
| الحد الأقصى للحمل بين القلبين الجبينيين | كجم ((ب) | 60 ((العمالة العليا) / 20 (العامل فقط) | |
| حجم عجلة الطحن (قطر × عرض × فتحة) | ملم | 455 × 38 ((32-50) × 127 | |
| سرعة عجلة الطحن | rpm | 1650 | |
| الحد الأقصى للسرعة الخطيّة للعجلة الطحن | م/س | 40 ((عجلة طحن عالية السرعة حتى 65) | |
| طلاء عجلات الطحن | ملم | النوع الآلي | |
|
رأس عجلة الطحن |
زاوية التغذية | درجة | 90 |
| ضربة تغذية | ملم | 250 | |
| محور X سرعة الحركة السريعة | م/دقيقة | 6 | |
| الحد الأدنى لتغذية المحور X | ملم | 0.001 | |
|
إطار الرأس |
سرعة الفولاذ | rpm | 50 إلى 500 |
| شكل الغزل | متزامن أو مركزي | ||
| مواصفات الإبهام | MT-4 | ||
|
مقعد الخلف |
المسافة التلسكوبية التلقائية | ملم | 40 |
| مواصفات الإبهام | MT-4 | ||
|
طاولة العمل |
المحور Z سرعة الحركة السريعة | م/دقيقة | 8 |
| الحد الأدنى لتغذية المحور z | ملم | 0.001 | |
| الحد الأقصى للسفر | ملم | 550 | |
| زاوية الدوران | درجة | + 6/-9 | |
|
المحرك |
محرك طواحين عجلة الطحن | KW | 3.75/55 |
| محرك تغذية محور X (سيرفو) | KW | 2.2 | |
| محرك التغذية على المحور Z (سيرفو) | KW | 2.2 | |
| محرك فولاذ الإطار الرئيسي | KW | 0.75 | |
| محرك مضخة التبريد | KW | 0.75 | |
| محرك زيت التشحيم | KW | 0.25*2 | |
| محرك مضخة النفط | KW | 0.75 | |
|
غيرها |
صافي وزن الجهاز | كيلوغرام | 3300 |
| إجمالي وزن الجهاز | كيلوغرام | 3500 | |
| حجم العبوة (الطول * العرض * الارتفاع) | ملم | 2800*2000*2000 | |
