تفاصيل المنتج:
شروط الدفع والشحن:
|
| محور: | 3 محاور | نظام التحكم: | cnc |
|---|---|---|---|
| نظام التبريد: | تبريد الهواء | البعد: | مخصصة |
| نظام القيادة: | محرك الخدمة | معدل التغذية: | مخصصة |
| الاسم: | آلة CNC العملاقة | التكرار: | عالية |
| قوة المغزل: | مخصصة | سرعة المغزل: | مخصصة |
| حجم الجدول: | مخصصة | نطاق السفر: | مخصصة |
| النوع: | آلة التصنيع باستخدام الحاسب الآلي | الجهد: | 380 فولت |
| الوزن: | مخصصة | ||
| إبراز: | مكافحة الارتداء CNC آلة غانتري,380 فولت الماكينة الحاسوبية الحاسوبية,مركز التصنيع للجدار المبرد بالهواء,380V CNC Machine Gantry,Air Cooling Gantry Machining Center |
||

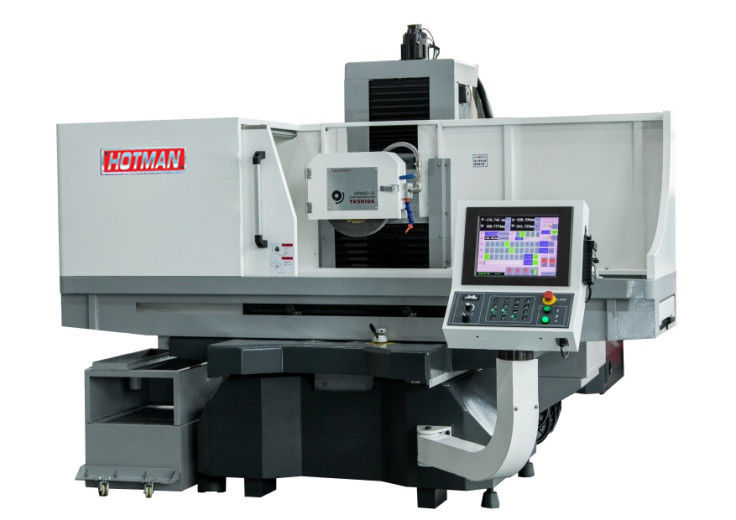

طاحونة سطح البناء FXGS-4080
وصف الجهاز:
1يتم صب الجسم والمكونات بواسطة حديد ميلهانا الصلب من الدرجة العالية FC30، والذي يتم معالجته الحرارية بشكل مصطنع ثم يتم معالجته بالشيخوخة الطبيعية. يتم معالجة المكونات بواسطة ياسدا،(ميتسوي سيكي)، توشيبا، ELB وغيرها من المعدات عالمية المستوى مرة واحدة معالجة التشبيك. يمكن أن يكون حجم الدقة تصل إلى مستوى ميكرون، لضمان عالية الدقة المعدات المكونات الأساسية.
2يتم تزيين قوالب المرشدة للآلة ومسامير الكرات الدقيقة باستمرار بواسطة نظام التشحيم التلقائي لضمان حياة خدمة أطول ودقة.يتم فصل نظام التبريد من الجسم للقضاء على الاهتزاز وتبديد الحرارة المواتية.
3مجهزة بنظام زيمنس 828D CNC التلقائي للطحن، والتنمية الثانوية، عمل الحوار الإنسانية الآلة، مع العديد من المعدات الاختيارية للاختيار من بينها،بما في ذلك جهاز طحن الثقوب الداخلية، جهاز قياس نهاية أوتوماتيكي، جهاز قياس قطر خارجية أوتوماتيكية، الخ.
4يتكون نظام تغذية الطحن من V ومسار مسطح من مجرفة دقة مصنوعة يدويا، مع نظام التشحيم التلقائي ومسمار كرة طحن دقة مستوى C3،والتي يمكنها تحقيق حركة سلسة، دقة ممتازة في تحديد المواقع المتكررة ومدة حياة طويلة للمسار.
5التكوين القياسي لفولدة عجلة الطحن هو أربعة خلفية و اثنين خلفية هيكل محمل. يمكن أيضا اختيار الدقة العالية الديناميكية والضغط الساكن فولدة،والذي يمتلك خصائص الدقة العالية للدوران، صلابة ديناميكية عالية، مقاومة جيدة للهزات، وكفاءة عالية طحن وجودة سطح طحن جيدة.ما يصل إلى 3500 RPM و 60m/s.
6تم تصميم المقعد الخلفي لتكون صلبة وقوية على حد سواء. تم تصميم أسطوانة انزلاقية من سبيكة معدنية صلبة في جسم الحديد الزهري لحمل النواة العليا MT4.يمكن بسهولة تغيير قوة القفز من الاسطوانة المنزلقة عن طريق أزرار ضبط في الخلفملحقات خاصة ضغط الزيت مقعد الذيل مع دواسة لتسهيل تفريغ أجزاء العمل.
7نظام التحكم العددي من سيمنز كالتكوين القياسي، بعد التطوير الثانوي، جميع واجهة التشغيل الصينية، سهلة الاستخدام.نظام CNC للمعدات ونظام القيادة لديهم توافق أفضل، في نفس الوقت مع إصلاح الرمل التلقائي ووظيفة التعويض التلقائي، لضمان استقرار ودقة التغذية والطحن.
المواصفات التقنية:
| المشروع | الوحدة | النموذج: FX32P-60CNC | |
|
|
الحد الأقصى للقطر الدوري للطاولة | ملم | 320 |
|
المسافة القصوى بين |
ملم | 600 | |
| أقصى قطر للطحن | ملم | 320 | |
| الحد الأقصى للحمل بين القلبين الجبينيين | كجم ((ب) | 60 ((العمالة العليا) / 20 (العامل فقط) | |
| حجم عجلة الطحن (قطر × عرض × فتحة) | ملم | 455 × 38 ((32-50) × 127 | |
| سرعة عجلة الطحن | rpm | 1650 | |
| الحد الأقصى للسرعة الخطيّة للعجلة الطحن | م/س | 40 ((عجلة طحن عالية السرعة حتى 65) | |
| طلاء عجلات الطحن | ملم | النوع الآلي | |
|
|
زاوية التغذية | درجة | 90 |
| ضربة تغذية | ملم | 250 | |
| محور X سرعة الحركة السريعة | م/دقيقة | 6 | |
| الحد الأدنى لتغذية المحور X | ملم | 0.001 | |
|
إطار الرأس |
سرعة الفولاذ | rpm | 50 إلى 500 |
| شكل الغزل | متزامن أو مركزي | ||
| مواصفات الإبهام | MT-4 | ||
|
مقعد الخلف |
المسافة التلسكوبية التلقائية | ملم | 40 |
| مواصفات الإبهام | MT-4 | ||
|
طاولة العمل |
المحور Z سرعة الحركة السريعة | م/دقيقة | 8 |
| الحد الأدنى لتغذية المحور z | ملم | 0.001 | |
| الحد الأقصى للسفر | ملم | 550 | |
| زاوية الدوران | درجة | + 6/-9 | |
|
|
محرك طواحين عجلة الطحن | KW | 3.75/55 |
| محرك تغذية محور X (سيرفو) | KW | 2.2 | |
| محرك التغذية على المحور Z (سيرفو) | KW | 2.2 | |
| محرك فولاذ الإطار الرئيسي | KW | 0.75 | |
| محرك مضخة التبريد | KW | 0.75 | |
| محرك زيت التشحيم | KW | 0.25*2 | |
| محرك مضخة النفط | KW | 0.75 | |
|
|
صافي وزن الجهاز | كيلوغرام | 3300 |
| إجمالي وزن الجهاز | كيلوغرام | 3500 | |
| حجم العبوة (الطول * العرض * الارتفاع) | ملم | 2800*2000*2000 | |
1الخصائص الرئيسية لآلات طحن السطح عالية الدقة:
أجسم الجهاز:
يتم صب الجسم والعديد من المكونات الرئيسية مع حديد الصب عالي الجودة FC-30. معالجة حرارية طبيعية بشكل اصطناعي. بعد معالجة الشيخوخة الطبيعية. يتم معالجة المكونات من قبل ياسدا،(ميتسوي سيكي)، توشيبا، ELB وغيرها من المعدات ذات المستوى العالمي. يمكن أن يصل حجم الدقة إلى مستوى الميكرون لضمان الدقة العالية للمكونات الأساسية للمعدات.
بنظام التشحيم التلقائي:
يتم تزيين المنزلق والمسمار والقضيب المشترك باستمرار بواسطة نظام تزيين تلقائي ، مما يضمن حياة خدمة أطول ودقة مثالية مع مرور الوقت.يتم فصل أنظمة التبريد والتشحيم عن الجسم للقضاء على الاهتزاز وتسهيل تبديد الحرارة.
جالنظام الآلي:
نظام طحن مخصص وذو أوتوماتيكية عالية مع مجموعة واسعة من الخيارات الاختيارية، بما في ذلك مكافأة تلقائية لضغط الزيت جهاز التكرير الموازي،جهاز موازنة عجلة الطحن الآلية وأكثر.
دنظام التغذية:
يتكون نظام تغذية الطحن من مسار مزدوج V مغلف بالتورسيت مع تحديد الدقة جنبا إلى جنب مع نظام التشحيم التلقائي ، ومسامير الطحن الدقيقة ،ومحركات الميكرو ستيبر أو سيرفوموتور للحركة السلسة، التكرارية الممتازة والعمر الطويل للمسارات.
