تفاصيل المنتج:
شروط الدفع والشحن:
|
| نظام التحكم: | cnc | نظام التبريد: | تبريد المياه |
|---|---|---|---|
| الأبعاد (L * W * H): | 2000*1000*1500ملم | نطاق الطحن: | 0.01-20 ملم |
| عجلة جلخ: | الماس | مصدر الطاقة: | كهربائي |
| قوة (ث): | 7.5 كيلو واط | دقة المعالجة: | 0.001 مم |
| اسم المنتج: | ماكينة طحن CNC | سرعة المغزل: | 3000-6000 دورة في الدقيقة |
| النوع: | آلة طحن | الجهد: | 380 فولت |
| الضمان: | سنة واحدة | الوزن: | 1000 كجم |
| قطر عجلة الطحن: | 200 ملم | سرعة تغذية عجلة الطحن: | 0-3000 مم / دقيقة |
| طحن عجلة تحمل المحرك: | NSK | طريقة تبريد محرك عجلة الطحن: | تبريد الهواء |
| طحن عجلة المحرك الحالي: | 13 أ | كفاءة محرك عجلة الطحن: | 90٪ |
| درجة عزل محرك عجلة الطحن: | F | طحن قوة محرك عجلة: | 7.5 كيلو واط |
| درجة حماية محرك عجلة الطحن: | IP54 | سرعة محرك عجلة الطحن: | 1400 دورة في الدقيقة |
| عزم دوران محرك عجلة الطحن: | 2.2 نيوتن متر | طحن عجلة محرك الجهد: | 380 فولت |
| سرعة طحن عجلة: | 3000 دورة في الدقيقة | ||
| إبراز: | آلة طحن الخيوط المستقرة,آلة طحن الخيوط IP54,طاحونة الخيوط CNC المقاومة للارتداء,IP54 Thread Grinding Machine,Wear Resistant CNC Thread Grinder |
||

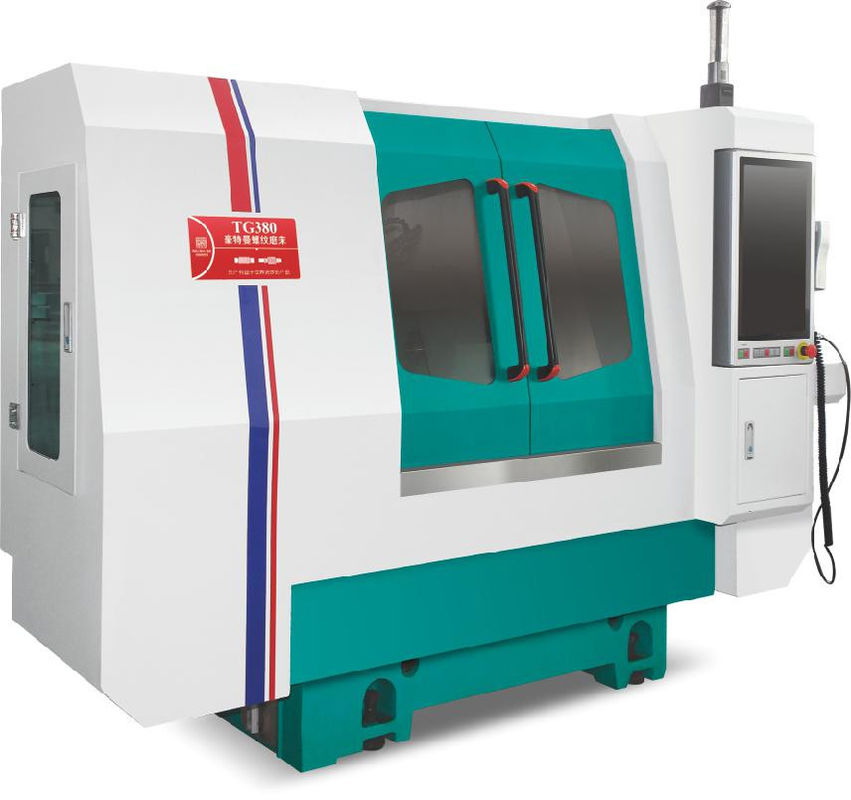

آلة طحن الخيوط TG380
1-تنوع قوي:
خيوط خاصة للمسمار الرئيسي/الشراب عملية طحن طحن المفرشة
2.يتم تجهيز الفولاذ بمصممة عالية الدقة لتعليق الموقف ، والتحكم الكامل في الحلقة المغلقة. التجميع البسيط ، سلسلة نقل قصيرة ، الهيكل المدمج ، الدقة والثبات الجيدين.
3.مجهزة بمعدل عجلة طحن CNC ، تم إدخالها بواسطة محورين CNC W و V ، يتم تنفيذ تحديد دقة عالية للعجلة الطحن بواسطة عجلة قرص الماس مدفوعة بمحرك الخدمة.
4.الحركة الخطيّة للقطعة تعمل بواسطة محرك خطيّ ومجهّز بمحكم شبكة عالية الدقة.
| مسافة الثقب المركزي | 300 ملم |
| ارتفاع المركز | 136 ملم |
| الحجم الأقصى لقطع العمل | Ø127*300 ملم |
| مسار محور X | 200ملم |
| ضربة المحور Z | 420ملم |
| الحد الأدنى للدقة في محور X/Z | 0.0001ملم |
وصف الجهاز:
1يتم صب الجسم والمكونات بواسطة حديد ميلهانا الصلب من الدرجة العالية FC30 ، والذي يتم معالجته بالحراري بشكل طبيعي ثم يتم معالجته بالشيخوخة الطبيعية. يتم معالجة المكونات بواسطة ياسدا ،(ميتسوي سيكي)، توشيبا، ELB وغيرها من المعدات عالمية المستوى مرة واحدة معالجة التشغيل. يمكن أن يكون حجم الدقة تصل إلى مستوى ميكرون، لضمان عالية الدقة المعدات المكونات الأساسية.
2يتم تزيين قوالب المرشدة للآلة ومسامير الكرات الدقيقة باستمرار بواسطة نظام التشحيم التلقائي لضمان حياة خدمة أطول ودقة.يتم فصل نظام التبريد من الجسم للقضاء على الاهتزاز وتبديد الحرارة المواتية.
3مجهزة بنظام زيمنس 828D CNC التلقائي للطحن، والتنمية الثانوية، عمل الحوار الإنسان والآلة، مع العديد من المعدات الاختيارية للاختيار من بينها،بما في ذلك جهاز طحن الثقوب الداخلية، جهاز قياس نهاية أوتوماتيكي، جهاز قياس قطر خارجية أوتوماتيكية، الخ.
4يتكون نظام تغذية الطحن من V ومسار مسطح من مجرفة دقة مصنوعة يدويا، مع نظام التشحيم التلقائي ومسمار كرة طحن دقة مستوى C3،والتي يمكنها تحقيق حركة سلسة، دقة ممتازة في تحديد المواقع المتكررة ومدة حياة طويلة للمسار.
5التكوين القياسي لفولدة عجلة الطحن هو أربعة خلفية و اثنين خلفية هيكل تحمل. يمكن أيضا اختيار الدقة العالية الديناميكية والضغط الساكن فولدة،والذي يمتلك خصائص الدقة العالية للدوران، صلابة ديناميكية عالية، مقاومة جيدة للهزات، وكفاءة عالية طحن وجودة سطح طحن جيدة.ما يصل إلى 3500 RPM و 60m/s.
6تم تصميم المقعد الخلفي لتكون صلبة وقوية على حد سواء. تم تصميم أسطوانة انزلاقية من الفولاذ اللاصق المقاومة في الجسم الحديدي المصبوب لحمل النواة العليا MT4.يمكن بسهولة تغيير قوة القفز من الاسطوانة المنزلقة عن طريق أزرار ضبط في الخلفملحقات خاصة ضغط الزيت مقعد الذيل مع دواسة لتسهيل تفريغ أجزاء العمل.
7نظام التحكم العددي من سيمنز كالتكوين القياسي، بعد التطوير الثانوي، جميع واجهة التشغيل الصينية، سهلة الاستخدام.نظام CNC للمعدات ونظام القيادة لديهم توافق أفضل، في نفس الوقت مع إصلاح الرمل التلقائي ووظيفة التعويض التلقائي، لضمان استقرار ودقة التغذية والطحن.
المواصفات التقنية:
| المشروع | الوحدة | النموذج: FX32P-60CNC | |
| الحد الأقصى للقطر الدوري للطاولة | ملم | 320 |
المسافة القصوى بين | ملم | 600 | |
| أقصى قطر للطحن | ملم | 320 | |
| الحد الأقصى للحمل بين القلبين الجبينيين | كجم ((ب) | 60 ((العمالة العليا) / 20 (العامل فقط) | |
| حجم عجلة الطحن (قطر × عرض × فتحة) | ملم | 455 × 38 ((32-50) × 127 | |
| سرعة عجلة الطحن | rpm | 1650 | |
| الحد الأقصى للسرعة الخطيّة للعجلة الطحن | م/س | 40 ((عجلة طحن عالية السرعة حتى 65) | |
| طلاء عجلات الطحن | ملم | النوع الآلي | |
| زاوية التغذية | درجة | 90 |
| ضربة تغذية | ملم | 250 | |
| محور X سرعة الحركة السريعة | م/دقيقة | 6 | |
| الحد الأدنى لتغذية المحور X | ملم | 0.001 | |
إطار الرأس | سرعة الفولاذ | rpm | 50 إلى 500 |
| شكل الغزل | متزامن أو مركزي | ||
| مواصفات الإبهام | MT-4 | ||
مقعد الخلف | المسافة التلسكوبية التلقائية | ملم | 40 |
| مواصفات الإبهام | MT-4 | ||
طاولة العمل | المحور Z سرعة الحركة السريعة | م/دقيقة | 8 |
| الحد الأدنى لتغذية المحور z | ملم | 0.001 | |
| الحد الأقصى للسفر | ملم | 550 | |
| زاوية الدوران | درجة | + 6/-9 | |
| محرك طواحين عجلة الطحن | KW | 3.75/55 |
| محرك تغذية محور X (سيرفو) | KW | 2.2 | |
| محرك التغذية على المحور Z (سيرفو) | KW | 2.2 | |
| محرك فولاذ الإطار الرئيسي | KW | 0.75 | |
| محرك مضخة التبريد | KW | 0.75 | |
| محرك زيت التشحيم | KW | 0.25*2 | |
| محرك مضخة النفط | KW | 0.75 | |
| صافي وزن الجهاز | كيلوغرام | 3300 |
| إجمالي وزن الجهاز | كيلوغرام | 3500 | |
| حجم العبوة (الطول * العرض * الارتفاع) | ملم | 2800*2000*2000 | |
