تفاصيل المنتج:
شروط الدفع والشحن:
|
| طريقة الطحن: | cnc | النموذج: | ماكينة طحن CNC |
|---|---|---|---|
| نظام التحكم: | cnc | نظام التبريد: | ماء |
| دقة الطحن: | عالية | سرعة الطحن: | سريع |
| عجلة جلخ: | الماس | المواد: | معدن |
| الاسم: | ماكينة طحن CNC | مستوى الضوضاء: | منخفضة |
| القوة: | كهربائي | الحجم: | مخصصة |
| النوع: | طاحونة | الجهد: | 380 فولت |
| الضمان: | سنة واحدة | الوزن: | ثقيل |
| إبراز: | آلة طحن المعادن CNC,آلة الطحن الكهربائية CNC,طاحونة CNC بدون مركز دائمة,Electric CNC Grinder Machine,Durable CNC Centerless Grinder |
||
وصف الجهاز:
1يتم صب الجسم والمكونات بواسطة حديد ميلهانا الصلب من الدرجة العالية FC30 ، والذي يتم معالجته بالحراري بشكل طبيعي ثم يتم معالجته بالشيخوخة الطبيعية. يتم معالجة المكونات بواسطة ياسدا ،(ميتسوي سيكي)، توشيبا، ELB وغيرها من المعدات عالمية المستوى مرة واحدة معالجة التشغيل. يمكن أن يكون حجم الدقة تصل إلى مستوى ميكرون، لضمان عالية الدقة المعدات المكونات الأساسية.
2يتم تزيين قوالب المرشدة للآلة ومسامير الكرات الدقيقة باستمرار بواسطة نظام التشحيم التلقائي لضمان حياة خدمة أطول ودقة.يتم فصل نظام التبريد من الجسم للقضاء على الاهتزاز وتبديد الحرارة المواتية.
3مجهزة بنظام زيمنس 828D CNC التلقائي للطحن، والتنمية الثانوية، عمل الحوار الإنسان والآلة، مع العديد من المعدات الاختيارية للاختيار من بينها،بما في ذلك جهاز طحن الثقوب الداخلية، جهاز قياس نهاية أوتوماتيكي، جهاز قياس قطر خارجية أوتوماتيكية، الخ.
4يتكون نظام تغذية الطحن من V ومسار مسطح من مجرفة دقة مصنوعة يدويا، مع نظام التشحيم التلقائي ومسمار كرة طحن دقة مستوى C3،والتي يمكنها تحقيق حركة سلسة، دقة ممتازة في تحديد المواقع المتكررة ومدة حياة طويلة للمسار.
5التكوين القياسي لفولدة عجلة الطحن هو أربعة خلفية و اثنين خلفية هيكل تحمل. يمكن أيضا اختيار الدقة العالية الديناميكية والضغط الساكن فولدة،والذي يمتلك خصائص الدقة العالية للدوران، صلابة ديناميكية عالية، مقاومة جيدة للهزات، وكفاءة عالية طحن وجودة سطح طحن جيدة.ما يصل إلى 3500 RPM و 60m/s.
6تم تصميم المقعد الخلفي لتكون صلبة وقوية على حد سواء. تم تصميم أسطوانة انزلاقية من الفولاذ اللاصق المقاومة في الجسم الحديدي المصبوب لحمل النواة العليا MT4.يمكن بسهولة تغيير قوة القفز من الاسطوانة المنزلقة عن طريق أزرار ضبط في الخلفملحقات خاصة ضغط الزيت مقعد الذيل مع دواسة لتسهيل تفريغ أجزاء العمل.
7نظام التحكم العددي من سيمنز كالتكوين القياسي، بعد التطوير الثانوي، جميع واجهة التشغيل الصينية، سهلة الاستخدام.نظام CNC للمعدات ونظام القيادة لديهم توافق أفضل، في نفس الوقت مع إصلاح الرمل التلقائي ووظيفة التعويض التلقائي، لضمان استقرار ودقة التغذية والطحن.
1المعلم التقني:

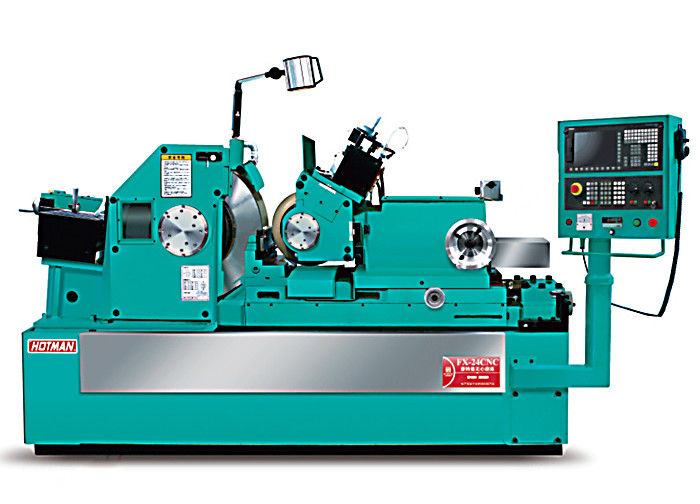

| المشروع | الوحدة | النموذج: FX-24CNC-3 |
|
نطاق المعالجة للنماذج القياسية (قطر) |
ملم | Φ 1-80 |
|
حجم عجلة الطحن (OD * W * OD) |
ملم | Φ610*(205-400) *Φ304.8 |
|
قياس حجم العجلة (OD * W * OD) |
ملم | Φ330*(205-400) *Φ203.2 |
| سرعة عجلة الطحن | RPM | 1350 |
| ضبط سرعة العجلة | RPM | 0-250 |
|
عجلة الطحن تدفع المحرك |
KW | 30 |
|
محرك خدمة تعديل العجلات |
KW | 3 |
| محرك إمداد | KW | 3.75 |
|
محرك خدمة لإصلاح الرمل |
KW | 1.5KW/0.8KW |
|
المضخة الهيدروليكية تدفع المحرك |
KW | 0.75 |
|
مضخة التبريد تدفع المحرك |
KW | 0.75 |
|
تعديل عجلة تغذية العجلة اليدوية |
ملم | 3.5/ RPM 0.05/ مقياس |
|
عجلة ضبط الدقة العجلة اليدوية |
ملم | 0.1/RPM 0.001/المقياس |
|
عجلة يدويّة لتغذية طاولة العمل |
ملم | الحد الأدنى للكمية المحددة لتغذية الخدمة هو 0.0005mm |
|
عجلة يدوية لجهاز التحكم المصغّر |
ملم | 0.2/RPM 0.001/المقياس |
| قم بتقليص عجلة يدويّة التغذية | ملم | 2mm/RPM0.01mm/المقياس |
| ضبط زاوية ميل العجلة | درجة | +5° ∼-3° |
|
ضبط زاوية الدوران |
درجة | ± 5 درجة |
|
حجم الجهاز (الطول * العرض * الارتفاع) |
ملم | 3200 × 2710 × 3100 |
| الوزن الميكانيكي | كيلوغرام | 6500 |
| وزن التعبئة | كيلوغرام | 7000 |
