| GrindingWheelHeadFeed: | 0.1-3 مم/دقيقة | طحن عجلة رأس الانحناء: | ± 5 درجة |
|---|---|---|---|
| طحن عجلة رأس دوارة: | ± 30 درجة | GrindingWheelHeadTravel: | 200 ملم |
| محرك عجلة الطحن: | 7.5 كيلو واط | حجم عجلة الطحن: | 600 ملم |
| سرعة طحن العجلة: | 3500 دورة في الدقيقة | أجهزة: | 2000x1400x1700 ملم |
| تنظيم تغذية رأس العجلة: | 0.1-3 مم/دقيقة | تنظيم ميل رأس العجلة: | ± 5 درجة |
| تنظيم عجلة رأس العجلة: | ± 30 درجة | تنظيم WheelHeadTravel: | 150 ملم |
| تنظيم عجلة المحرك: | 3.7 كيلو واط | تنظيم حجم العجلة: | 400ملم |
| تنظيم سرعة العجلة: | 3500 دورة في الدقيقة | ||
| إبراز: | آلة طحن غير مركزية عملية,آلة طحن بلا مركز 0.1mm/min,3mm/min آلة طحن CNC بدون مركز,Centerless Grinding Machine 0.1mm/min,3mm/min CNC Centerless Grinding Machine |
||

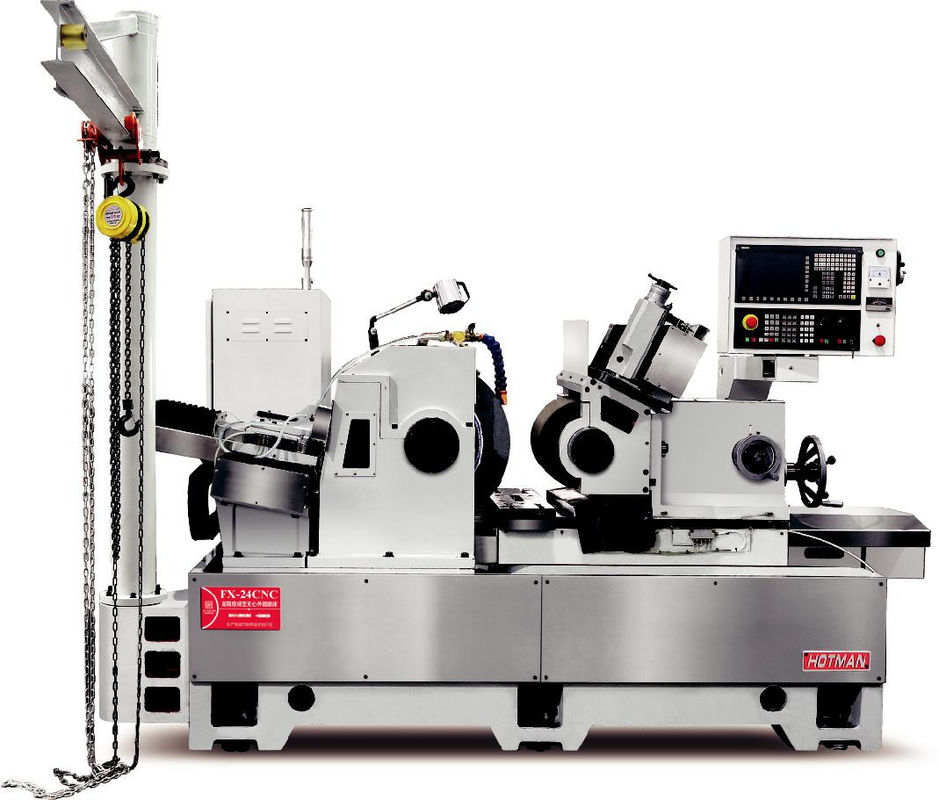

آلة طحن CNC عالية الدقة FX-24CNC
1أداة طحن للصنع:
يفضل طحن قطر العمل الكبير
2.نظام الفولاذ:
● يتبنى العمود الرئيسي للدراجة الطحن محور من نوع بيرن مع دعم مزدوج قبل وبعد. سرعة عالية، تشغيل مستقر، خال من الصيانة.
● يستخدم محرك العجلات عزم الدوران العالي 30 كيلوواط ومحرك قوة عالية.
● يستخدم الغزل عجلة طحن قطرها 610 ملم خارجية لزيادة تأثير الطحن.يمكن تثبيت عجلة الطحن بسعة أقصاها 400 مم لتلبية متطلبات قطع العمل المختلفة.
● يستخدم نظام طلاء عجلة الطحن مع ربط محورين لمختلف أنواع قطع العمل.
● تصميم مركز الجاذبية المنخفض ، زيادة استقرار الطحن ، يمكن أن يضمن دقة أدوات الآلات لفترة طويلة.
● قوة الطحن الفائقة ، أكثر ملاءمة لمعالجة قطر العمل الكبير ، وتقصير وقت المعالجة إلى حد كبير.
● مناسبة جدا لتثبيت معدات تلقائية مثل الرفع المتحكم طحن وتغذية تلقائية واستقبال.
| قطر الطاولة القياسي | Ø1.0~60ملم |
| حجم عجلة الطحن (القطر الخارجي * العرض * القطر الداخلي) | Ø610*305*304.8 |
| سرعة عجلة الطحن | 1100 دورة في الدقيقة |
وصف الجهاز:
1يتم صب الجسم والمكونات بواسطة حديد ميلهانا الصلب من الدرجة العالية FC30 ، والذي يتم معالجته بالحراري بشكل طبيعي ثم يتم معالجته بالشيخوخة الطبيعية. يتم معالجة المكونات بواسطة ياسدا ،(ميتسوي سيكي)، توشيبا، ELB وغيرها من المعدات عالمية المستوى مرة واحدة معالجة التشغيل. يمكن أن يكون حجم الدقة تصل إلى مستوى ميكرون، لضمان عالية الدقة المعدات المكونات الأساسية.
2يتم تزيين قوالب المرشدة للآلة ومسامير الكرات الدقيقة باستمرار بواسطة نظام التشحيم التلقائي لضمان حياة خدمة أطول ودقة.يتم فصل نظام التبريد من الجسم للقضاء على الاهتزاز وتبديد الحرارة المواتية.
3مجهزة بنظام زيمنس 828D CNC التلقائي للطحن، والتنمية الثانوية، عمل الحوار الإنسان والآلة، مع العديد من المعدات الاختيارية للاختيار من بينها،بما في ذلك جهاز طحن الثقوب الداخلية، جهاز قياس نهاية أوتوماتيكي، جهاز قياس قطر خارجية أوتوماتيكية، الخ.
4يتكون نظام تغذية الطحن من V ومسار مسطح من مجرفة دقة مصنوعة يدويا، مع نظام التشحيم التلقائي ومسمار كرة طحن دقة مستوى C3،والتي يمكنها تحقيق حركة سلسة، دقة ممتازة في تحديد المواقع المتكررة ومدة حياة طويلة للمسار.
5التكوين القياسي لفولدة عجلة الطحن هو أربعة خلفية و اثنين خلفية هيكل تحمل. يمكن أيضا اختيار الدقة العالية الديناميكية والضغط الساكن فولدة،والذي يمتلك خصائص الدقة العالية للدوران، صلابة ديناميكية عالية، مقاومة جيدة للهزات، وكفاءة عالية طحن وجودة سطح طحن جيدة.ما يصل إلى 3500 RPM و 60m/s.
6تم تصميم المقعد الخلفي لتكون صلبة وقوية على حد سواء. تم تصميم أسطوانة انزلاقية من الفولاذ اللاصق المقاومة في الجسم الحديدي المصبوب لحمل النواة العليا MT4.يمكن بسهولة تغيير قوة القفز من الاسطوانة المنزلقة عن طريق أزرار ضبط في الخلفملحقات خاصة ضغط الزيت مقعد الذيل مع دواسة لتسهيل تفريغ أجزاء العمل.
7نظام التحكم العددي من سيمنز كالتكوين القياسي، بعد التطوير الثانوي، جميع واجهة التشغيل الصينية، سهلة الاستخدام.نظام CNC للمعدات ونظام القيادة لديهم توافق أفضل، في نفس الوقت مع إصلاح الرمل التلقائي ووظيفة التعويض التلقائي، لضمان استقرار ودقة التغذية والطحن.
