تفاصيل المنتج:
شروط الدفع والشحن:
|
| حفرة عجلة الطحن: | 127 ملم | قطر عجلة الطحن: | 300 ملم |
|---|---|---|---|
| طحن قوة محرك عجلة: | 7.5كيلوواط | سرعة طحن عجلة: | 3000 دورة في الدقيقة |
| ارتفاع مركز محور دوران عجلة الطحن: | 150 ملم | طحن عجلة المغزل قوة المحرك: | 7.5كيلوواط |
| سرعة محور عجلة الطحن: | 3000 دورة في الدقيقة | طحن عجلة المغزل تفتق: | مورس رقم 5 |
| طحن عجلة المغزل السفر: | 150 ملم | عرض عجلة الطحن: | 50ملم |
| تنظيم تجويف العجلة: | 50ملم | تنظيم قطر العجلة: | 150 ملم |
| تنظيم قوة محرك العجلة: | 2.2 كيلو واط | تنظيم سرعة العجلة: | 3000 دورة في الدقيقة |
| تنظيم عرض العجلة: | 50ملم | ||
| إبراز: | آلة طحن بدون مركز 3000 دورة في الدقيقة,آلة طحن بدون مركز متعددة الوظائف,أوتوماتيكية مطحنة غير مركزية مستقرة,Centerless Grinding Machine Multifunctional,Stable Centerless Grinder Automation |
||

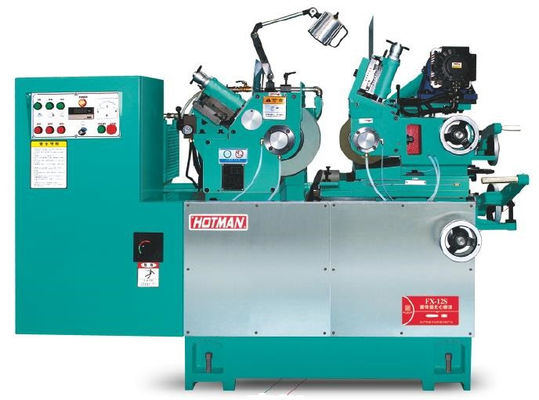

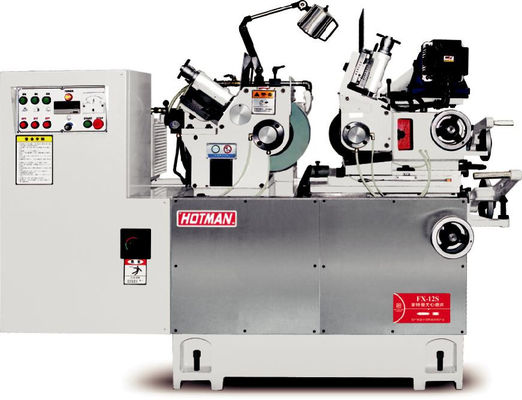

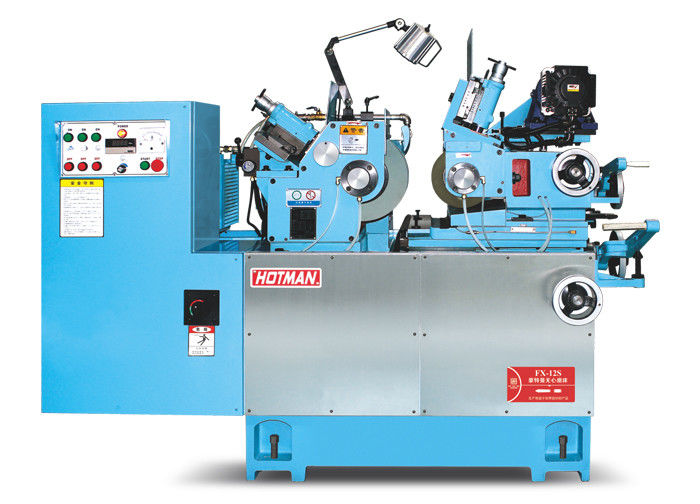

آلة طحن بدون مركز مع سرعة عجلة طحن 3000RPM طاحونة صناعية متعددة الوظائف مستقرة
أفضل أداء من حيث التكلفة
●بصمة صغيرة، تكلفة تشغيل منخفضة
●بنية صلبة عالية، يمكن الحصول على مستديرة عالية والانتهاء
●الاسباتولا اليدوية الدقيقة تضمن دقة واستقرار المعالجة على المدى الطويل
● كمية غذائية صغيرة:0.001ملم
●قطر معالجة آلة خاصة مخصصة:Ø0.05~0.5mm
| لا. |
المشروع |
الوحدة |
النموذج:FX-12S |
| 1 |
نطاق التصنيع (قطر) |
-أجل | 0.5-40 |
| 2 |
حجم عجلة الطحن (OD * W * OD) |
-أجل | Φ305*150*Φ120 |
| 3 |
قياس حجم العجلة (OD * W * OD) |
-أجل | Φ205*150*Φ90 |
| 4 | سرعة عجلة الطحن | RPM | 1950RPM |
| 5 |
ضبط سرعة العجلة (سرعة متغيرة باستمرار) |
RPM | 0-320 |
| 6 |
محرك محرك عجلات الطحن |
KW | 7.5 |
| 7 |
محرك عجلات ضبط (حركات الخدمة) |
KW | 2.0 |
| 8 |
المضخة الهيدروليكية تدفع المحرك |
KW | 1 حصان |
| 9 |
مضخة التبريد تدفع المحرك |
KW | 0.125 حصان |
| 10 |
تعديل عجلة تغذية العجلة اليدوية |
-أجل |
3.5/ RPM 0.02/ مقياس |
| 11 |
عجلة ضبط الدقة العجلة اليدوية |
-أجل |
0.1/ إلى 0.001/ مقياس |
| 12 |
عجلة يدوية لتغذية المقاعد |
-أجل |
7/ RPM 0.05/ مقياس |
| 13 |
عجلة يدوية من طاولة قابلة للتعديل |
-أجل |
0.2/ تحول 0.001/ مقياس |
| 14 | قم بتقليص عجلة يدويّة التغذية | -أجل |
1.5/ ثورة 0.01/ مقياس |
| 15 |
ضبط زاوية ميل العجلة |
درجة | +5° ∼-3° |
| 16 |
ضبط زاوية الدوران |
درجة | ± 6 درجة |
| 17 | الأبعاد الميكانيكية | -أجل | 1800×1400×1450ملم |
| 18 | حجم التعبئة | -أجل | 2350 × 1650 × 1770 ملم |
| 19 | الوزن الميكانيكي | كيلوغرام | 1800 كجم |
| 20 | وزن التعبئة | كيلوغرام | 2000 كيلوغرام |
1يتم صب الجسم والمكونات بواسطة حديد ميلهانا الصلب من الدرجة العالية FC30، والذي يتم معالجته الحرارية بشكل مصطنع ثم يتم معالجته بالشيخوخة الطبيعية. يتم معالجة المكونات بواسطة ياسدا،(ميتسوي سيكي)، توشيبا، ELB وغيرها من المعدات عالمية المستوى مرة واحدة معالجة التشبيك. يمكن أن يكون حجم الدقة تصل إلى مستوى ميكرون، لضمان عالية الدقة المعدات المكونات الأساسية.
2نظام التشحيم التلقائي
يتم تصنيع العمود الرئيسي من الفولاذ اللاسيكي SNCM-21H ، بعد التشديد ، المعالجة الحرارية الكربورية ثم المعالجة الكريوجينية التي يتم التحكم فيها بواسطة الكمبيوتر ، صلابة سطحها تصل إلى HRC-62 ° أعلى ،طبقة صلابة فعالة واحدة تصل إلى 1.5ملم فوق، فولاذ FX-12S يتبنى فولاذ زيت ديناميكي
3.ضبط نظام دفع العجلات:
يتبنى محرك القيادة للدراجة من عجلة ضبط YAS KAWA Servo Motor من تايوان ، ويتحكم FX-12S في سرعة 0 ~ 320rpm لضبط السرعة الخطي المثلى.عندما يتغير القطر الخارجي للعجلة المعدلة، يمكن أن الحفاظ على سرعة خطية لا تزال نفسها، مما يضمن الدقة والانتهاء من قطعة العمل المعالجة وتطحين أفضل منتج.
محرك الخدمة مصمم ويتم تركيبه بشكل ماهر على صندوق عجلة التحكم ويتم تشغيله مباشرة بواسطة الحزام المزامنةالتي يمكن استخدامها لضرب زاوية الانحناء مع عجلة ضبط في نفس الوقت عند طحنلضمان أن تكون عجلات الأحزمة متوازية دائمًا ،الذي يتغلب على فقدان الثبات الناجمة عن سلسلة نقل متعددة الأقسام من طاحونة النوع القديم بدون مركز والعديد من الآثار الضارة التي جلبتها زاوية السلسلةويتجنب استبدال السلسلة والربيع السحب.
4.نظام تدوير الزيت في العمود الرئيسي:
المروحة تلقائية الغسيل تدور الزيت (زيت المروحة كبار 10 #) وجهاز ارتداء ضغط الزيت هو نفس مضخة الزيت، خزان الزيت الخارجي، سهلة لتنظيف وتغيير الزيت،تدور الزيت من خلال مرشح جهاز الدوائر المزدوجة ومجهزة بجهاز تحكم الضغطلضمان عمر الغزل
