تفاصيل المنتج:
شروط الدفع والشحن:
|
| طريقة موازنة عجلة الطحن: | ثابت/ديناميكي | نطاق الطحن (القطر)، قياسي: | Φ 1-60 |
|---|---|---|---|
| أحجام عجلة الطحن (OD*W*ID): | Φ455x205xΦ228.6 | تنظيم أحجام العجلات (OD*W*ID): | Φ255x205xΦ111.2 |
| طحن عجلة سرعة: | 1470 دورة في الدقيقة | تنظيم سرعة العجلة: | 0-250 دورة في الدقيقة |
| محرك عجلة الطحن: | 18.5kw | تنظيم محرك سيرفو العجلة: | 3 كيلو واط |
| محرك سيرفو لتغذية العجلات: | 2.4kw | محرك سيرفو لتغذية خزانة الملابس: | 1.0*2 كيلو واط |
| تلبيس محرك سيرفو: | 1.5 كيلو واط | محرك قيادة مضخة الزيت: | 0.75kw |
| عجلة تنظيم التغذية اليدوية ذات العجلات الدقيقة: | 0.1/ريف، 0.001/سكا. | زاوية ميل عجلة التنظيم: | +5°～-3° |
| زاوية العودة لعجلة التنظيم: | ± 5 درجة | مقاسات الماكينة (الطول*العرض*الارتفاع): | 3450×1250×2000 |
| وزن الآلة: | تقريبا. 3500 | ||
| إبراز: | آلة طحن بدون مركز CNC عالية القدرة,مغازل هيدروليكية لآلة الطحن بدون مركز,آلة طحن دقيقة بدون احتكاك,centerless grinding machine hydraulic spindles,precision grinding machine no friction |
||

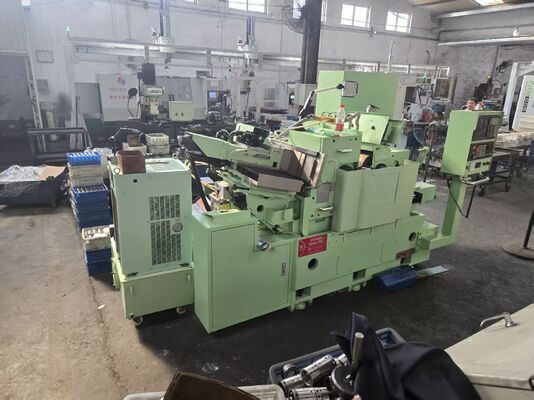

آلة طحن هيدروليكية ثابتة ديناميكية مستقرة داخلية بدون مركز FX-18CNC
وصف الجهاز:
1يتم صب الجسم والمكونات بواسطة حديد الديدان من الدرجة العالية من ميلهانا FC30 ، والذي يتم معالجته الحرارية بشكل مصطنع ثم يتم معالجته بالشيخوخة الطبيعية. يتم معالجة المكونات بواسطة ياسدا ،(ميتسوي سيكي)، توشيبا، ELB وغيرها من المعدات من الطراز العالمي مرة واحدة معالجة التشغيل. يمكن أن يكون حجم الدقة تصل إلى مستوى ميكرون، لضمان عالية الدقة المعدات المكونات الأساسية.

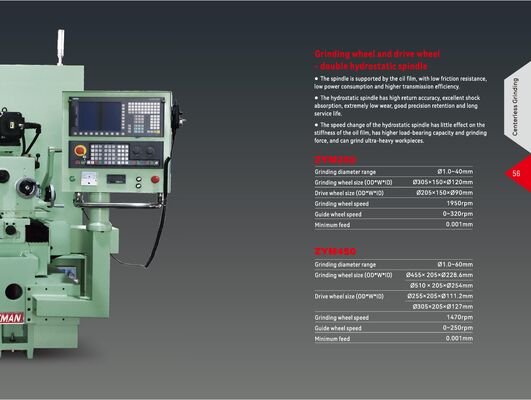

2. يتبنى الفولاذ فولاذ دعم الجبهة الضغط ثابت مزدوج تطويرها مع الاحتكاك السائل النقي، ومقاومة الاحتكاك الصغيرة، وانخفاض استهلاك الطاقة وكفاءة نقل عالية؛أثناء التشغيل الطبيعي والبدء المتكرر، لا يحدث أي ارتداء ناجم عن الاتصال المباشر بين المعادن، ويتم الحفاظ على الدقة حياة جيدة طويلة؛ حيث يتم تحقيق العائمة من العمود من خلال ضغط الزيت الخارجي،لديها قدرة عالية على تحمل الحمل في مختلف سرعات الحركة النسبية، وتغيرات السرعة لها تأثير ضئيل على صلابة فيلم الزيت ؛ طبقة زيت التشحيمفيلم الزيت له وظيفة تعويض الأخطاء، والتي يمكن أن تقلل من تأثير الأخطاء الناجمة بين العمود والحامل نفسه ، ودقة دوران العمود مرتفعة.
3يستخدم محرك الخدمة من العلامة التجارية دلتا، مع سرعات متغيرة بحرية تتراوح من 0-250 دورة في الدقيقة (التحكم الرقمي) ،ويمكن الحفاظ على السرعة الخطية المثلى والثابتة حتى عندما يتم تغيير قطر عجلة تنظيم بسبب ارتداء، مما يعطي أفضل نوعية طحن.
يتم تجميع محرك الخدمة بذكاء في حامل عجلة التحكم، ويدفع المود مباشرة من خلال أحزمة متزامنة، مع نفس زاوية الانحناء مثل عجلة التحكم،للحفاظ على الحزامين متوازية طوال الوقت، والتي يمكن أن تتجنب فقدان الثبات، وبعض الإزعاجات الأخرى الناجمة عن نظام نقل السلسلة من النوع القديم. لا حاجة إلى تغيير السلسلة أو الربيع في كثير من الأحيان كما كان من قبل.
4. يستخدم زيت التشحيم الآلي للدوران (زيت الدوران عالي الجودة 10 #) و جهاز التكرير الهيدروليكي من نفس مضخة الزيت ، مع خزان زيت خارجي ،مما يجعل من السهل تنظيف وتغيير الزيتيتم تصفية الزيت المتداول في الغزل بواسطة جهازي تصفية زيت ويتم تجهيزها بجهاز تحكم الضغط لضمان عمر الغزل.تبني التبريد نظام تبريد دائرة مزدوجة لضمان درجة حرارة ثابتة من زيت الغزل.
5.إنه يتبنى هيكل توجيه سكة حديد مسطحة مزدوجة ، 90mm واسعة سكة حديد مسطحة الانزلاق ، تم تصميم اللوحة السفلية مع خندق ملء الزيت المنحني ، يتم تعيين قناة العودة المسمرة بين أسطح المسارات,ويتم تغطية شريحة التغذية مع الغراء المقاوم للاستعمال، والذي يقلل من معامل الاحتكاك إلى حد كبيريحسن صلابة الاتصال، يسهل استبدال المطاط المقاوم للاستعمال في وقت لاحق، ويزيد من عمر الخدمة.يتم تخضع جميع أسطح المسار المسطحة لمعالجة حرارية عالية التردد لتحسين مقاومة الارتداء.
6الدوائر الكهربائية الكاملة تستخدم النظام الكهربائي لشركة فوجي اليابانية، مع عمليات جيدة فضلا عن مظهر جميل.أكبر وأطول خزانة الكهرباء هو مريح للعمل والإشعاع الحراري.
7تم تطوير برنامج CNC من قبل Hotman ، و HMI التفاعلية (واجهة الإنسان الآلة) سهلة للتعلم والتشغيل. مجهزة بمحرك سيرفو جديد تمامًا ،تغذية العجلات في محور واحد وتجهيز الشكل CNC في المحور الثانيهناك توافق جيد بين محرك الخدمة والمحور، وتغذية العجلة دقيقة.
|
لا، لا، لا |
البند |
الوحدة |
النموذج ZYM450 |
|
1 |
قطر الطحن |
ملم | Φ 1-60 |
|
2 |
أحجام عجلات الطحن (OD*W*ID) |
ملم | Φ455x205xΦ228.6 |
|
3 |
أحجام عجلات التحكم (OD*W*ID) |
ملم | Φ255x205xΦ111.2 |
|
4 |
سرعة محور عجلة الطحن |
RPM | 1470 |
|
5 |
تحديد سرعة محور العجلة |
RPM | 0-250 |
|
6 |
محرك طواحين عجلة الطحن |
KW | 18.5 |
|
7 |
محرك فولاذ العجلات المنظم |
KW | 3 |
|
8 |
محرك خدمة تغذية |
KW | 2.4 |
|
9 |
المحرك الخدمي للزي |
KW | 1.0*2 |
|
10 |
محرك دفع مضخة هيدروليكية |
KW | 0.75 |
|
11 |
محرك دفع مضخة التبريد |
KW | 0.37 |
|
12 |
عجلة تنظيم تغذية عجلة يدوية |
ملم |
3.5/ rev، 0.05/g |
|
13 |
تنظيم الدوران الدقيق للعجلة اليدوية |
ملم |
0.1/ rev، 0.001/g |
|
14 |
عجلة يدوية لتغذية طاولة العمل |
ملم | الحد الأدنى للتغذية |
|
15 |
طاولة عمل ذات عجلة يدوية لطيفة |
ملم |
0.2/ rev، 0.001/g. |
|
16 |
عجلة يدوية لتغذية الملابس |
ملم |
2/ rev، 0.01 / جرام. |
|
17 |
زاوية ميل عجلة التحكم |
درجة | +5° ∼-3° |
|
18 |
زاوية العودة للعجلة المنظمة |
درجة | ± 5 درجة |
|
19 |
أحجام الآلة (L*W*H) |
ملم3 | 450 × 1200 × 2000 |
|
20 |
وزن الجهاز | كيلوغرام | حوالي 3500 |
مواصفات هوتمان (عجلة الطحن تعتمد على مادة الجزء)
|
لا، لا، لا |
طريقة الطحن |
الجزء |
مستديرة |
الخامة |
| 1 |
من خلال الطحن |
الجزء القياسي |
≤0.001ملم | ≤Ra0.1 |
| 2 |
في الطحن ((الصب)) |
الجزء القياسي |
≤0.002ملم | ≤Ra0.2 |
