تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | ماكينة طحن داخلية | وحدة التحكم: | Seimens أو Fanuc |
|---|---|---|---|
| قطر عجلة الطحن: | 2-50 مم | قوة محرك تغذية عجلة الطحن: | 16 كيلو واط |
| طحن ثقب قطر: | 6-300 مم | طحن العجلة المغزل RPM: | 20،000/24،000/40،000/60،000 |
| حركة المحور Z: | 410 ملم | سرعة تغذية عجلة الطحن: | 0.1-5 مم/دقيقة |
| طحن قوة محرك عجلة: | 7.5-15 كيلو واط | سرعة طحن عجلة: | 1450-2800 دورة في الدقيقة |
| Max. الأعلى. Grinding Height ارتفاع الطحن: | 200-400 مم | Max. الأعلى. Grinding Length طول الطحن: | 200-400 مم |
| الأعلى. عرض الطحن: | 200-400 مم | قوة محرك تغذية المنضدة: | 0.75-2.2 كيلو واط |
| سرعة تغذية المنضدة: | 0.1-5 مم/دقيقة | قوة محرك المنضدة: | 0.75-2.2 كيلو واط |
| سرعة المنضدة: | 0.1-3.5 دورة في الدقيقة | ||
| إبراز: | آلة طحن داخلية CNC للفولاذ المقسى,آلة طحن داخلية بسعة 300 ملم,آلة طحن دقيقة بتغذية 0.001 ملم,Internal grinder machine with 300mm capacity,Precision grinding machine 0.001mm feed |
||

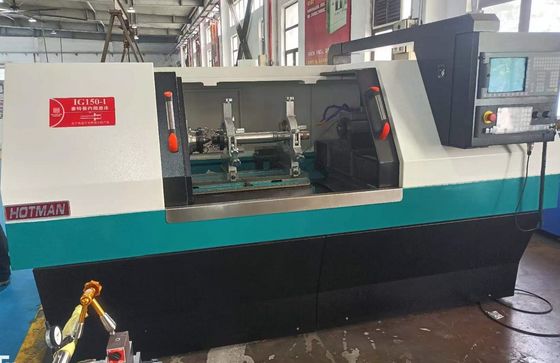

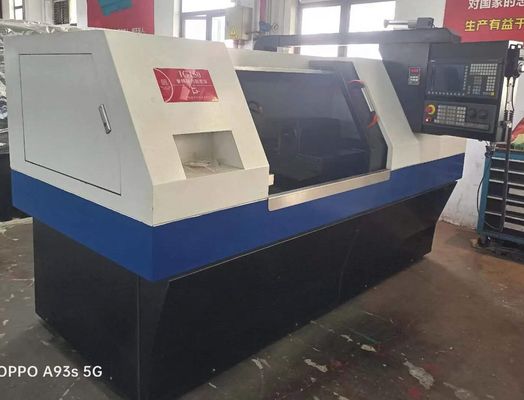

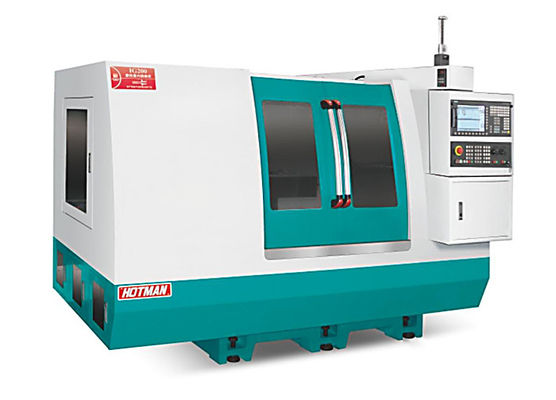

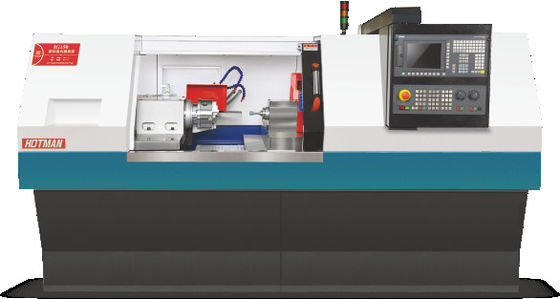

مطحنة داخلية CNC عالية الدقة - IG-300
وصف الجهاز:
1. يتم صب الهيكل والمكونات من الحديد الزهر عالي الجودة من Milhanna FC30، والذي يخضع لمعالجة حرارية طبيعية ثم يعالج بالشيخوخة الطبيعية. تتم معالجة المكونات بواسطة YASDA و MITSUI SEIKI و TOSHIBA و ELB وغيرها من المعدات ذات المستوى العالمي لمرة واحدة. يمكن أن يصل الحجم الدقيق إلى مستوى الميكرون، لضمان المكونات الأساسية للمعدات عالية الدقة.
2. يتم تزييت القضبان الإرشادية للآلة والبراغي الكروية الدقيقة باستمرار بواسطة نظام تزييت أوتوماتيكي لضمان عمر خدمة أطول ودقة أعلى. يتم فصل نظام التبريد عن الهيكل للقضاء على الاهتزاز وتبديد الحرارة بشكل جيد.
3. مجهزة بنظام طحن أوتوماتيكي CNC من Siemens 828D، وتطوير ثانوي، وتشغيل أحمق للحوار بين الإنسان والآلة، مع العديد من المعدات الاختيارية للاختيار من بينها، بما في ذلك جهاز طحن الثقوب الداخلية، وجهاز القياس النهائي الأوتوماتيكي، وجهاز قياس القطر الخارجي الأوتوماتيكي، إلخ.
4. يتكون نظام تغذية الطحن من مسار V ومسار مسطح من مجرفة دقيقة مصنوعة يدويًا، مع نظام تزييت أوتوماتيكي وبرغي كروي طحن دقيق من المستوى C3، والذي يمكنه تحقيق حركة سلسة، ودقة تحديد المواقع المتكررة الممتازة وعمر مسار طويل.

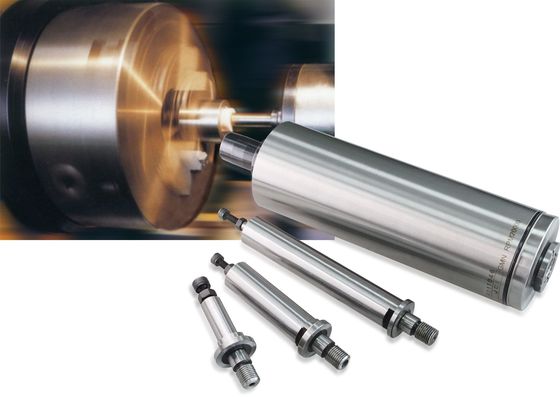

5. التكوين القياسي لعمود دوران عجلة الطحن هو هيكل محمل خلفي بأربعة وخلفي باثنين. يمكن أيضًا تحديد عمود دوران الضغط الديناميكي والثابت عالي الدقة، والذي يتميز بدقة دوران عالية، وصلابة ديناميكية عالية، ومقاومة جيدة للاهتزاز، وكفاءة طحن عالية، وجودة سطح طحن جيدة. لطحن قطعة العمل الخاصة، يمكن تعديل سرعة عجلة الطحن، حتى 3500 دورة في الدقيقة و 60 مترًا في الثانية.

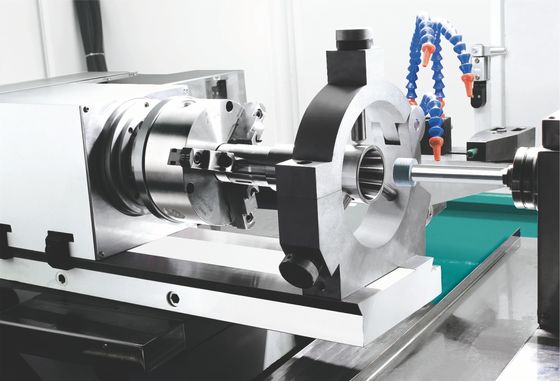

6. تم تصميم المقعد الخلفي ليكون صلبًا وقويًا. تم تصميم أسطوانة انزلاقية من سبائك الفولاذ المقوى محفورة في جسم الحديد الزهر لحمل قلب MT4 العلوي. يمكن تغيير قوة الرفع للأسطوانة المنزلقة بسهولة عن طريق أزرار الضبط في الخلف. ملحقات خاصة مقعد خلفي لضغط الزيت مع دواسة لتسهيل تفريغ قطع العمل.
7. نظام التحكم العددي Siemens كتكوين قياسي، بعد التطوير الثانوي، واجهة تشغيل صينية بالكامل، سهلة الاستخدام. مجهزة بمحرك سيرفو عالي الأداء من Siemens، يتمتع نظام CNC للمعدات ونظام القيادة بتوافق أفضل، وفي نفس الوقت مع إصلاح الرمل التلقائي ووظيفة التعويض التلقائي، لضمان استقرار ودقة التغذية والطحن.
المواصفات الفنية:
| رقم. | المشروع | الوحدة | الموديل: IG300 | |
| 1 |
المعالجة القدرة | نطاق الفتحة الداخلية للطحن | مم | Φ6～300 |
| 2 | الحد الأقصى لعمق ثقب الطحن | مم | 200 | |
| 3 | القطر الخارجي الأقصى لقطعة العمل | مم | 320 | |
| 4 | قطر الدوران العلوي لأداة الآلة | مم | 380 | |
| 5 | مواصفات ظرف التركيب | مم | 7 "ظرف يدوي / 6" ظرف هيدروليكي | |
| 6 |
عمود دوران الرأس العامل | زاوية دوران مقعد الرأس العامل | درجة | درجتان قبل 15 درجة بعد |
| 7 | سرعة دوران عمود دوران الرأس العامل | دورة في الدقيقة | 50-1500 | |
| 8 | شكل هيكل عمود الدوران | عمود دوران الأكمام / المحمل | ||
| 9 | مواصفات ثقب مخروط عمود الدوران | MT-4 | ||
| 10 | وضع محرك عمود الدوران | محرك سيرفو | ||
| 11 |
المحور X (عمود دوران قطعة العمل) | شوط تغذية المحور X | مم | 410 |
| 12 | سرعة تغذية المحور X | مم / دقيقة | 0.1-10 | |
| 13 | الحد الأدنى لدقة تغذية المحور X | مم | 0.001 | |
| 14 | المحور Z
طاولة العمل | شوط تغذية المحور Z | مم | 400 |
| 15 | سرعة تغذية المحور Z | مم / دقيقة | 0-10000 | |
| 16 | الحد الأدنى لدقة تغذية المحور Z | مم | 0.001 | |
| 17 |
رأس عجلة الطحن
| السرعة القصوى لعمود دوران عجلة الطحن | دورة في الدقيقة | 20000/24000/40000/60000 |
| 18 | عمود دوران بمحرك (اختياري) | كيلوواط | 3.5-12 (S1) قابل للتحديد | |
| 19 | سرعة عجلة الطحن | دورة في الدقيقة | 12000 ~ 60000 قابلة للتحديد | |
| 20 | محرك سيرفو لتغذية المحور X | كيلوواط | 2.2 | |
| 21 | محرك سيرفو لتغذية المحور Z | كيلوواط | 2.2 | |
| 22 | محرك سيرفو للرأس العامل | كيلوواط | 1.5 | |
| 23 | محرك مضخة التبريد | كيلوواط | 0.75 | |
| 24 | محرك مزيت زيت التشحيم | كيلوواط | 0.25 | |
| 25 | أخرى | حجم أداة الآلة (الطول * العرض * الارتفاع) | مم | 2900 * 2020 * 1750 |
| 26 | وزن الآلة | كجم | 3500 | |
