تفاصيل المنتج:
شروط الدفع والشحن:
|
| قطر عجلة الطحن: | 200ملم | زاوية ثقب عجلة الطحن: | 45 درجة |
|---|---|---|---|
| عمق فتحة عجلة الطحن: | 20 ملم | قطر ثقب عجلة الطحن: | 20 ملم |
| مسافة ثقب عجلة الطحن: | 50ملم | رقم فتحة عجلة الطحن: | 4 |
| تباعد ثقب عجلة الطحن: | 50ملم | طحن عجلة المواد: | الماس |
| حجم عجلة الطحن: | 200ملم | سرعة طحن عجلة: | 1400 دورة في الدقيقة |
| سمك عجلة الطحن: | 20 ملم | استهلاك الطاقة: | 2.2 كيلوواط |
| مصدر الطاقة: | كهرباء | النوع: | آلة المطحنة الأسطوانية |
| الجهد: | 380 فولت | ||
| إبراز: | آلة طحن أسطوانية 380 فولت,آلة طحن أسطوانية متعددة الوظائف,آلة طحن أسطوانية كهربائية,Multifunctional Cylindrical Grinder Machine,Electric Cylindrical Grinder Machine |
||

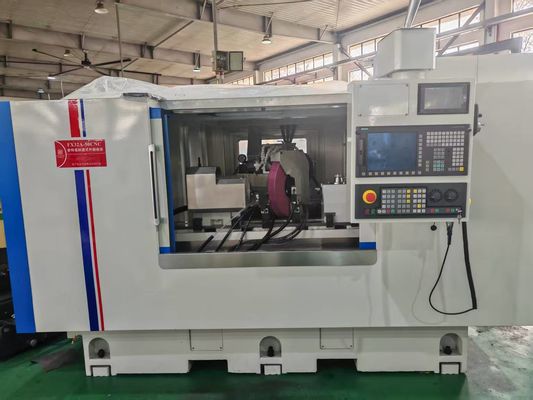

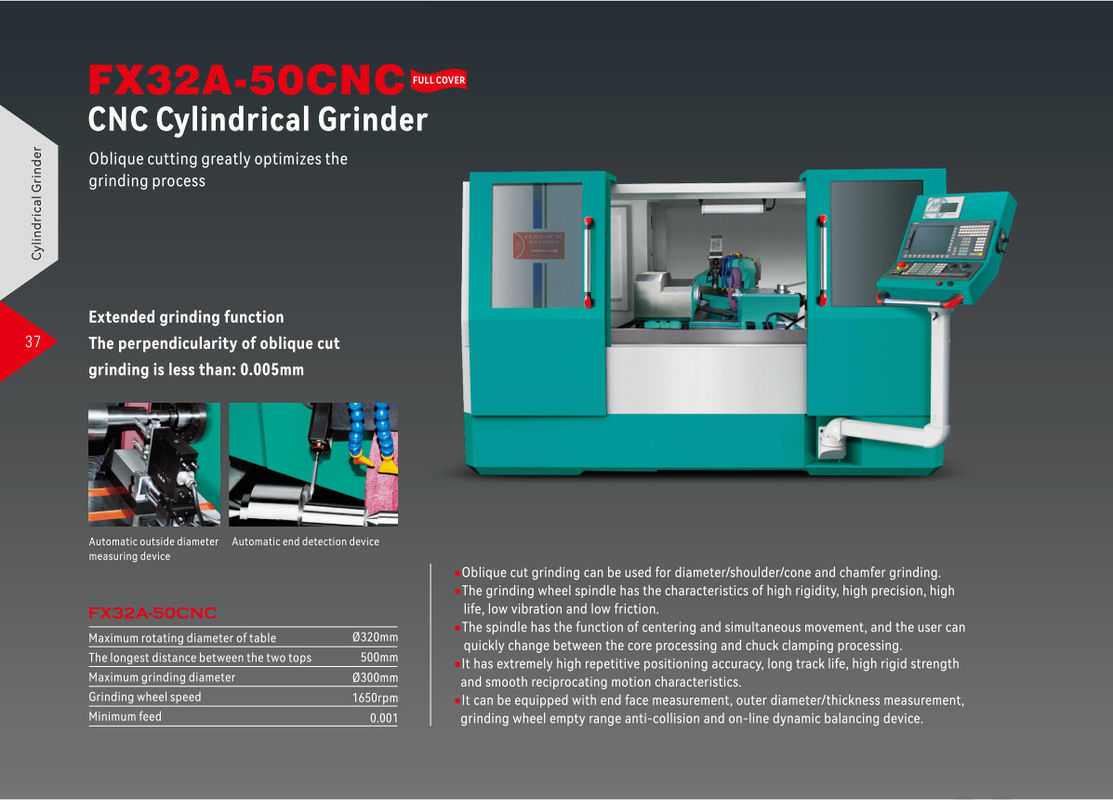

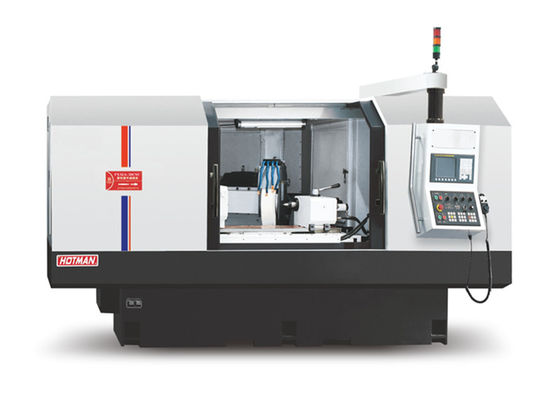

آلة CNC الأسطوانية عالية الدقة FX32A-50CNC
وصف الجهاز:
1يتم صب الجسم والمكونات بواسطة حديد ميلهانا الصلب من الدرجة العالية FC30 ، والذي يتم معالجته بالحراري بشكل طبيعي ثم يتم معالجته بالشيخوخة الطبيعية. يتم معالجة المكونات بواسطة YASDA ،(ميتسوي سيكي)، توشيبا، ELB وغيرها من المعدات عالمية المستوى مرة واحدة معالجة التشغيل. يمكن أن يكون حجم الدقة تصل إلى مستوى ميكرون، لضمان عالية الدقة المعدات المكونات الأساسية.
2يتم تزيين قوالب المرشدة للآلة ومسامير الكرات الدقيقة باستمرار بواسطة نظام التشحيم التلقائي لضمان حياة خدمة أطول ودقة.يتم فصل نظام التبريد من الجسم للقضاء على الاهتزاز وتبديد الحرارة المواتية.
3مجهزة بنظام زيمنس 828D CNC التلقائي للطحن، والتنمية الثانوية، عمل الحوار الإنسانية الآلة، مع العديد من المعدات الاختيارية للاختيار من بينها،بما في ذلك جهاز طحن الثقوب الداخلية، جهاز قياس نهاية أوتوماتيكي، جهاز قياس قطر خارجية أوتوماتيكية، الخ.
4يتكون نظام تغذية الطحن من V ومسار مسطح من مجرفة دقة مصنوعة يدويا، مع نظام التشحيم التلقائي ومسمار كرة طحن دقة مستوى C3،والتي يمكنها تحقيق حركة سلسة، دقة ممتازة في تحديد المواقع المتكررة ومدة حياة طويلة للمسار.
5التكوين القياسي لفولدة عجلة الطحن هو أربعة خلفية و اثنين خلفية هيكل تحمل. يمكن أيضا اختيار الدقة العالية الديناميكية والضغط الفولدة ثابتة،والذي يمتلك خصائص الدقة العالية للدوران، صلابة ديناميكية عالية، مقاومة جيدة للهزات، وكفاءة عالية طحن وجودة سطح طحن جيدة.ما يصل إلى 3500 RPM و 60m/s.
6تم تصميم المقعد الخلفي لتكون صلبة وقوية على حد سواء. تم تصميم أسطوانة انزلاقية من سبيكة معدنية صلبة في جسم الحديد الزهري لحمل النواة العليا MT4.يمكن بسهولة تغيير قوة القفز من الاسطوانة المنزلقة عن طريق أزرار ضبط في الخلفملحقات خاصة ضغط الزيت مقعد الذيل مع دواسة لتسهيل تفريغ أجزاء العمل.
7نظام التحكم العددي من سيمنز كالتكوين القياسي، بعد التطوير الثانوي، جميع واجهة التشغيل الصينية، سهلة الاستخدام.نظام CNC للمعدات ونظام القيادة لديهم توافق أفضل، في نفس الوقت مع إصلاح الرمل التلقائي ووظيفة التعويض التلقائي، لضمان استقرار ودقة التغذية والطحن.
المواصفات التقنية:
| المشروع | الوحدة | النموذج: FX32A-50CNC | |
|
قدرة المعالجة
|
الحد الأقصى للقطر الدوري للطاولة |
ملم | 320 |
|
المسافة القصوى بين إصبعين |
ملم | 500 | |
|
أقصى قطر للطحن |
ملم | 300 | |
|
الحد الأقصى للحمل بين القلبين الجبينيين |
كيلوغرام | 60 ((الوسط العلوي) 20 (الرأس العامل) | |
|
حجم عجلة الطحن (قطر × عرض × فتحة) |
ملم | 450×50×127 | |
| سرعة عجلة الطحن | rpm | 1650 | |
|
الحد الأقصى للسرعة الخطيّة للعجلة الطحن |
م/س | 35 | |
|
نظام التحكم
|
جهاز التحكم | سيمانز | |
|
رأس عجلة الطحن |
زاوية التغذية | درجة | 60 |
|
محور X سرعة الحركة السريعة |
م/دقيقة | 6 | |
| ضربة تغذية | ملم | 260 | |
|
وحدة إعداد الحد الأدنى لمحور X |
ملم | 0.001 | |
|
إطار الرأس |
سرعة الفولاذ | rpm | 50 إلى 500 |
| شكل الغزل | متزامن أو مركزي | ||
| مواصفات الإبهام | MT-4 | ||
|
مقعد الخلف |
المسافة التلسكوبية التلقائية |
ملم | 40 |
| 顶针规格/Thimble مواصفات | MT-4 | ||
|
طاولة العمل |
المحور Z سرعة الحركة السريعة |
م/دقيقة | 8 |
|
الحد الأدنى لتغذية المحور z |
ملم | 0.001 | |
| الحد الأقصى للسفر | 600 | ||
| زاوية الدوران | درجة | +6/-9 | |
|
المحرك |
محرك طواحين عجلة الطحن |
كوايت | 5.5 |
| محرك تغذية محور X | كوايت | 2.2 | |
| محرك تغذية المحور Z | كوايت | 2.2 | |
| محرك فولاذ الإطار الرئيسي | كوايت | 1.5 | |
| محرك مضخة التبريد | كوايت | 0.18 | |
| محرك مضخة النفط | كوايت | 0.75 | |
| زيت التشحيم | كوايت | 0.1 | |
|
الدقة القياسية |
مستديرة | ملم | 0.0015 |
| الهدر | ملم | 0.003 | |
| التوالي | ملم | 0.003 | |
| دقة تحديد الموقع على محور X | ملم | 0.003 | |
| دقة تحديد الموقع على محور Z | ملم | 0.004 | |
|
دقة تحديد المواقع المتكررة في محور X |
ملم | 0.002 | |
|
دقة تحديد المواقع المتكررة على محور Z |
ملم | 0.002 | |
| الخامة | ملم | ≤Ra0.25 | |
|
غيرها |
صافي وزن الجهاز | كيلوغرام | 5000 |
| إجمالي وزن الجهاز | كيلوغرام | 6000 | |
|
حجم العبوة (الطول * العرض * الارتفاع) |
ملم | 3500 × 3000 × 2000 | |
