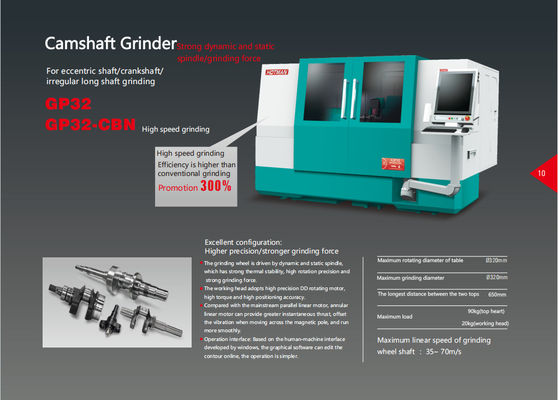

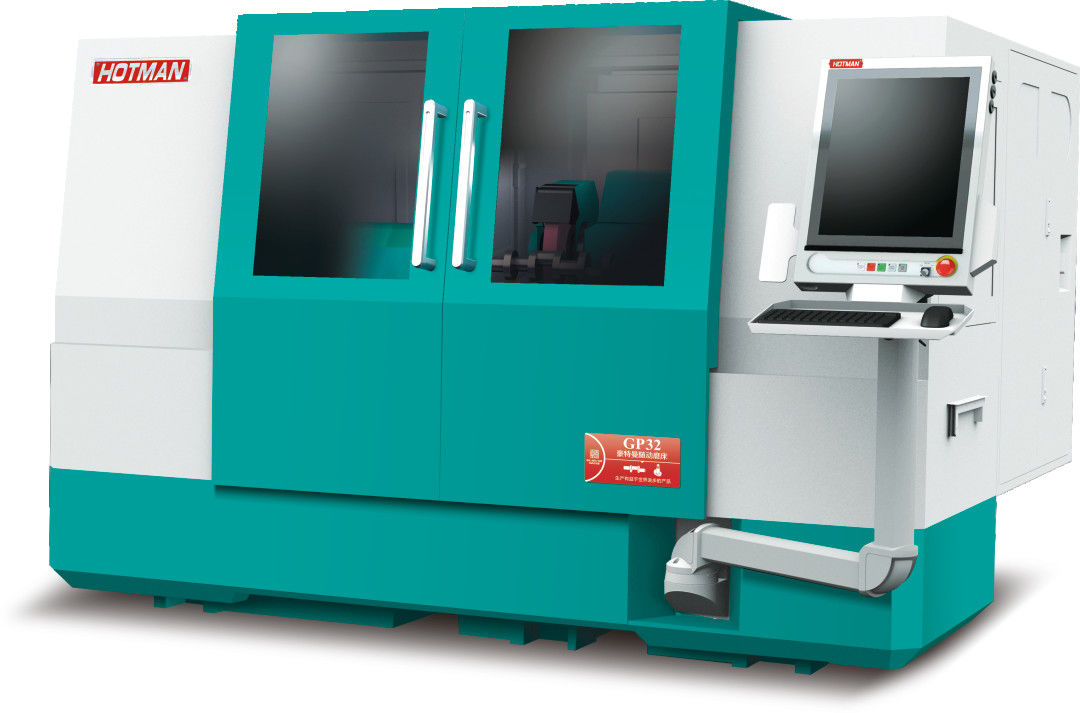

آلة طحن عمود الكامات CNC GP32-CBN بقطر عجلة 400 مم

صورة كبيرة : آلة طحن عمود الكامات CNC GP32-CBN بقطر عجلة 400 مم

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	HOTMAN
إصدار الشهادات:	CE
رقم الموديل:	GP32-CBN

شروط الدفع والشحن:

الحد الأدنى لكمية:	1
الأسعار:	USD1-600000/SET
تفاصيل التغليف:	صندوق خشب
وقت التسليم:	70 يومًا
شروط الدفع:	T / T ،
القدرة على العرض:	10/مجموعة/شهر

مفصلة وصف المنتج

Grinding Wheel Diameter:	400mm	Grinding length:	550mm
Grinding Wheel Motor Brand:	Siemens	Grinding Wheel Motor Insulation Grade:	F
Type:	Camshaft Grinding Machine	Grinding Wheel Motor Current:	13A
Grinding Wheel Motor Frequency:	50Hz	Grinding Wheel Motor Model:	1LE1001-1CB23-4AB4
Grinding Wheel Motor Power:	7.5kw	Grinding Wheel Motor Protection Level:	IP54
Grinding Wheel Motor Rotating Direction:	CW/CCW	Grinding Wheel Motor Speed:	1420rpm
Grinding Wheel Motor Voltage:	380V	Grinding Wheel Speed:	1400rpm
Grinding Wheel Width:	50mm
إبراز:	آلة طحن الشعبية للدراجات النارية,آلة طحن عجلة المضخة , Pump Camshaft Grinding Machine

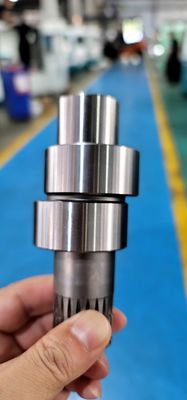

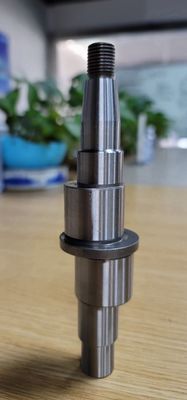

آلة طحن كاميرات CNC، آلة طحن عمود الكامات GP32-CBN لمحركات الديزل المصنوعة من السبائك الصلبة، والدراجات النارية، وعمود الكامات للمضخات

أهم الميزات

هيكل سرير فائق الصلابة لتحقيق ثبات فائق
شبكة Renishaw دائرية مدمجة لتحقيق دقة فائقة
عمود دوران عجلة الطحن الديناميكي والثابت عالي الدقة بتصميم سويسري
دليل خطي للمحور X مع هيكل بكرة ذاتي الدوران
طاولة قيادة لولبية كروية دقيقة من اليابان C2
محرك خطي أسطواني فريد لرأس عجلة الطحن (المحور X)
تغذية مقياس Heidenhain 50 nm
إطار رأس قطعة العمل الدقيق مزدوج الغرض ثابت/دوّار مع تعويم هوائي
مقعد خلفي عائم هوائي عالي الصلابة
خيارات تكوين مرنة متاحة

المواصفات الفنية

أبعاد الآلة وسعتها

ارتفاع المركز	210 ملم
القطر الأقصى للدوران	Φ400 ملم
القطر الأقصى للطحن	Φ550 ملم
طول الطحن بين القمتين	550 ملم
أقصى تحمل بين القمتين	60 كجم

مواصفات عجلة الطحن

حجم عجلة الطحن القياسي (Φ×W×B)	Φ450×20-50×127 ملم
حجم عجلة الطحن الخاصة (Φ×W×B)	Φ510×15-50×203 ملم
طاقة محرك عمود دوران عجلة الطحن	3.75 كيلو واط/5.5 كيلو واط
السرعة الخطية القصوى لعجلة الطحن	45 م/ث

المكونات الأساسية

يتم صب الهيكل والمكونات بواسطة حديد الزهر عالي الجودة Milhanna FC30، والذي يخضع للمعالجة الحرارية الطبيعية والشيخوخة الطبيعية. تتم معالجة المكونات بواسطة معدات عالمية المستوى بما في ذلك YASDA و MITSUI SEIKI و TOSHIBA و ELB بدقة تصل إلى مستوى الميكرون.

مزودة بنظام طحن أوتوماتيكي CNC Siemens 828D مع تطوير ثانوي لتشغيل سهل الاستخدام. تشمل المعدات الاختيارية جهاز طحن الثقوب الداخلية، وجهاز قياس النهاية الأوتوماتيكي، وجهاز قياس القطر الخارجي الأوتوماتيكي.

يتميز نظام تغذية الطحن بمسارات V ومسطحة دقيقة مصنوعة يدويًا مع نظام تشحيم أوتوماتيكي وبرغي كروي طحن دقيق من المستوى C3 لحركة سلسة ودقة تحديد المواقع المتكررة الممتازة.

السمات الفنية

قطر عجلة الطحن	400 ملم
طول الطحن	550 ملم
ماركة محرك عجلة الطحن	سيمنز
طاقة محرك عجلة الطحن	7.5 كيلو واط
جهد محرك عجلة الطحن	380 فولت
سرعة عجلة الطحن	1400 دورة في الدقيقة
عرض عجلة الطحن	50 ملم

مواصفات إضافية

حجم البصمة	3800×3200 ملم×2195
الارتفاع	2170 ملم
الوزن الصافي	5440 كجم
ضوضاء الآلة القياسية	أقل من 75 ديسيبل (A)
نطاق درجة الحرارة المحيطة	0-40 درجة مئوية
الرطوبة المحيطة	أقل من أو يساوي 75٪
