تفاصيل المنتج:
شروط الدفع والشحن:
|
| قطر عجلة الطحن: | 400ملم | طول الطحن: | 550 مم |
|---|---|---|---|
| العلامة التجارية لمحرك عجلة الطحن: | سيمنز | درجة عزل محرك عجلة الطحن: | F |
| النوع: | آلة طحن عمود الحدبات | طحن عجلة المحرك الحالي: | 13 أ |
| تردد محرك عجلة الطحن: | 50 هرتز | نموذج محرك عجلة الطحن: | 1LE1001-1CB23-4AB4 |
| طحن قوة محرك عجلة: | 7.5كيلوواط | مستوى حماية محرك عجلة الطحن: | IP54 |
| طحن عجلة اتجاه دوران المحرك: | CW / CCW | سرعة محرك عجلة الطحن: | 1420دورة في الدقيقة |
| طحن عجلة محرك الجهد: | 380 فولت | سرعة طحن عجلة: | 1400 دورة في الدقيقة |
| عرض عجلة الطحن: | 50ملم | ||
| إبراز: | آلة طحن الشعبية للدراجات النارية,آلة طحن عجلة المضخة,Pump Camshaft Grinding Machine |
||

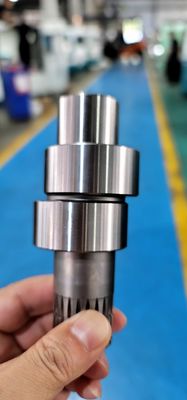

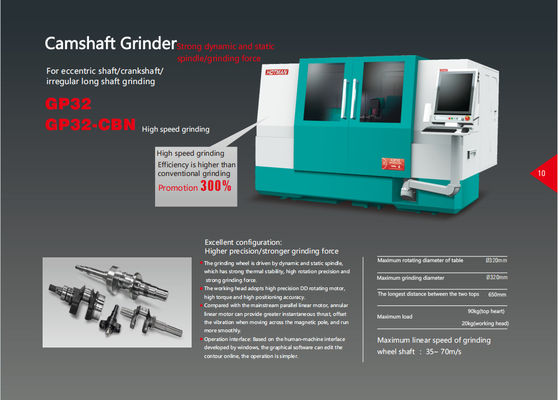

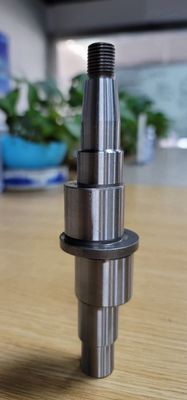

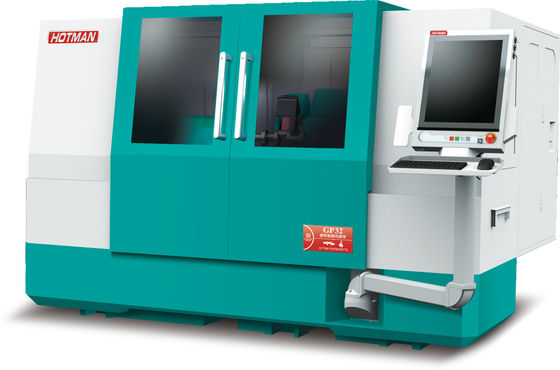

آلة طحن الشعبية للصلبة الصلبة GP32-CBN
1هيكل السرير الصلب جداً
2.الشبكة الدائرية المدمجة في رينيشاو مع دقة فائقة عالية ورأس قطعة العمل القاسية المباشرة
3تصميم سويسري للدوائر الديناميكية والستاتية عالية الدقة.
4. x محور خطي دليل مع الدوار الذاتي هيكل الدوار مع قدرة عالية تحمل.
5طاولة قيادة الكرات الدقيقة اليابانية C2
6يستخدم رأس عجلة الطحن (محور X) المحرك الخطي الأسطواني الفريد من أنكا.
7هايدنهايين 50 نانومتر ردود فعل مقياس الشبكة.
8إطار رأس قطعة العمل الدقيقة الثنائية الأغراض الثابتة / الدوارة ، مجهزة بوظيفة تعويم الهواء.
9مقعد الذيل ذو الصلابة العالية
10تكوين خيارات مرنة
وصف الجهاز:
1يتم صب الجسم والمكونات بواسطة حديد ميلهانا الصلب من الدرجة العالية FC30 ، والذي يتم معالجته بالحراري بشكل طبيعي ثم يتم معالجته بالشيخوخة الطبيعية. يتم معالجة المكونات بواسطة YASDA ،(ميتسوي سيكي)، توشيبا، ELB وغيرها من المعدات عالمية المستوى مرة واحدة معالجة التشغيل. يمكن أن يكون حجم الدقة تصل إلى مستوى ميكرون، لضمان عالية الدقة المعدات المكونات الأساسية.
2مجهزة بنظام زيمنس 828D CNC التلقائي للطحن، والتنمية الثانوية، عمل الحوار الإنسانية الآلة، مع العديد من المعدات الاختيارية للاختيار من بينها،بما في ذلك جهاز طحن الثقوب الداخلية، جهاز قياس نهاية أوتوماتيكي، جهاز قياس قطر خارجية أوتوماتيكية، الخ.
3يتكون نظام تغذية الطحن من V ومسار مسطح من مجرفة دقة مصنوعة يدويا، مع نظام التشحيم التلقائي ومسمار كرة طحن دقة مستوى C3،والتي يمكنها تحقيق حركة سلسة، دقة ممتازة في تحديد المواقع المتكررة ومدة حياة طويلة للمسار.
4التكوين القياسي لفولدة عجلة الطحن هو أربعة خلفية و اثنين خلفية هيكل تحمل. يمكن أيضا اختيار الدقة العالية الديناميكية والضغط الفولدة ثابتة،والذي يمتلك خصائص الدقة العالية للدوران، صلابة ديناميكية عالية، مقاومة جيدة للهزات، وكفاءة عالية طحن وجودة سطح طحن جيدة.ما يصل إلى 3500 RPM و 60m/s.
5تم تصميم المقعد الخلفي لتكون صلبة وقوية على حد سواء. تم تصميم أسطوانة انزلاقية من سبيكة معدنية صلبة في جسم الحديد الزهري لحمل النواة العليا MT4.يمكن بسهولة تغيير قوة القفز من الاسطوانة المنزلقة عن طريق أزرار ضبط في الخلفملحقات خاصة ضغط الزيت مقعد الذيل مع دواسة لتسهيل تفريغ أجزاء العمل.
6نظام التحكم العددي من سيمنز كالتكوين القياسي، بعد التطوير الثانوي، جميع واجهة التشغيل الصينية، سهلة الاستخدام.نظام CNC للمعدات ونظام القيادة لديهم توافق أفضل، في نفس الوقت مع إصلاح الرمل التلقائي ووظيفة التعويض التلقائي، لضمان استقرار ودقة التغذية والطحن.
المواصفات التقنية التفصيلية والوظائف الهيكلية لآلات الأدوات:
| مشروع | المعلم |
| نطاق العمل | |
| ارتفاع المركز | 210 ملم |
| الحد الأقصى لقطر الدوران | Φ400mm |
| أقصى قطر للطحن | Φ550mm |
| طول الطحن بين اثنين من القمم | 550ملم |
| دورة الطاولة (النوع 600) | +6°/-9° |
| الحد الأقصى للدعامة بين قممين | 60 كجم |
| حامل عجلة الطحن | |
| نطاق زاوية قابل للدوران (يدوياً) | ± 15 درجة |
| نوع محور عجلة الطحن |
العمود الرئيسي للطاحونة الديناميكية والستاتية (القياسية مع تبريد الزيت) |
| نطاق سرعة محور عجلة الطحن | 1650/1850/2100دورة في الدقيقة |
|
حجم عجلة الطحن القياسية (φ × W × B) |
Φ450×20-50×127ملم |
|
حجم عجلة الطحن الخاصة (φ × W × B) |
Φ510×15-50×203mm |
|
قوة المحرك في محرك محور عجلة الطحن |
3.75 كيلوواط/5.5 كيلوواط |
|
الحد الأقصى للسرعة الخطيّة للعجلة الطحن |
45m/s |
|
وضع تبريد محور عجلة الطحن |
تبريد الزيت |
| هيكل رأس القطعة | |
|
تنظيم السرعة بدون خطوات في نطاق السرعة |
0-600دورة في الدقيقة |
| حفرة الحفرة | MT-4 |
| نموذج غلاف محول الأدوات | MT-4 |
|
نطاق زاوية الدوران لإطار رأس قطعة العمل |
+15°/-15° |
|
الحد الأقصى لحمل العقدة (مع الأدوات) |
150Nm |
|
قوة المحرك المزامنة المغناطيس الدائم (S1-100٪/KW) |
3 كيلوواط |
|
عزم الدوران المسمّى المستمر للخروج (S1-100٪/A) |
47.8Nm |
| العلامة التجارية للتشفير | رينيشاو |
| وضع التبريد بالدوامة | التبريد بالماء |
|
دقة تحديد المواقع المتكررة لدوران إطار الرأس |
±2 ثواني قوس |
| مخرج فتحة الشفاف في نهاية العمود | ≤0.001 |
| مخرج وجه نهاية الغزل | ≤0.002 |
| صلابة المحور (N/um) | ≥ 500 |
| الصلابة الشعاعية (N/um) | ≥400 |
| وضع حركة إطار الرأس | معيار طوفان الهواء اليدوي |
| مقعد الخلف | |
| قطر الغطاء | Φ50mm |
| ضربة الأكمام | 40ملم |
| مورس كونير | MT-4 |
| وضع حركة الذيل | معيار طوفان الهواء اليدوي |
| تغذية حامل العجلات - محور X (محرك خطي) | |
| الحد الأقصى للمسار في محور X | 300ملم |
| الحد الأقصى للدفع من المحرك الخطي محور X | 1660-3060N |
| تسارع المحرك الخطي على محور X | ≤0.2G |
| سرعة التغذية القصوى على محور X | 15m/min |
|
الحد الأدنى لتغذية HPG (العجلة اليدوية الإلكترونية) |
0.0001ملم |
| الحد الأدنى للطعام القابل للبرمجة | 0.0001ملم |
|
الحد الأدنى للدقة من حاكم الشبكة الإضافية في هايدهام |
0.0001ملم |
| دقة تحديد موقع الغذاء على محور X | ≤0.0016ملم |
|
دقة تحديد المواقع المتكررة في محور X |
≤0.0014ملم |
| مشروع | المعلم |
|
محور Z لتغذية الطاولة (محرك الخدمة) |
|
| ضربة المحور Z (النوع 600) | 750ملم |
| قوة محرك الخدمة على المحور Z | 2.2 كيلوواط |
| سرعة التغذية القصوى في محور Z | 8m/min |
|
الحد الأدنى لزيادة عجلة اليد الإلكترونية HPG |
0.0001ملم |
| الحد الأدنى للطعام القابل للبرمجة | 0.0001ملم |
|
الحد الأدنى للدقة من حاكم هايدهام الزائد للشبكة (اختياري) |
0.0005ملم |
| نظام التحكم | |
| نظام التحكم العددي | رينيوم الصوديوم |
| البرمجيات | واجهة تفاعلية رسومية |
| شاشة العرض | 10شاشة TFT ملونة بقيمة.4 بوصة |
| لوحة المفاتيح | لوحة مفاتيح كاملة |
| الذاكرة | 3Gb |
| عدد محاور التحكم |
يمكن التحكم في ما يصل إلى 7 محاور |
| واجهة | USB/RS232 |
| آلات الأدوات الكهربائية | |
| مصدر طاقة ثلاثي المراحل القياسي | 380 فولت 3 في 20 هرتز |
| فولتاج حلقة التحكم | 110vAC/24vDC |
| نطاق انحراف الجهد المدخل | +/-10٪ |
|
استهلاك الطاقة في الحمل الكامل (المحرك الرئيسي) |
36KVA |
| إمدادات النيوماتيك | |
| ضغط الدخول | 5.5بار |
| التدفق المطلوب | 40-50 لتر/دقيقة |
| معيار مصدر الهواء | BS ISO 8573-1:2001 |
| المعلم البيئي | |
| ضوضاء الجهاز القياسية | < 75dB ((A) |
| درجة حرارة البيئة | 0-40 درجة مئوية |
| الرطوبة المحيطة | ≤ 75% |
| غيرها | |
| حجم البصمة | 3800×3200ملم ×2195 |
| الطول | 2170ملم |
| الوزن الصافي | 5440 كجم |
