طاحونة CNC داخلية متعددة الأدوات اختياري للقطعة القصيرة والأطول ، آلة طحن داخلية

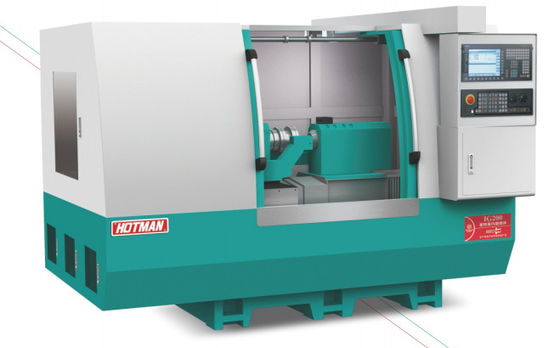

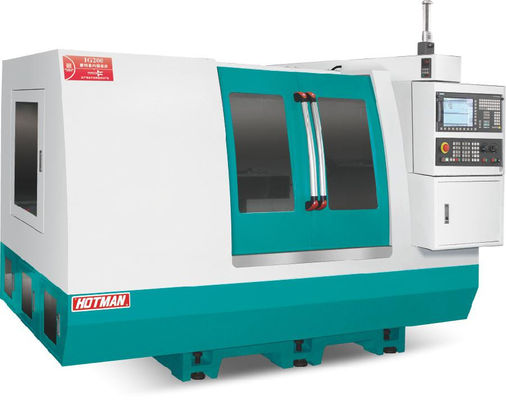

طاحونة داخلية عالية الدقة CNC IG200

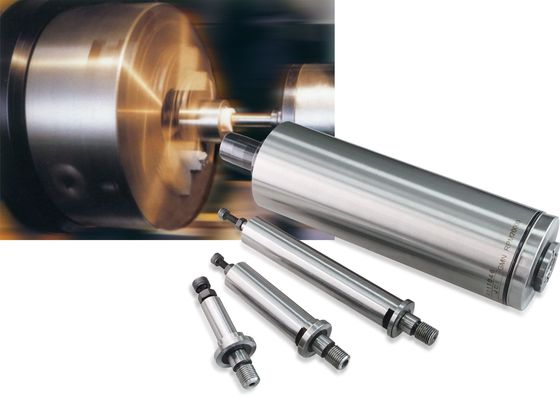

يتبنى محور عجلة الطحن محور كهربائي مع خصائص السرعة العالية والدقة العالية والصلابة العالية والاهتزاز المنخفض والضوضاء المنخفضة وارتفاع درجة الحرارة المنخفضة.يتم تبريد نظام القيادة بواسطة نظام تبريد المياه لضمان أن يعمل رأس عجلة الطحن دائمًا في حالة مستقرة حراريًا، مما يجعل عجلة الطحن أكثر استقرارًا ، ويتضاعف كفاءة العمل. وفقًا لاحتياجات المعالجة ، فإن المواسير الكهربائية ذات سرعات مختلفة من 24000-60000rpm اختيارية.لأجزاء العمل ذات الدوائر الداخلية العميقة، يمكن تخصيص محور متكامل لتحقيق طحن دقيق.

نظام التشحيم المركزي التلقائي يزيل المبادئ الخطيّة للآلة والمسامير الكروية بشكل مستمر، مما يضمن حياة خدمة أطول ودقة عالية.يتم فصل نظام التبريد مع جسم الآلة، الذي يزيل الاهتزاز ويساعد الإشعاع الحراري.

يتم استخدام نظام سيمانس 828D CNC.

• يتم إنشاء برنامج طحن تلقائيًا من خلال واجهة سهلة الاستخدام ، باستخدام أدوات البرمجة الرسومية shopmill / shopturn ، لا تحتاج إلى رموز G خاصة (اختياري).
• لا حاجة إلى بطارية أو مروحة تبريد ولا حاجة إلى بطارية ذاكرة لمبرمج المحرك
• رابط إيثيرنت. لا يوجد حد لقدرة USB (على الخط) وبطاقة CF. يمكن تعديل البرامج في بطاقة USB و CF حسب الرغبة. مراقبة العملية على الخط. ويمكن حفظ البيانات إلى الأبد.
• عملية عرض مع الرسوم المتحركة.
• هناك أنواع من الوظائف الاختيارية، بما في ذلك قياس السطح النهائي التلقائي، قياس القطر الداخلي التلقائي، مخزون الذيل الهيدروليكي، نظام التحميل والتفريغ التلقائي المتكاملة للغاية،وهكذا.
• تلقائيا التعبئة العجلة وتعويض الحفاظ على الدقة العالية والاستقرار لتغذية وطحن.

يتبنى محور التغذية تصميم دليل خطي عالي الدقة لكل حمولة ، والذي يمكن أن يتحمل الأحمال في جميع الاتجاهات ،يسلط الضوء على خصائص معامل الاحتكاك المنخفض ويقضي على فجوات الحركة، مما يوفر ضمانًا عمليًا لتحقيق دقة البرمجة 0.001 ملم ؛ المسامير الكروية عالية الدرجة لديها حماية ممتازة للدقة.

1مناسبة لقطع الغيار الكبيرة:

البرمجيات الرسومية ذات الهيكل الصلب للغاية

2صلابة عالية:

تصميم صلبة عالية من سرير و إطار عجلة طحن، إطار رأس قطعة العمل، آلية التغذية، الخ، للحصول على حجم كبير، والمزيد من الإعفاء، ومنتجات صلابة عالية لتوفير دعم العملية.

3كفاءة عالية:

ويمكن اختيار أدوات طحن مختلفة للتكيف مع معالجة المنتجات ذات الفتحات المختلفة. بالإضافة إلى قلم الماس ، يتوفر أيضًا التكريس بالرول.يمكن استخدام عجلة طحن CBN السيراميكية للطحن الفعال، ويمكن استخدام أداة مقياس القطر الداخلي Mabos لقياس القطر الداخلي عبر الإنترنت.

4.استقرار عالي:

يتم اختيار الأجزاء الرئيسية للآلات من العلامات التجارية العالمية العليا لضمان موثوقية واستقرار الدقة للآلات في دورة الحياة.

5.الراحة العالية:

تصميم البرنامج الرسومي يسمح للمشغل بإدخال المعلمات من خلال واجهة سهلة الاستخدام لتوليد إجراءات ذات صلة بسرعة لطحن القطعة المستخدمة ، وتجهيز عجلة الطحن ،القياس عبر الإنترنت، إلخ

6أمن عالي

حراسة آلة مغلقة بالكامل ونوافذ مراقبة زجاجية متقدمة، توقف طارئ، مفتاح واحد خلف، تصميم قفل الباب الأمني للمشغلين لتوفير الأمن.

نطاق طحن القطر الداخلي:Ø6~200ملم

أعمق ثقب للطحن:170ملم

الحد الأقصى للطاولة500ملم

سرعة الغزل في عجلة الطحن:0~32000دورة في الدقيقة

الحد الأدنى لقرار إمدادات المحور X/Z:0. 001ملم
