تفاصيل المنتج:
شروط الدفع والشحن:
|
| قطر عجلة الطحن: | الحد الأدنى 6 ملم، الحد الأقصى 150 ملم | أقصى عمق للطحن: | 150 ملم |
|---|---|---|---|
| طحن قوة محرك عجلة: | 0.75 كيلو واط | سرعة محرك عجلة الطحن: | 2800r / دقيقة |
| طحن عجلة محرك الجهد: | 220 فولت | سرعة طحن عجلة: | 3000 دورة في الدقيقة |
| سمك عجلة الطحن: | 20 ملم | القوة: | 2.2 كيلو واط |
| السرعة: | 2800r / دقيقة | حجم الجدول: | 400ملم |
| سرعة الجدول: | 2-20 م / دقيقة | السفر الجدول: | 300 ملم |
| الجهد: | 220 فولت | الوزن: | 400 كجم |
| زاوية دوران رأس العجلة: | ± 30 درجة | الوزن الصافي: | 1500 كجم |
| وزن قطعة العمل: | 100 كجم | سرعة دوران القطعة: | 50 دورة في الدقيقة |
| قوة محرك الطاولة: | 0.75 كيلو واط | محرك عجلة الطحن: | 7.5كيلوواط |
| قوة محرك رأس العجلة: | 2.2 كيلو واط | التكرار: | 50 هرتز |
| مصدر الطاقة: | الكهربائية | حجم الشغل: | 50-200 ملم |
| تيلستوك تفتق: | MT-3 | الحجم: | 1300*1300*1700ملم |
| إبراز: | طاحونة داخلية ذات قطر داخلي صغير,طاحونة داخلية لقطع العمل بأحجام مختلفة,طاحونة داخلية قطرها 6 ملم على الأقل,Various Size Workpiece Internal Grinder,Minimum 6mm Diameter Internal Grinder |
||

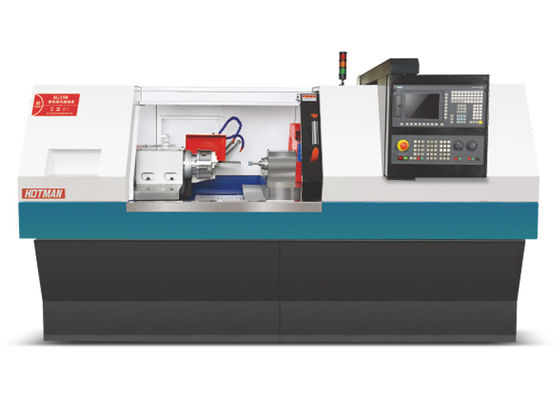

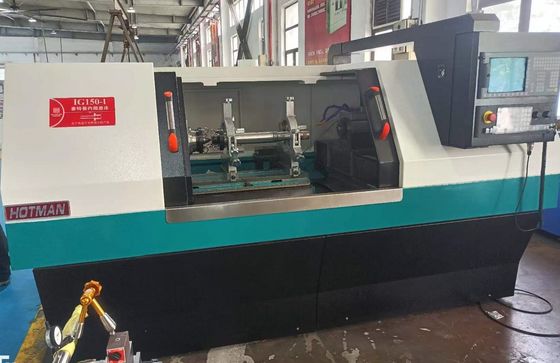

طاحونة داخلية لقطر داخلي صغير لا يقل عن 6 ملم ، قابلة للتطبيق على قطع العمل ذات الأحجام المختلفة
دقة آلة الجهاز:
قائمة اختبارات دقة أدوات الآلات (مضمنة)
بعد طحن (طحن) بواسطة آلة طحن متباينة من هوتمان، يجب استيفاء المتطلبات التالية: (يجب استخدام عجلات طحن مختلفة للمواد المختلفة)
| لا، لا، لا | النموذج | قطعة العمل | مستديرة | الخامة |
| 1. | IC150 | العينة القياسية | ≤0.002ملم | ≤Ra0.25 |
ملاحظة: الطحن الخام (بصفة عامة مقدار الطحن 0.02 ~ 0.05mm) ؛ الطحن الدقيق (بصفة عامة مقدار الطحن 0.005 ~ 0.015mm)
يتم صب الجسم والمكونات بواسطة حديد ميلانا الصلب من الدرجة العالية FC30. يتم معالجة المكونات بواسطة YASDA و MITSUI SEIKI و TOSHIBA و ELB وغيرها من المعدات ذات المستوى العالمي مرة واحدة معالجة التشنج.الحجم الدقيق يمكن أن يصل إلى مستوى الميكرون، لضمان المعدات عالية الدقة المكونات الأساسية.
يتم تزيين قوائم إرشاد الآلة ومسامير الكرات الدقيقة باستمرار بواسطة نظام التشحيم التلقائي لضمان مدة خدمة أطول ودقة.يتم فصل نظام التبريد من الجسم للقضاء على الاهتزاز وتبديد الحرارة المواتية.

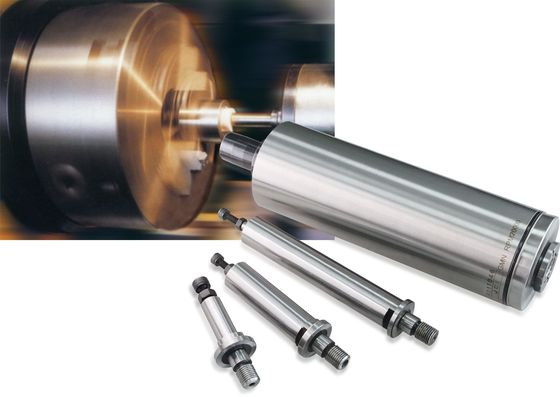

يستخدم محور عجلة الطحن هيكل غلاف محور محورية عالية الدقة من FAG ، دون تزيين منفصل ، صيانة بسيطة ، خالية من الاتصال بين المعادن ،يمتلك محور عجلة الطحن خصائص صلابة عالية ودقة، يمكن أن تحصل على حياة الخدمة شبه دائمة. للطحن الخاص لقطع العمل ، فولاذ محرك اختياري ، مع وظيفة زيادة السرعة الخطية.
مجهزة بنظام زيمنس 828D CNC التلقائي للطحن، وتطوير ثانوي، عمل الحوار الإنسانية الآلة، مع العديد من المعدات الاختيارية للاختيار.
يتكون نظام تغذية الطحن من V ومسار مسطح من مجرفة دقة مصنوعة يدويًا ، مع نظام تزيين تلقائي ومسمار كرة طحن دقيق C3 ،والتي يمكنها تحقيق حركة سلسة، دقة ممتازة في تحديد المواقع المتكررة ومدة حياة طويلة للمسار.
التكوين القياسي لفوهة عجلة الطحن هو أربعة خلفية و اثنين خلفية هيكل تحمل. يمكن أيضا اختيار الدقة العالية الديناميكية والفوهة الضغط الساكن،والذي يمتلك خصائص الدقة العالية للدوران، صلابة ديناميكية عالية، مقاومة جيدة للهزات، وكفاءة عالية طحن وجودة سطح طحن جيدة.ما يصل إلى 3500 RPM و 60m/s.
نظام التحكم العددي لـ (سيمنز) كالتكوين القياسي، بعد التطوير الثانوي، جميع واجهة التشغيل الصينية، سهلة الاستخدامالمعدات نظام CNC ونظام القيادة لديهم تطابق أفضلفي نفس الوقت مع وظيفة التلقائية والإصلاح والتعويض التلقائي،لضمان استقرار ودقة التغذية والطحن.
المواصفات التقنية:
| المشروع | الوحدة | النموذج: IG150 | |
| الحد الأقصى للقطر الدوري للطاولة | ملم | 0-150 |
المسافة القصوى بين | ملم | 600 | |
| أقصى قطر للطحن | ملم | 320 | |
| الحد الأقصى للحمل بين القلبين الجبينيين | كجم ((ب) | 60 ((العمالة العليا) / 20 (العامل فقط) | |
| حجم عجلة الطحن (قطر × عرض × فتحة) | ملم | 455 × 38 ((32-50) × 127 | |
| سرعة عجلة الطحن | rpm | 1650 | |
| الحد الأقصى للسرعة الخطيّة للعجلة الطحن | م/س | 40 ((عجلة طحن عالية السرعة حتى 65) | |
| طلاء عجلات الطحن | ملم | النوع الآلي | |
| زاوية التغذية | درجة | 90 |
| ضربة تغذية | ملم | 250 | |
| محور X سرعة الحركة السريعة | م/دقيقة | 6 | |
| الحد الأدنى لتغذية المحور X | ملم | 0.001 | |
إطار الرأس | سرعة الفولاذ | rpm | 50 إلى 500 |
| شكل الغزل | متزامن أو مركزي | ||
| مواصفات الإبهام | MT-4 | ||
مقعد الخلف | المسافة التلسكوبية التلقائية | ملم | 40 |
| مواصفات الإبهام | MT-4 | ||
طاولة العمل | المحور Z سرعة الحركة السريعة | م/دقيقة | 8 |
| الحد الأدنى لتغذية المحور z | ملم | 0.001 | |
| الحد الأقصى للسفر | ملم | 550 | |
| زاوية الدوران | درجة | + 6/-9 | |
| محرك طواحين عجلة الطحن | KW | 3.75/55 |
| محرك تغذية محور X (سيرفو) | KW | 2.2 | |
| محرك التغذية على المحور Z (سيرفو) | KW | 2.2 | |
| محرك فولاذ الإطار الرئيسي | KW | 0.75 | |
| محرك مضخة التبريد | KW | 0.75 | |
| محرك زيت التشحيم | KW | 0.25*2 | |
| محرك مضخة النفط | KW | 0.75 | |
| صافي وزن الجهاز | كيلوغرام | 3300 |
| إجمالي وزن الجهاز | كيلوغرام | 3500 | |
| حجم العبوة (الطول * العرض * الارتفاع) | ملم | 2800*2000*2000 | |
