| سرعة تغذية عجلة الطحن: | 0.01-0.2 مم/دقيقة | سرعة الجدول: | 0.1-3 م / دقيقة |
|---|---|---|---|
| قطر عجلة الطحن: | 6-200 ملم | طحن عجلة تغذية عزم دوران المحرك: | 1.5 نيوتن متر |
| سرعة طحن عجلة: | 32000 دورة في الدقيقة | طحن عجلة تغذية قوة المحرك: | 0.75 كيلو واط |
| قوة محرك الطاولة: | 0.75 كيلو واط | طحن عجلة تغذية المحرك التكرار: | 0.001 مم |
| الحد الأدنى للدقة في محور إمدادات X/Z: | 0.001 مم | ماكس Worktable Travel: | 500 ملم |
| سرعة تغذية المحور X: | 0.1-15 | ||
| إبراز: | آلة طحن داخلية عالية الدقة,آلة طحن داخلية كبيرة الحجم,آلة طحن داخلية CNC,Large Size Internal Grinding Machine,CNC Internal Grinding Machine |
||
آلة طحن داخلية عالية الدقة لـ CNC لحجم كبير ، حجم الطحن الزائد لقطع العمل
وصف الجهاز:
1يتم صب الجسم والمكونات بواسطة حديد ميلهانا الصلب من الدرجة العالية FC30 ، والذي يتم معالجته بالحراري بشكل طبيعي ثم يتم معالجته بالشيخوخة الطبيعية. يتم معالجة المكونات بواسطة ياسدا ،(ميتسوي سيكي)، توشيبا، ELB وغيرها من المعدات عالمية المستوى مرة واحدة معالجة التشبيك. يمكن أن يكون حجم الدقة تصل إلى مستوى ميكرون، لضمان عالية الدقة المعدات المكونات الأساسية.
2نظام التشحيم المركزي التلقائي يزيل المبادئ الخطيّة للآلة و المسامير الكروية بشكل مستمر، مما يضمن حياة خدمة أطول ودقة عالية.يتم فصل نظام التبريد مع جسم الآلة، الذي يزيل الاهتزاز ويساعد الإشعاع الحراري.
3يستخدم فولاذ عجلة الطحن فولاذًا كهربائيًا له خصائص السرعة العالية والدقة العالية والصلابة العالية والاهتزاز المنخفض والضوضاء المنخفضة وارتفاع درجة الحرارة المنخفضة.يتم تبريد نظام القيادة بواسطة نظام تبريد المياه لضمان أن يعمل رأس عجلة الطحن دائمًا في حالة مستقرة حراريًا، مما يجعل عجلة الطحن أكثر استقرارًا ، ويتضاعف كفاءة العمل. وفقًا لاحتياجات المعالجة ، فإن المواسير الكهربائية ذات سرعات مختلفة من 24000-60000rpm اختيارية.لأجزاء العمل ذات الدوائر الداخلية العميقة، يمكن تخصيص محور متكامل لتحقيق طحن دقيق.
4يتبنى نظام سي ان سي الالماني سيمنز وقد خضع لمزيد من التطوير.لديها واجهة تشغيل سهلة الاستخدام للحوار بين الإنسان والآلة ومجهزة بمحركات سيرفو عالية الأداء من سيمنس، مما يجعل نظام CNC المعدات ونظام النقل لديها توافق أفضل. كما أنه يحتوي على الرمل تلقائي وتشغيل التراجع التلقائي،الذي يضمن استقرار ودقة الغذاء والطحن.
5يتكون نظام تغذية الطحن من V ومسار مسطح من مجرفة دقة مصنوعة يدويا، مع نظام التشحيم التلقائي ومسمار كرة طحن دقة مستوى C3،والتي يمكنها تحقيق حركة سلسة، دقة ممتازة في تحديد المواقع المتكررة ومدة حياة طويلة للمسار.
6التكوين القياسي لفولدة عجلة الطحن هو أربعة خلفية و اثنين خلفية هيكل محمل. يمكن أيضا اختيار الدقة العالية الديناميكية والضغط الساكن فولدة،والذي يمتلك خصائص الدقة العالية للدوران، صلابة ديناميكية عالية، مقاومة جيدة للهزات، وكفاءة عالية طحن وجودة سطح طحن جيدة.ما يصل إلى 3500 RPM و 60m/s.
7تم تصميم المقعد الخلفي لتكون صلبة وقوية. تم تصميم أسطوانة زلقة من الفولاذ اللاصق المقاومة في الجسم الحديدي المصبوب لحمل النواة العليا MT4.يمكن بسهولة تغيير قوة القفز من الاسطوانة المنزلقة عن طريق أزرار ضبط في الخلفملحقات خاصة ضغط الزيت مقعد الذيل مع دواسة لتسهيل تفريغ أجزاء العمل.
8نظام التحكم العددي من سيمنز كالتكوين القياسي، بعد التطوير الثانوي، جميع واجهة التشغيل الصينية، سهلة الاستخدام.نظام CNC للمعدات ونظام القيادة لديهم توافق أفضل، في نفس الوقت مع إصلاح الرمل التلقائي ووظيفة التعويض التلقائي، لضمان استقرار ودقة التغذية والطحن.
المواصفات التقنية:
| البند | الوحدة | IG150 | IG200 | الملحقات | |
|
قدرة المعالجة |
نطاق قطر الطحن | ملم | Ø6-Ø150 | Ø6-Ø200 |
● جهاز تبريد طحن ● قلم الماس ● طاولة ضبط الزاوية ● صندوق الأدوات والأدوات ● محول عجلة الطحن ● محور طحن عالي السرعة ● كتلة ضبط أساسية
ملحقات خاصة ● هيدروليكية ثلاثية الفك 6′′ ●C هوك فلنج 6′′ ● 30000 دورة في الدقيقة المغزل الميكانيكي، المغزل الكهربائي مختلف السرعة ● جهاز قياس قطر داخلي تلقائي |
| عمق الطحن h | ملم | 150 | 170 | ||
| الحد الأقصى للقطر الخارجي للقطعة | م م إ | 220 | 220 | ||
| نصف قطر سطح العمل | م م | 380 | 400 | ||
| مواصفات القضيب القابل للتثبيت | 6 "الهيدروليكية / اليدوية شاك | 6 "الهيدروليكية / اليدوية شاك | |||
| زاوية دوران صندوق السرير | درجة | الأمام 2/الظهر 15 | الجبهة 2/الظهر 20 | ||
|
طحن معايير محور العجلات |
قوة محور طحن الثقوب الداخلية | KW | 1.5 | 7.5 | |
| سرعة محول طحن الثقوب الداخلية | rpm | 20000 فول الميكانيكي | عجلة الدوران الكهربائية اختياري | ||
|
محور الرأس المعلمات |
سرعة الفولاذ | rpm | 50-1500 | 50-1500 | |
| شكل الغزل | هيكل الغطاء ذو الفولاذ | هيكل الغطاء ذو الفولاذ | |||
| مواصفات الثقب الشوكي | MT-5 | MT-5 | |||
| طريقة محرك العجلة | محرك الخدمة | محرك الخدمة | |||
|
محور X (دوار قطعة العمل) |
مسار الغذاء على محور X | م م | 410 | 410 | |
| سرعة الحركة السريعة في محور X | mm/ m i n | 0. 1 - 10 | 0. 1 - 10 | ||
| الحد الأدنى للدقة في محور X | م م | 0.001 | 0.001 | ||
| قوة محرك الخدمة في محور X | كيلو | 2.2 | 2.2 | ||
|
محور Z (طاولة العمل) |
سرعة الحركة السريعة في محور Z | mm/ m i n | 0. 1 - 10 | 0. 1 - 10 | |
| محور Z الحد الأدنى لقرار الغذاء | م م | 0.001 | 0.001 | ||
| الحد الأقصى للمدى المتحرك | م م | 540 | 410 | ||
| قوة محرك الخدمة على المحور Z | KW | 2.2 | 2.2 | ||
|
المحرك |
محرك طواحين عجلة الطحن | KW | 7.5 | 7. 5 | |
| محرك تغذية محور X (سيرفو) | KW | 2.2 | 2.2 | ||
| محرك التغذية على المحور Z (سيرفو) | KW | 2.2 | 2.2 | ||
| محرك محرك المكعب الرئيسي (سيرفو) | KW | 1.5 | 1. 5 | ||
| محرك مضخة مياه التبريد | KW | 0.75 | 0.75 | ||
| محرك الزيت | KW | 1/4 | 1/4 | ||
| غيرها | حجم الجهاز (L × W × H) | م م | 2400 × 1930 × 1790 | 2400 × 1930 × 1790 | |
| G.W (تقريبًا.) | كيلوغرام | 3500 | 4000 | ||
وصف المنتج:
آلة الطحن الداخلية هي قطعة لا غنى عنها من المعدات للعمليات الصناعية التي تتطلب طحن دقيق وإنهاء المكونات.قطر عجلة طحن 200mm، ومجموعة حجم قطعة العمل من 50-200mm، والآلة الصفارة الداخلية قادرة على التعامل مع قطع العمل التي يصل وزنها إلى 100kg.يمكن ضبط سرعة المحرك تغذية عجلة الطحن من 50-1000rpm، مما يجعله مناسبًا لمجموعة متنوعة من التطبيقات. تتميز آلة الطحن الداخلية أيضًا بمجموعة طحن داخلية وآلية طحن داخلية ،تمكين المستخدمين من إنتاج أجزاء دقيقة ودقيقة.

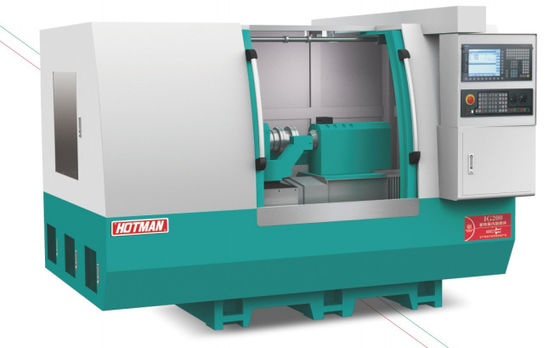

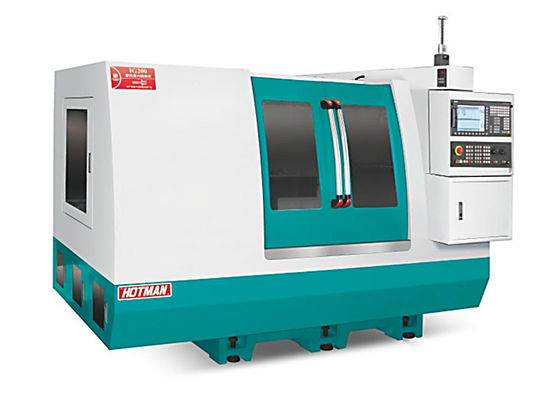

طاحونة داخلية من HOTMAN IG200 هي آلية طحن داخلية دقيقة مصممة للاستخدام المهني. لديها شهادة CE التي تضمن جودتها العالية.الحد الأدنى لكمية الطلب لهذا المنتج هو 1 والسعر هو 3يتم تعبئتها في صندوق خشبي ومدة التسليم هي 60 يوما. شروط الدفع هي T / T. سرعة محرك تغذية عجلة الطحن هي بين 50-1000rpm وحجم الطاولة هو 400mm.سرعة عجلة الطحن هي 1400rpm، قطر عجلة الطحن هو 200 ملم و عزم دوران محرك تغذية عجلة الطحن هو 1.5N.m.
آلة الطحن الداخلية IG200 هي الأداة المثالية لأولئك الذين يحتاجون إلى نظام طحن داخلي موثوق ودقيق. فهي بسيطة الاستخدام ولها محرك قوي.الجهاز هو أيضا متينة للغاية ويقدم تشغيل سلسمناسبة لمجموعة واسعة من التطبيقات مثل الطحن والتمرير واللمع وغيرها. مع مكوناتها عالية الجودة والأداء الموثوق به،يمكنك أن تكون متأكدا من أنك تحصل على أفضل قيمة مقابل أموالك.
أداة طحن داخلية من شركة هوتمان IG200 هي أداة موثوقة ودقيقة لأولئك الذين يحتاجون إلى أفضل نظام طحن داخلي.يمكنك أن تكون متأكداً من أنها من أعلى جودةالحد الأدنى للطلب هو 1 والسعر هو 3. وهو معبأ في صندوق خشبي ومدة التسليم هي 60 يوما. شروط الدفع هي T / T.سرعة محرك تغذية عجلة الطحن هي بين 50-1000rpm وحجم الطاولة هو 400mmسرعة عجلة الطحن هي 1400rpm، قطر عجلة الطحن هو 200mm وقومة محرك تغذية عجلة الطحن هي 1.5N.m.
أداة طحن داخلية من شركة هوتمان IG200 هي الأداة المثالية لأولئك الذين يحتاجون إلى نظام طحن داخلي موثوق ودقيق. فهي سهلة الاستخدام ولها محرك قوي.الجهاز هو أيضا متينة للغاية ويقدم تشغيل سلسمع مكوناتها عالية الجودة وأداء موثوق به، يمكنك التأكد من أنك تحصل على أفضل قيمة مقابل أموالك.
نحن نقدم الجمعية عالية الجودة للطاحونة الداخلية مع آلة الطحين الداخلية المتقدمة لنظام الطحين الداخلي.
