تفاصيل المنتج:
شروط الدفع والشحن:
|
| جهاز التحكم: | فانوك 0i-TD | ماكس تحول القطر: | 200ملم |
|---|---|---|---|
| أقصى طول تحول: | 500 ملم | اسم المنتج: | دقيق CNC الدوائر |
| قوة محرك المغزل: | 7.5كيلوواط | سرعة المغزل: | 6000 دورة في الدقيقة |
| تيلستوك تفتق: | طن متري 4 | تيلستوك ترافيل: | 200ملم |
| سعة مجلة الأداة: | 12 قطعة | أداة شانك: | BT40 |
| معدل تغذية المحور X/Z: | 10/15 م/دقيقة | التقاطع السريع للمحور X/Z: | 20/30 م/دقيقة |
| السفر عبر محور X/Z: | 200/300 ملم | الهيكل: | مخرطة مسطحة |
| نظام التبريد: | تبريد الهواء | نوع الجهاز: | مخرطة CNC |
| إبراز: | القطع الثقيل CNC آلة الدوائر,آلة التشغيل المبرمجة للسيرو,آلة التسلسل الحاسوبية المتحركة,Servo Programmable Tailseat CNC Lathe Machine,Motorized Spindle CNC Lathe Machine |
||

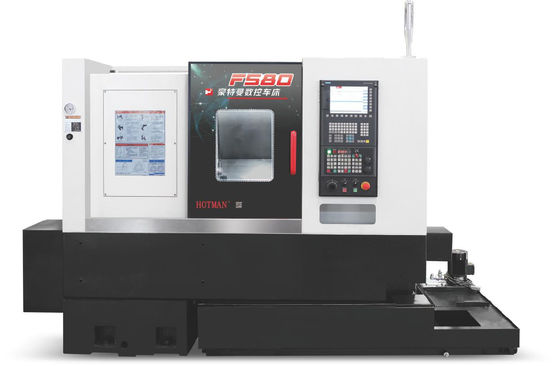

آلة CNC للدوائرللقطع الثقيل مع مقعد الخلفية القابل للبرمجة بواسطة السيرفو والدوامة المحركية

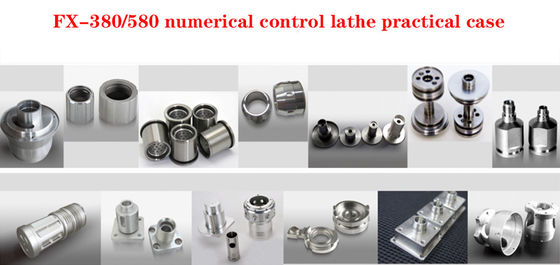

آلة حفر CNC F580 هي آلة حفر CNC ذات ميزات كاملة تجمع بين السرعة العالية والصلابة العالية والدقة العالية.يمكن أن تلبي على نطاق واسع احتياجات معالجة عالية الكفاءة من قطع الدقة الصغيرة والمتوسطة الحجم في مختلف الصناعات مثل السيارات، الإلكترونيات، الأجهزة المنزلية، الطيران والفضاء، القوالب والأدوات والمقاييس.

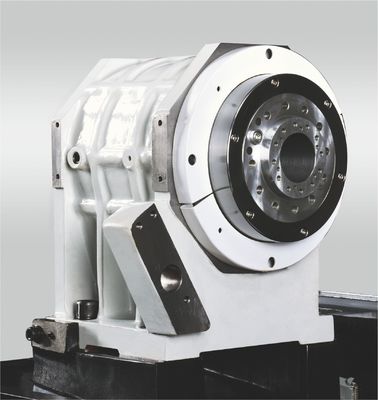

الغزل: يستخدم الغزل بنية غزل عالية القوة، عالية الدوران، عالية السرعة، عالية الدقة.مجهزة بمحامل NSK عالية الدقة على مستوى P4 وأبوساطة Samcheon-li الكورية الجنوبية ذات 8 بوصات لضمان دقة وفعالية معالجة جيدة.
البرج: تستخدم البرج على شكل طبل في 12 موقف مؤشر محرك الخدمة ، وتحديد موقع العجلات على شكل قوس ، وهيكل تشبيك هيدروليكي لضمان السرعة ،دقة التبديل وتصلب تغيير الأدوات.
محرك X/Z: يتم تشغيل محور X/Z بواسطة مسامير كرة دقة من نوع THK C3 ومطابقة مع أدلة خطية من نوع THK P ، والتي لها خصائص ديناميكية جيدة.سرعات الحركة السريعة للمحورين X و Z هي 30m / min و 36m / min على التوالي.
1.القطع الثقيل: الغزل والبرج الأداة عالية الصلابة
2.F580A مع مقعد مؤخرة قابل للبرمجة بالجهاز
● يتبنى محامل الفولاذ محامل كرة منحني دقيق وارد، مما يجعل الفولاذ لديه صلابة ودقة عالية.
●برج قطع متكامل مع فهرسة دقيقة،يتم تعزيز البرج القطع والصب السرج المنزلق لزيادة نمط التداخل أثناء المعالجةتحسين أداء القطع
● توسيع قاطرة دليل آلة الجهاز، وزيادة قطر المسمار الرئيسي، وتحسين صلابة القطع للآلة الجهاز، أكثر ملاءمة لمعالجة القطع الثقيلة.
● مقعد مؤخرة قابل للبرمجة بالخدمة، قياسي مع مركز نشط (خيار مدمج في الغطاء الدواري).
وصف الجهاز:
تم صب الجسم والمكونات بواسطة حديد ميلهانا المعدل عالية الجودة FC30، والذي يتم معالجته الحرارية بشكل مصطنع ومن ثم معالجته بالشيخوخة الطبيعية. يتم معالجة المكونات بواسطة ياسدا،(ميتسوي سيكي)، توشيبا، ELB وغيرها من المعدات عالمية المستوى مرة واحدة معالجة التشبيك. يمكن أن يكون حجم الدقة تصل إلى مستوى ميكرون، لضمان عالية الدقة المعدات المكونات الأساسية.
يتم تزيين قوائم إرشاد الآلة ومسامير الكرات الدقيقة باستمرار بواسطة نظام التشحيم التلقائي لضمان مدة خدمة أطول ودقة.يتم فصل نظام التبريد من الجسم للقضاء على الاهتزاز وتبديد الحرارة المواتية.
مجهزة بنظام زيمنس 828D CNC التلقائي للطحن، وتطوير ثانوي، عمل الحوار الإنسانية الآلة، مع العديد من المعدات الاختيارية للاختيار من بينها،بما في ذلك جهاز طحن الثقوب الداخلية، جهاز قياس نهاية أوتوماتيكي، جهاز قياس قطر خارجية أوتوماتيكية، الخ.
يتكون نظام تغذية الطحن من V ومسار مسطح من مجرفة دقة مصنوعة يدويًا ، مع نظام تزيين تلقائي ومسمار كرة طحن دقيق C3 ،والتي يمكنها تحقيق حركة سلسة، دقة ممتازة في تحديد المواقع المتكررة ومدة حياة طويلة للمسار.
التكوين القياسي لفوهة عجلة الطحن هو أربعة خلفية و اثنين خلفية هيكل تحمل. يمكن أيضا اختيار الدقة العالية الديناميكية والفوهة الضغط الساكن،والذي يمتلك خصائص الدقة العالية للدوران، صلابة ديناميكية عالية، مقاومة جيدة للهزات، وكفاءة عالية للطحن وجودة جيدة لسطح الطحن.
نظام التحكم العددي كالتكوين القياسي، بعد التطوير الثانوي، جميع واجهة التشغيل الصينية، سهلة الاستخدام.نظام CNC للمعدات ونظام القيادة لديهم توافق أفضل، في نفس الوقت مع إصلاح الرمل التلقائي ووظيفة التعويض التلقائي، لضمان استقرار ودقة التغذية والطحن.
المواصفات التقنية:
| المشروع | الوحدة | النموذج:F580 | |
| الحد الأقصى للقطر الدوري للطاولة | ملم | 500 |
أقصى قطر للتجهيز | ملم | 350 | |
| أقصى طول للتجهيز | ملم | 530 | |
| الحد الأقصى للحمل بين القلبين الجبينيين | كجم ((ب) | 200 | |
| أقصى سرعة للفول | rpm | 4500 | |
| الحد الأقصى للسرعة الخطيّة للعجلة الطحن | م/س | 40 ((عجلة طحن عالية السرعة حتى 65) | |
| طلاء عجلات الطحن | ملم | النوع الآلي | |
| زاوية التغذية | درجة | 90 |
| ضربة تغذية | ملم | 250 | |
| محور X سرعة الحركة السريعة | م/دقيقة | 6 | |
| الحد الأدنى لتغذية المحور X | ملم | 0.001 | |
إطار الرأس | سرعة الفولاذ | rpm | 50 إلى 500 |
| شكل الغزل | متزامن أو مركزي | ||
| مواصفات الإبهام | MT-4 | ||
مقعد الخلف | المسافة التلسكوبية التلقائية | ملم | 40 |
| مواصفات الإبهام | MT-4 | ||
طاولة العمل | المحور Z سرعة الحركة السريعة | م/دقيقة | 8 |
| الحد الأدنى لتغذية المحور z | ملم | 0.001 | |
| الحد الأقصى للسفر | ملم | 550 | |
| زاوية الدوران | درجة | + 6/-9 | |
| محرك طواحين عجلة الطحن | KW | 3.75/55 |
| محرك تغذية محور X (سيرفو) | KW | 2.2 | |
| محرك التغذية على المحور Z (سيرفو) | KW | 2.2 | |
| محرك فولاذ الإطار الرئيسي | KW | 0.75 | |
| محرك مضخة التبريد | KW | 0.75 | |
| محرك زيت التشحيم | KW | 0.25*2 | |
| محرك مضخة النفط | KW | 0.75 | |
| صافي وزن الجهاز | كيلوغرام | 3300 |
| إجمالي وزن الجهاز | كيلوغرام | 3500 | |
| حجم العبوة (الطول * العرض * الارتفاع) | ملم | 2800*2000*2000 | |
F580M مع مقعد الذيل قابل للبرمجة بخدمة / برج قطع الطاقة
● واجهة حامل أداة كهربائية BMT55، لتحقيق معالجة مركبة للطحن الدوري.
●الدوامة مع سرعة عالية، الدقة العالية مدمجة في دوامة محركية، إلغاء آلية النقل الوسيطة، وتقليل الاهتزاز والتغير الحراري أثناء التشغيل عالية السرعة،ضمان دقة التصنيع وخامة السطح الممتازة.
● واجهة تثبيت تلقائية محجوزة، سريعة وسهلة للتوسع في خط إنتاج آلي.
●حماية مغلقة بالكامل، يمكن تجهيزها بنظام مياه عالي الضغط بقوة 70 كيلوغرام.
● مقعد مؤخرة قابل للبرمجة بالخدمة، قياسي مع مركز نشط (خيار مدمج في الغطاء الدواري).
● يتم تجهيز المكسر مع مكيف لتحقيق صناعة التداخل عالية الدقة وتحديد المواقع الزاوية عالية الموثوقية.
