آلة طحن مركبة مطحنة OD ID عالمية

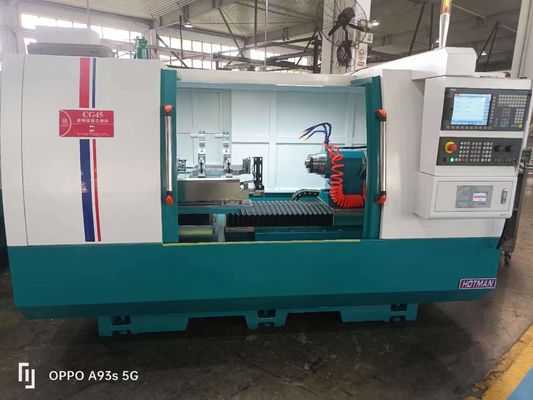

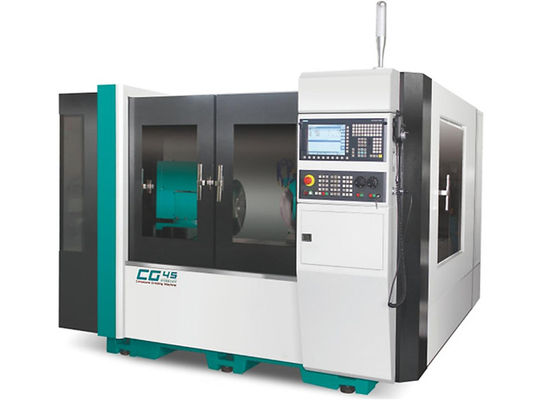

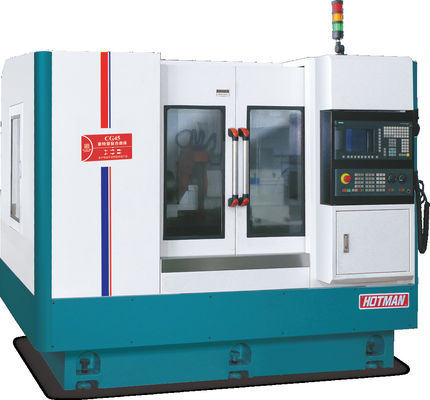

آلة طحن عالية الدقة CNC عالمية OD & ID CG45

طاحونة مركبة يمكنها تحقيق طحن متكامل للدائرة الداخلية، المخروط الداخلي، الدائرة الخارجية، المخروط الخارجي والوجهه النهائي في مشبك واحد. التكوين القياسي هو نظام سيامنز سي إن سي،وهناك العديد من الملحقات الاختيارية للاختيار من، بما في ذلك جهاز تدوير تلقائي لرأس العمل، جهاز قياس قطر خارجية تلقائي، جهاز قياس وجه نهاية تلقائي، جهاز تصفية شريط الورق المغناطيسي، جامع ضباب الزيت، الخ.


1.التجميع العضوي:خلق ثورة جديدة في طحن المركبات.


2يمكن طحن الشفرة الداخلية، الشفرة الخارجية:

مسار الغزل للدراجة الداخلية للطحن: 0 ~ 470mm

مسار الغزل من عجلة الطحن الأسطوانية: 0 ~ 365mm


3الخصائص الشاملة:

(1) يمكن أن تحقق من التشغيل، وإكمال الدائرة الداخلية، مخروط الداخلية، الدائرة الخارجية، مخروط الخارجي، وجه نهاية المركب طحن متكامل.

(2) توفير حلول طحن معقدة عالية الدقة مناسبة لمعالجة قطع العمل الصغيرة والمتوسطة الحجم.

(3).يمكن تركيب نظام تغذية واستقبال تلقائي لتلبية احتياجات الإنتاج الضخم الصناعي.

(4) يمكن الجمع بين وحدة طحن الدائرة الخارجية / الدائرة الداخلية بمرونة وفقًا للطلب للتكيف مع أشكال وعمليات طحن مختلفة.

(5).نظام التحكم سهل التعلم وسهل الاستخدام. يمكن برمجة طحن القطعة العاملة وترتيب عجلة الطحن بسرعة على أداة الآلة. ويمكن تثبيت جهاز القياس عبر الإنترنت.

وصف الجهاز:

1يتم صب الجسم والمكونات بواسطة حديد ميلهانا الصلب من الدرجة العالية FC30 ، والذي يتم معالجته بالحراري بشكل طبيعي ثم يتم معالجته بالشيخوخة الطبيعية. يتم معالجة المكونات بواسطة ياسدا ،(ميتسوي سيكي)، توشيبا، ELB وغيرها من المعدات عالمية المستوى مرة واحدة معالجة التشغيل. يمكن أن يكون حجم الدقة تصل إلى مستوى ميكرون، لضمان عالية الدقة المعدات المكونات الأساسية.


2يتم تزيين قوالب المرشدة للآلة ومسامير الكرات الدقيقة باستمرار بواسطة نظام التشحيم التلقائي لضمان حياة خدمة أطول ودقة.يتم فصل نظام التبريد من الجسم للقضاء على الاهتزاز وتبديد الحرارة المواتية.

3مجهزة بنظام زيمنس 828D CNC التلقائي للطحن، والتنمية الثانوية، عمل الحوار الإنسان والآلة، مع العديد من المعدات الاختيارية للاختيار من بينها،بما في ذلك جهاز طحن الثقوب الداخلية، جهاز قياس نهاية أوتوماتيكي، جهاز قياس قطر خارجية أوتوماتيكية، الخ.

4. هناك محرك DD دقيق اختياري (القيادة المباشرة) و حاكم الشبكة هايدنهايين ، والذي يمكن أن يدفع المخزون الرئيسي بدقة من خلال نظام CNC.انها مريحة جدا للقرنية الخارجية والقرنية الداخلية طحن.

5يتبنى الغزل الأسطواني للعجلة الطاحونة هيكل محمل غزل FAG عالي الدقة ، هيكل نوع الغطاء ، الذي لا يتطلب تزييتًا منفصلًا وسهل الصيانة.يزيل الاتصال مع المعدن إلى المعدن ويمكن الحصول على حياة خدمة شبه دائمةيمتلك محور عجلة الطحن خصائص الصلابة العالية والدقة العالية. للطحن لقطع العمل الخاصة ، يمكن ضبط سرعة عجلة الطحن لزيادة السرعة الخطية.يستخدم المغزل الداخلي المغزل الكهربائي عالية السرعة لمنع الرنين من المحركات الداخلية والخارجية.

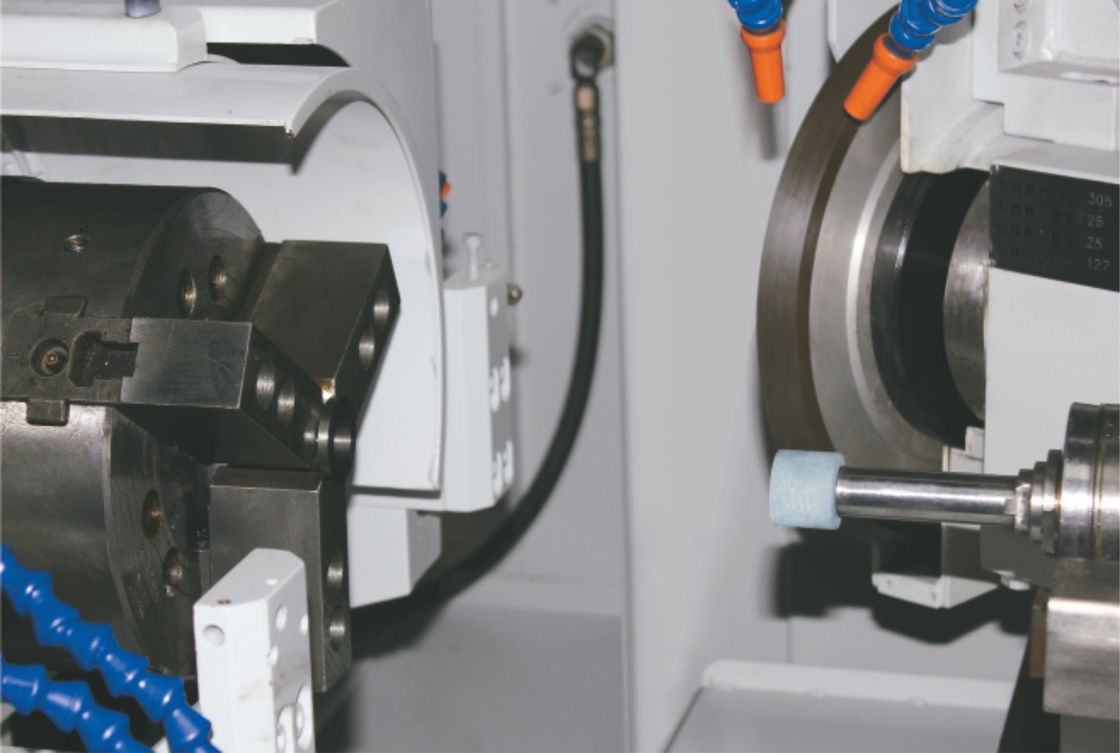

6إدراك طحن الدائرة الداخلية ، طحن المخروط الداخلي ، طحن الدائرة الخارجية ، وطحن سطح النهاية في آلة واحدة.

7نظام التحكم العددي من سيمنز كالتكوين القياسي، بعد التطوير الثانوي، جميع واجهة التشغيل الصينية، سهلة الاستخدام.نظام CNC للمعدات ونظام القيادة لديهم توافق أفضل، في نفس الوقت مع إصلاح الرمل التلقائي ووظيفة التعويض التلقائي، لضمان استقرار ودقة التغذية والطحن.

المواصفات التقنية:
