تفاصيل المنتج:
شروط الدفع والشحن:
|
| طحن قوة محرك عجلة: | 7.5كيلوواط | سرعة طحن عجلة: | 1450 دورة في الدقيقة |
|---|---|---|---|
| الأعلى. قطر الطحن: | 400ملم | Max. الأعلى. Grinding Length طول الطحن: | 1000ملم |
| الابعاد الكلية: | 2200x1450x1750 ملم | إمدادات الطاقة: | 380 فولت/50 هرتز |
| اسم المنتج: | ماكينة الطحن الأسطوانية CNC | سرعة الجدول: | 0.1-10 م / دقيقة |
| زاوية دوارة الطاولة: | ± 30 درجة | سرعة دوران الطاولة: | 0.1-1.5 دورة في الدقيقة |
| النوع: | آلة المطحنة الأسطوانية | الوزن: | 2500 كجم |
| قوة محرك رأس العمل: | 0.75 كيلو واط | طول الشغل: | 200-1000 ملم |
| تيلستوك ترافيل: | 150 ملم | استهلاك الطاقة: | 2.2 كيلو واط |
| الجهد: | 380 فولت/50 هرتز | عجلة جلخ: | عجلة الماس |
| محرك الطاولة: | 1.5 كيلو واط | حياة عجلة الطحن: | طويله |
| جدول محرك الجهد: | 380 فولت | حجم الجدول: | 400 مم * 1000 مم |
| الوزن الإجمالي: | 1800 كجم | قطر الشغل: | 20-200 ملم |
| سمك عجلة الطحن: | 20 ملم | ||
| إبراز: | طاحونة أسطوانية ذات تسامح ضيق,طاحونة أسطوانية CNC,طاحونة أسطوانية للروبوتات,CNC Cylindrical Grinder,Robot Feeder Cylindrical Grinder |
||

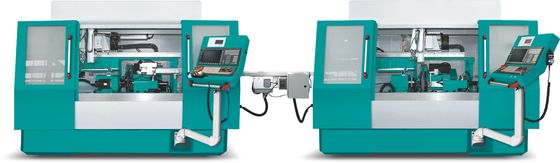

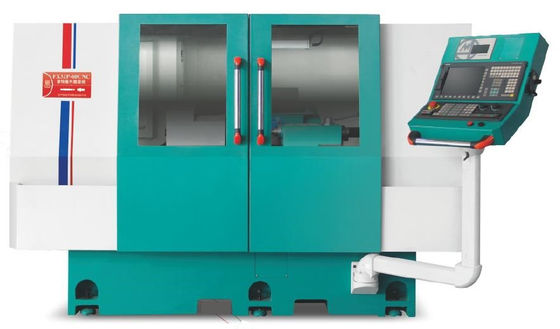

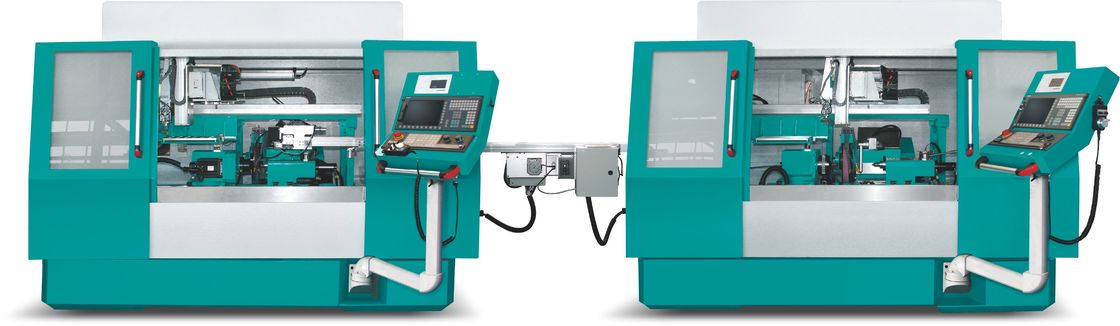

آلة طحن أسطوانية FX32P-60CNC
وصف الجهاز:
تم صب الجسم والمكونات بواسطة حديد ميلهانا المعدل عالية الجودة FC30، الذي يتم معالجته الحرارية بشكل مصطنع ومن ثم معالجته بالشيخوخة الطبيعية. يتم معالجة المكونات بواسطة ياسدا،(ميتسوي سيكي)، توشيبا، ELB وغيرها من المعدات عالمية المستوى مرة واحدة معالجة التشغيل. يمكن أن يكون حجم الدقة تصل إلى مستوى ميكرون، لضمان عالية الدقة المعدات المكونات الأساسية.
يتم تزيين قوائم إرشاد الآلة ومسامير الكرات الدقيقة باستمرار بواسطة نظام التشحيم التلقائي لضمان مدة خدمة أطول ودقة.يتم فصل نظام التبريد من الجسم للقضاء على الاهتزاز وتبديد الحرارة المواتية.
يمكن أيضًا اختيار محور ديناميكي وضغط ثابت عالي الدقة ، والذي له خصائص دقة دوران عالية ، وصلابة ديناميكية عالية ، ومقاومة اهتزاز جيدة ،كفاءة طحن عالية وجودة سطح طحن جيدةفي حالة طحن قطع العمل الخاصة ، يمكن ضبط سرعة عجلة الطحن ، تصل إلى 3500 دورة في الدقيقة و 60 متر / ثانية.
تم تصميم المقعد الخلفي لتكون جامدة وقوية على حد سواء. تم تصميم أسطوانة زلقة من سبائك الفولاذ المقاوم المزروعة في جسم الحديد الزهري لحمل النواة العليا من MT4.يمكن بسهولة تغيير قوة القفز من الاسطوانة المنزلقة عن طريق أزرار ضبط في الخلفملحقات خاصة ضغط الزيت مقعد الذيل مع دواسة لتسهيل تفريغ أجزاء العمل.
مجهزة بمحرك سيرفو عالي الأداء من سيمنز، نظام CNC للمعدات ونظام القيادة لديه توافق أفضل،في نفس الوقت مع إصلاح الرمل التلقائي ووظيفة التعويض التلقائيلضمان استقرار ودقة الغذاء والطحن.
المواصفات التقنية:
| المشروع | الوحدة | النموذج: FX32P-60CNC | |
|
قدرة المعالجة
|
الحد الأقصى للقطر الدوري للطاولة | ملم | 320 |
|
المسافة القصوى بين إبهامين |
ملم | 600 | |
| أقصى قطر للطحن | ملم | 320 | |
|
الحد الأقصى للحمل بين القلبين الجبينيين |
كجم ((ب) | 60 ((العمالة العليا) / 20 (العامل فقط) | |
|
حجم عجلة الطحن (قطر × عرض × فتحة) |
ملم | 455 × 38 ((32-50) × 127 | |
| سرعة عجلة الطحن | rpm | 1650 | |
| الحد الأقصى للسرعة الخطيّة للعجلة الطحن | م/س | 40 ((عجلة طحن عالية السرعة حتى 65) | |
| طلاء عجلات الطحن | ملم | النوع الآلي | |
|
رأس عجلة الطحن |
زاوية التغذية | درجة | 90 |
| ضربة تغذية | ملم | 250 | |
|
محور X سرعة الحركة السريعة |
م/دقيقة | 6 | |
| الحد الأدنى لتغذية المحور X | ملم | 0.001 | |
|
إطار الرأس |
سرعة الفولاذ | rpm | 50 إلى 500 |
| شكل الغزل | متزامن أو مركزي | ||
|
مواصفات الإبهام |
MT-4 | ||
|
مقعد الخلف |
المسافة التلسكوبية التلقائية |
ملم | 40 |
| مواصفات الإبهام | MT-4 | ||
|
طاولة العمل |
المحور Z سرعة الحركة السريعة |
م/دقيقة | 8 |
|
الحد الأدنى لتغذية المحور z |
ملم | 0.001 | |
|
الحد الأقصى للسفر |
ملم | 550 | |
|
زاوية الدوران |
درجة | + 6/-9 | |
|
المحرك |
محرك طواحين عجلة الطحن |
KW | 3.75/55 |
|
محرك تغذية محور X (سيرفو) |
KW | 2.2 | |
|
محرك التغذية على المحور Z (سيرفو) |
KW | 2.2 | |
|
محرك فولاذ الإطار الرئيسي |
KW | 0.75 | |
|
محرك مضخة التبريد |
KW | 0.75 | |
|
محرك زيت التشحيم |
KW | 0.25*2 | |
|
محرك مضخة النفط |
KW | 0.75 | |
|
غيرها |
صافي وزن الجهاز | كيلوغرام | 3300 |
| إجمالي وزن الجهاز | كيلوغرام | 3500 | |
|
حجم العبوة (الطول * العرض * الارتفاع) |
ملم | 2800*2000*2000 | |
