تفاصيل المنتج:
شروط الدفع والشحن:
|
| توازن عجلة الطحن: | توازن ديناميكي | حفرة عجلة الطحن: | 50ملم |
|---|---|---|---|
| تركيز عجلة الطحن: | 80٪ | طريقة تبريد عجلة الطحن: | تبريد الهواء |
| قطر عجلة الطحن: | 200 ملم | قوة تغذية عجلة الطحن: | 0-20 ن |
| طول تغذية عجلة الطحن: | 0-50 ملم | سرعة تغذية عجلة الطحن: | 0-20 م / دقيقة |
| طحن عجلة الحصى: | 80 # | صلابة عجلة الطحن: | HV1000 |
| طحن عجلة المواد: | أكسيد الألمونيوم | سرعة طحن عجلة: | 3000 دورة في الدقيقة |
| هيكل عجلة الطحن: | السندات المزججة | عرض عجلة الطحن: | 20 ملم |
| إبراز: | آلة طحن بدون مركز تبريد الهواء,آلة طحن بدون مركز 3000 دورة في الدقيقة,20m/min طحن داخلي بدون مركز,Centerless Grinding Machine 3000RPM,20m/min Internal Centreless Grinding |
||
المواصفات التقنية:
| المشروع | الوحدة | النموذج: FX32P-60CNC | |
|
قدرة المعالجة
|
الحد الأقصى للقطر الدوري للطاولة | ملم | 320 |
|
المسافة القصوى بين إبهامين |
ملم | 600 | |
| أقصى قطر للطحن | ملم | 320 | |
| الحد الأقصى للحمل بين القلبين الجبينيين | كجم ((ب) | 60 ((العمالة العليا) / 20 (العامل فقط) | |
| حجم عجلة الطحن (قطر × عرض × فتحة) | ملم | 455 × 38 ((32-50) × 127 | |
| سرعة عجلة الطحن | rpm | 1650 | |
| الحد الأقصى للسرعة الخطيّة للعجلة الطحن | م/س | 40 ((عجلة طحن عالية السرعة حتى 65) | |
| طلاء عجلات الطحن | ملم | النوع الآلي | |
|
رأس عجلة الطحن |
زاوية التغذية | درجة | 90 |
| ضربة تغذية | ملم | 250 | |
| محور X سرعة الحركة السريعة | م/دقيقة | 6 | |
| الحد الأدنى لتغذية المحور X | ملم | 0.001 | |
|
إطار الرأس |
سرعة الفولاذ | rpm | 50 إلى 500 |
| شكل الغزل | متزامن أو مركزي | ||
| مواصفات الإبهام | MT-4 | ||
|
مقعد الخلف |
المسافة التلسكوبية التلقائية | ملم | 40 |
| مواصفات الإبهام | MT-4 | ||
|
طاولة العمل |
المحور Z سرعة الحركة السريعة | م/دقيقة | 8 |
| الحد الأدنى لتغذية المحور z | ملم | 0.001 | |
| الحد الأقصى للسفر | ملم | 550 | |
| زاوية الدوران | درجة | + 6/-9 | |
|
المحرك |
محرك طواحين عجلة الطحن | KW | 3.75/55 |
| محرك تغذية محور X (سيرفو) | KW | 2.2 | |
| محرك التغذية على المحور Z (سيرفو) | KW | 2.2 | |
| محرك فولاذ الإطار الرئيسي | KW | 0.75 | |
| محرك مضخة التبريد | KW | 0.75 | |
| محرك زيت التشحيم | KW | 0.25*2 | |
| محرك مضخة النفط | KW | 0.75 | |
|
غيرها |
صافي وزن الجهاز | كيلوغرام | 3300 |
| إجمالي وزن الجهاز | كيلوغرام | 3500 | |
| حجم العبوة (الطول * العرض * الارتفاع) | ملم | 2800*2000*2000 | |

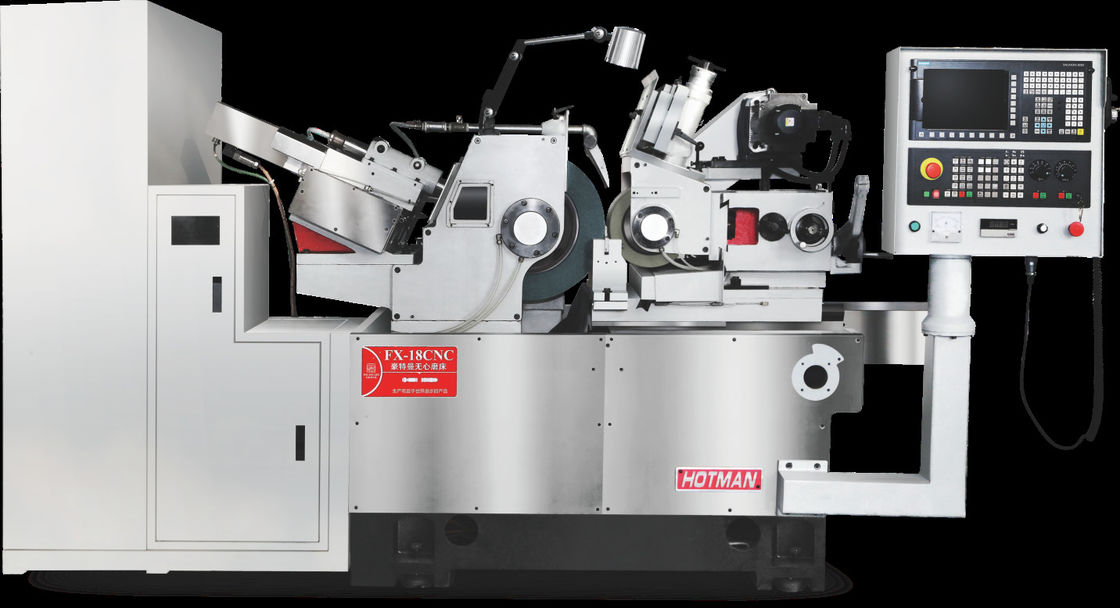

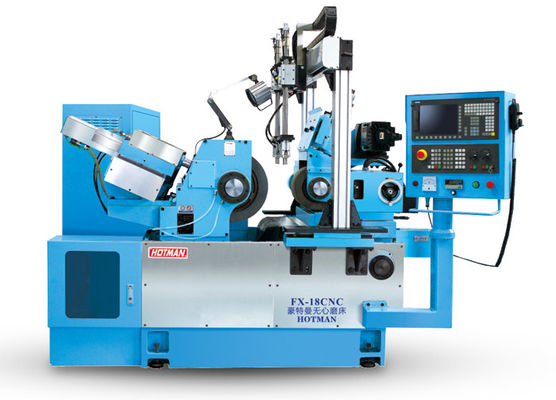

مقدمة الآلة:
1قاعدة الجهاز وأجزاء الهيكل الرئيسية:
تتكون قاعدة الجهاز وأجزاء الهيكل الرئيسية من الحديد الزهري الميهانيت FC-30. بعد تطبيع المعالجة الحرارية ، ستبقى قاعدة الحديد الزهري والأجزاء لعلاج الشيخوخة الطبيعي.قاعدة الحديد الزهري والأجزاء الرئيسية يتم معالجتها في أجهزة عالمية من الطراز الأعلى، مثل ياسدا، ميتسوي سيكي، توشيبا، إلب، الخ في عقدة مرة واحدة. التي تضمن الدقة العالية من الطحنات في مستوى الميكرون.
2.الدوامة:
استخدمي محور العلامة التجارية KENTURN من تايوان. يتم تصنيع المحور من SNCM-21H الفولاذ سبيكة، الذي يصل صلابة حتى HRC-62 درجة مع طبقة صلبة من أكثر من 1.5 مليمتر،المعالجات الحرارية الكربورية، والتصلب العميق الذي يتم التحكم به بواسطة الكمبيوتر.
3نظام تنظيم نقل العجلات:
يستخدم محرك القيادة الخدمية من العلامة التجارية دلتا ، مع سرعة دوران متغيرة داخل 0-250 دورة في الدقيقة (تحكم رقمية). عندما يتغير قطر العجلة أثناء الطحن ،سرعة عجلة خطية لا يزال يمكن الحفاظ على الثابتة والمثلىلضمان أفضل نوعية طحن.
ويتم تجميع محرك الخدمة بشكل ذكي في حامل عجلة تنظيم، ويدفع المود مباشرة من خلال أحزمة متزامنة، مع نفس زاوية الانحناء مثل العجلة،للحفاظ على موازية طوال لقطعتين، والتي يمكن أن تتجنب فقدان الثبات، وبعض الإزعاجات الأخرى الناجمة عن نظام نقل السلسلة من النوع القديم.
4.نظام تبريد زيت الغزل:
يستخدم نظام التشحيم المركزي التلقائي (الدوار عالي الجودة 10 #) نفس مضخة الزيت مع النظام الهيدروليكي. من المريح جدًا تغيير الزيت في خزان الزيت الخارجي.هناك اثنين من وحدات تصفية وضغط تنظيم لضمان حياة خدمة طويلة من الغزلنظام التبريد المزدوج يمكن أن يحافظ على درجة حرارة ثابتة لزيت الغزل.
5دليل "ف" مزدوج:
الهيكل المستقر مزدوج V يمكن أن يضمن تغذية دقيقة، من خلال الجرف اليدوي والزيت المستمر.
6نظام كهربائي:
المكونات والأنظمة الكهربائية تستخدم علامة شنايدر بشكل عام ، للعمليات الجيدة وطول عمر الخدمة.الخزانة الكهربائية لديها ارتفاع كبير وحجم للتشغيل المريح وأداء إشعاع الحرارة الممتازة.
وصف الجهاز:
1يتم صب الجسم والمكونات بواسطة حديد ميلهانا الصلب من الدرجة العالية FC30 ، والذي يتم معالجته بالحراري بشكل طبيعي ثم يتم معالجته بالشيخوخة الطبيعية. يتم معالجة المكونات بواسطة ياسدا ،(ميتسوي سيكي)، توشيبا، ELB وغيرها من المعدات عالمية المستوى مرة واحدة معالجة التشغيل. يمكن أن يكون حجم الدقة تصل إلى مستوى ميكرون، لضمان عالية الدقة المعدات المكونات الأساسية.
2يتم تزيين قوالب المرشدة للآلة ومسامير الكرات الدقيقة باستمرار بواسطة نظام التشحيم التلقائي لضمان حياة خدمة أطول ودقة.يتم فصل نظام التبريد من الجسم للقضاء على الاهتزاز وتبديد الحرارة المواتية.
3مجهزة بنظام زيمنس 828D CNC التلقائي للطحن، والتنمية الثانوية، عمل الحوار الإنسان والآلة، مع العديد من المعدات الاختيارية للاختيار من بينها،بما في ذلك جهاز طحن الثقوب الداخلية، جهاز قياس نهاية أوتوماتيكي، جهاز قياس قطر خارجية أوتوماتيكية، الخ.
4يتكون نظام تغذية الطحن من V ومسار مسطح من مجرفة دقة مصنوعة يدويا، مع نظام التشحيم التلقائي ومسمار كرة طحن دقة مستوى C3،والتي يمكنها تحقيق حركة سلسة، دقة ممتازة في تحديد المواقع المتكررة ومدة حياة طويلة للمسار.
5التكوين القياسي لفولدة عجلة الطحن هو أربعة خلفية و اثنين خلفية هيكل تحمل. يمكن أيضا اختيار الدقة العالية الديناميكية والضغط الساكن فولدة،والذي يمتلك خصائص الدقة العالية للدوران، صلابة ديناميكية عالية، مقاومة جيدة للهزات، وكفاءة عالية طحن وجودة سطح طحن جيدة.ما يصل إلى 3500 RPM و 60m/s.
6تم تصميم المقعد الخلفي لتكون صلبة وقوية على حد سواء. تم تصميم أسطوانة انزلاقية من الفولاذ اللاصق المقاومة في الجسم الحديدي المصبوب لحمل النواة العليا MT4.يمكن بسهولة تغيير قوة القفز من الاسطوانة المنزلقة عن طريق أزرار ضبط في الخلفملحقات خاصة ضغط الزيت مقعد الذيل مع دواسة لتسهيل تفريغ أجزاء العمل.
7نظام التحكم العددي من سيمنز كالتكوين القياسي، بعد التطوير الثانوي، جميع واجهة التشغيل الصينية، سهلة الاستخدام.نظام CNC للمعدات ونظام القيادة لديهم توافق أفضل، في نفس الوقت مع إصلاح الرمل التلقائي ووظيفة التعويض التلقائي، لضمان استقرار ودقة التغذية والطحن.
