تفاصيل المنتج:
شروط الدفع والشحن:
|
| قطر عجلة الطحن: | 200-300 مم | طحن قوة محرك عجلة: | 2-7.5 كيلو واط |
|---|---|---|---|
| سرعة طحن عجلة: | 3000-6000 دورة في الدقيقة | مسافة مركز محور دوران عجلة الطحن: | 200-300 مم |
| دقة تعديل مسافة مركز محور دوران عجلة الطحن: | 0.01ملم | طريقة تعديل مسافة مركز محور الدوران لطحن العجلة: | يدوي |
| طحن عجلة المغزل مركز تعديل قوة المحرك: | 2-7.5 كيلو واط | نطاق تعديل مسافة مركز محور دوران عجلة الطحن: | 0-100 مم |
| سرعة تعديل مسافة مركز محور دوران عجلة الطحن: | 0-1000دورة في الدقيقة | ارتفاع مركز محور دوران عجلة الطحن: | 100-200 ملم |
| طحن عجلة المغزل قوة المحرك: | 2-7.5 كيلو واط | سرعة محور عجلة الطحن: | 3000-6000 دورة في الدقيقة |
| طحن عجلة المغزل تفتق: | مورس رقم 4 | عرض عجلة الطحن: | 20-50 ملم |
| إبراز: | دليل آلة الطحن بدون مركز,آلة طحن بدون مركز عملية,المقاومة للارتداء الدقة بدون مركز طحن,Centreless Grinder Machine Practical,Wear Resistant Precision Centerless Grinding |
||

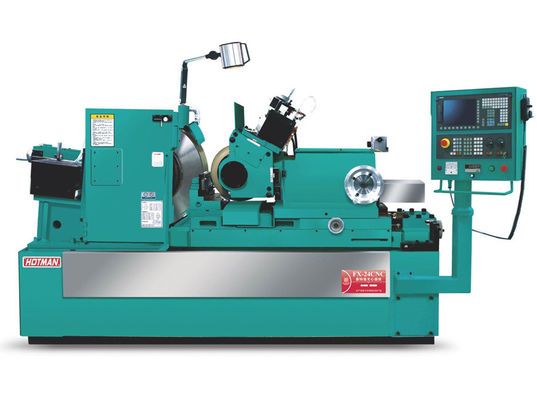

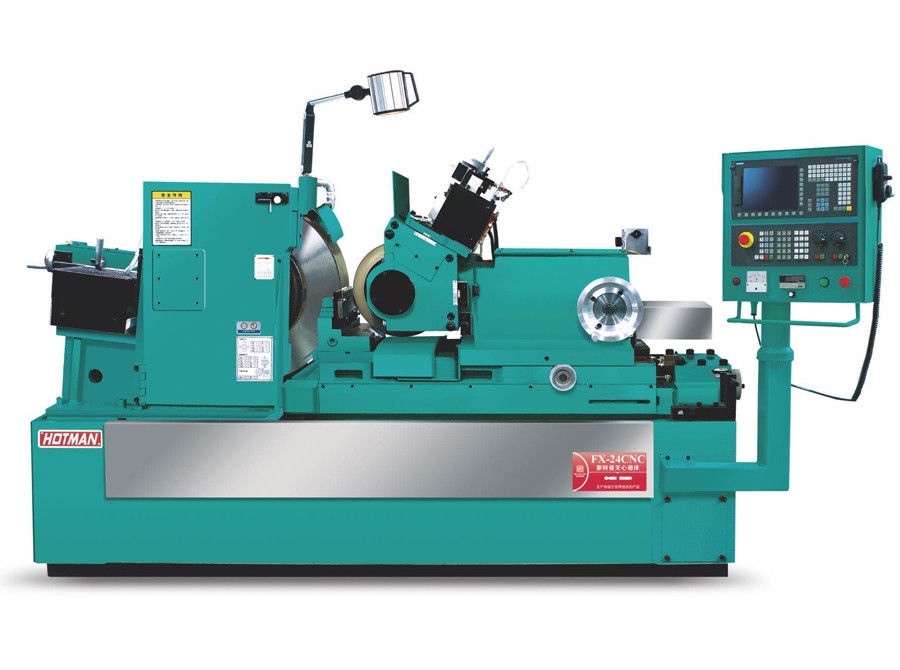

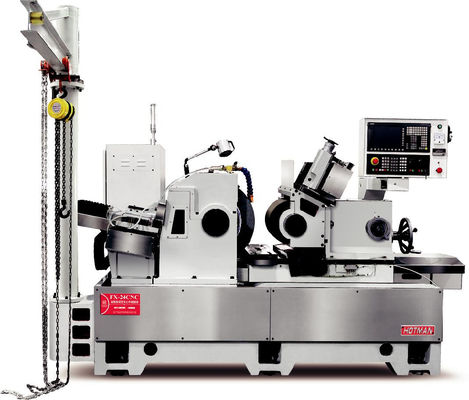

مطحنة عالية الدقة CNC بدون مركز ، يدوية عملية مقاومة للاستخدام طحن FX-24CNC
وصف الجهاز:
1يتم صب الجسم والمكونات بواسطة حديد ميلهانا الصلب من الدرجة العالية FC30، والذي يتم معالجته الحرارية بشكل مصطنع ثم يتم معالجته بالشيخوخة الطبيعية. يتم معالجة المكونات بواسطة ياسدا،(ميتسوي سيكي)، توشيبا، ELB وغيرها من المعدات عالمية المستوى مرة واحدة معالجة التشبيك. يمكن أن يكون حجم الدقة تصل إلى مستوى ميكرون، لضمان عالية الدقة المعدات المكونات الأساسية.
2يتم تزيين قوالب المرشدة للآلة ومسامير الكرات الدقيقة باستمرار بواسطة نظام التشحيم التلقائي لضمان حياة خدمة أطول ودقة.يتم فصل نظام التبريد من الجسم للقضاء على الاهتزاز وتبديد الحرارة المواتية.
3مجهزة بنظام زيمنس 828D CNC التلقائي للطحن، والتنمية الثانوية، عمل الحوار الإنسانية الآلة، مع العديد من المعدات الاختيارية للاختيار من بينها،بما في ذلك جهاز طحن الثقوب الداخلية، جهاز قياس نهاية أوتوماتيكي، جهاز قياس قطر خارجية أوتوماتيكية، الخ.
4يتكون نظام تغذية الطحن من V ومسار مسطح من مجرفة دقة مصنوعة يدويا، مع نظام التشحيم التلقائي ومسمار كرة طحن دقة مستوى C3،والتي يمكنها تحقيق حركة سلسة، دقة ممتازة في تحديد المواقع المتكررة ومدة حياة طويلة للمسار.
5التكوين القياسي لفولدة عجلة الطحن هو أربعة خلفية و اثنين خلفية هيكل محمل. يمكن أيضا اختيار الدقة العالية الديناميكية والضغط الساكن فولدة،والذي يمتلك خصائص الدقة العالية للدوران، صلابة ديناميكية عالية، مقاومة جيدة للهزات، وكفاءة عالية طحن وجودة سطح طحن جيدة.ما يصل إلى 3500 RPM و 60m/s.
6تم تصميم المقعد الخلفي لتكون صلبة وقوية على حد سواء. تم تصميم أسطوانة انزلاقية من سبيكة معدنية صلبة في جسم الحديد الزهري لحمل النواة العليا MT4.يمكن بسهولة تغيير قوة القفز من الاسطوانة المنزلقة عن طريق أزرار ضبط في الخلفملحقات خاصة ضغط الزيت مقعد الذيل مع دواسة لتسهيل تفريغ أجزاء العمل.
7نظام التحكم العددي من سيمنز كالتكوين القياسي، بعد التطوير الثانوي، جميع واجهة التشغيل الصينية، سهلة الاستخدام.نظام CNC للمعدات ونظام القيادة لديهم توافق أفضل، في نفس الوقت مع إصلاح الرمل التلقائي ووظيفة التعويض التلقائي، لضمان استقرار ودقة التغذية والطحن.
المواصفات التقنية:
| المشروع | الوحدة | النموذج: FX32P-60CNC | |
|
قدرة المعالجة
|
الحد الأقصى للقطر الدوري للطاولة | ملم | 320 |
|
المسافة القصوى بين إبهامين |
ملم | 600 | |
| أقصى قطر للطحن | ملم | 320 | |
| الحد الأقصى للحمل بين القلبين الجبينيين | كجم ((ب) | 60 ((العمالة العليا) / 20 (العامل فقط) | |
| حجم عجلة الطحن (قطر × عرض × فتحة) | ملم | 455 × 38 ((32-50) × 127 | |
| سرعة عجلة الطحن | rpm | 1650 | |
| الحد الأقصى للسرعة الخطيّة للعجلة الطحن | م/س | 40 ((عجلة طحن عالية السرعة حتى 65) | |
| طلاء عجلات الطحن | ملم | النوع الآلي | |
|
رأس عجلة الطحن |
زاوية التغذية | درجة | 90 |
| ضربة تغذية | ملم | 250 | |
| محور X سرعة الحركة السريعة | م/دقيقة | 6 | |
| الحد الأدنى لتغذية المحور X | ملم | 0.001 | |
|
إطار الرأس |
سرعة الفولاذ | rpm | 50 إلى 500 |
| شكل الغزل | متزامن أو مركزي | ||
| مواصفات الإبهام | MT-4 | ||
|
مقعد الخلف |
المسافة التلسكوبية التلقائية | ملم | 40 |
| مواصفات الإبهام | MT-4 | ||
|
طاولة العمل |
المحور Z سرعة الحركة السريعة | م/دقيقة | 8 |
| الحد الأدنى لتغذية المحور z | ملم | 0.001 | |
| الحد الأقصى للسفر | ملم | 550 | |
| زاوية الدوران | درجة | + 6/-9 | |
|
المحرك |
محرك طواحين عجلة الطحن | KW | 3.75/55 |
| محرك تغذية محور X (سيرفو) | KW | 2.2 | |
| محرك التغذية على المحور Z (سيرفو) | KW | 2.2 | |
| محرك فولاذ الإطار الرئيسي | KW | 0.75 | |
| محرك مضخة التبريد | KW | 0.75 | |
| محرك زيت التشحيم | KW | 0.25*2 | |
| محرك مضخة النفط | KW | 0.75 | |
|
غيرها |
صافي وزن الجهاز | كيلوغرام | 3300 |
| إجمالي وزن الجهاز | كيلوغرام | 3500 | |
| حجم العبوة (الطول * العرض * الارتفاع) | ملم | 2800*2000*2000 | |
الملحقات القياسية:
|
لا. |
المشروع |
مكان المنشأ |
المصنع/النموذج |
كمية |
| 1 |
عجلة طحن / محور عجلة تنظيم |
الصين | هوتمان | قطعتين |
| 2 | محرك عجلة الطحن | (آيوان) | المجموعة 1 | |
| 3 |
محرك خدمة عجلة التوجيه |
أويان | تايدا | 1 مجموعة |
| 4 | مسدس كرة | اليابان | THK | ثلاث قطع |
| 5 |
نظام التحكم العددي |
ألمانيا/تايوان |
سيمنز/الجيل الجديد |
1 مجموعة |
| 6 | محرك الخدمة |
ألمانيا/تايوان |
سيمنز/الجيل الجديد |
3 مجموعات |
| 7 |
عجلة طحن قياسية |
شنغهاي | قطعة واحدة | |
| 8 | عجلة توجيه قياسية | تايوان | قطعة واحدة | |
| 9 |
محطة عمل هيدروليكية (خزان الزيت ومضخة الزيت، محرك مضخة الزيت) |
تايوان | OMAX | 1 مجموعة |
| 10 | قلم سكين من الماس | تايوان | قطعتين | |
| 11 | خزان المياه ومضخة | تايوان | بايوان | مجموعة واحدة |
| 12 |
نظام التحكم الإلكتروني |
بكين | مجموعة واحدة | |
| 13 | مصباح العمل | شنتشن | 1 مجموعة | |
| 14 |
إيقاف حامل الأداة، إيقاف لوحة الأداة القياسية |
غوانغدونغ | هوتمان | مجموعة واحدة |
| 15 |
من خلال استراحة الأداة، من خلال صفيحة السكين القياسية |
غوانغدونغ | هوتمان | مجموعة واحدة |
| 16 |
مجموعة أدوات رسم الشريط |
غوانغدونغ | هوتمان | مجموعة واحدة |
| 17 |
صندوق الأدوات وأدوات الصيانة |
غوانغدونغ | هوتمان | مجموعة واحدة |
| 18 | مسامير الأدوات الآلية الأفقية الأساسية ووسائد أقدام الأساس | غوانغدونغ | هوتمان | مجموعة واحدة |
