تفاصيل المنتج:
شروط الدفع والشحن:
|
| قطر عجلة الطحن: | 200 ملم | طريقة تبريد محرك عجلة الطحن: | تبريد الهواء |
|---|---|---|---|
| طحن عجلة المحرك الحالي: | 4 ا | كفاءة محرك عجلة الطحن: | 90٪ |
| تردد محرك عجلة الطحن: | 50 هرتز | طحن عجلة محرك الحياة: | 10000 ساعة |
| مستوى ضجيج محرك عجلة الطحن: | 60 ديسيبل | طحن قوة محرك عجلة: | 2.2 كيلو واط |
| عامل قوة محرك عجلة الطحن: | 0.8 | مستوى حماية محرك عجلة الطحن: | IP54 |
| سرعة محرك عجلة الطحن: | 1420دورة في الدقيقة | عزم دوران محرك عجلة الطحن: | 2.5 نانومتر |
| طحن عجلة محرك الجهد: | 380 فولت | سرعة طحن عجلة: | 4500 دورة في الدقيقة |
| النموذج: | آلة طحن أداة التصنيع باستخدام الحاسب الآلي | ||
| إبراز: | IP54 آلة طحن الحفر CNC,2.2KW آلة طحن الحفر CNC,طاحونة أدوات CNC متعددة الوظائف,2.2KW CNC Bore Grinding Machine,Multifunctional CNC Tool Grinder |
||

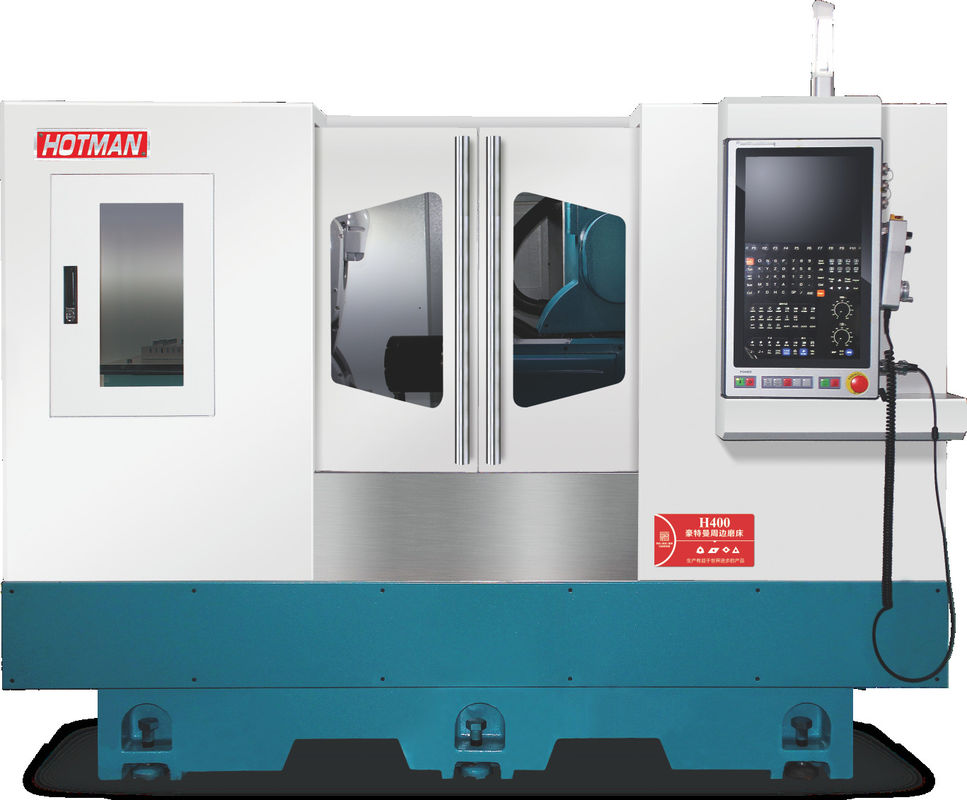

H400
وصف الجهاز:
1خصائص الجهاز: تنتمي هذه المعدات إلى مركز طحن أربعة محاور ، مناسبة أساسا للسبائك الصلبة والسيراميك والمواد CBN خروط وطحن أدوات القطع.تبني نظام التحكم العددي المتقدم، ويمكن أن تدرك تحميل وتفريغ بواسطة روبوت ستة محاور، يمكن أن تدرك جميع زاوية الدوران، والحد من عملية دوران الشفرة، وتحسين المزيد من الكفاءة، وتقصير وقت الطحن.يمكن أيضا تحقيق طحن مختلف الأدوات القياسية وغير القياسية عن طريق تغيير الأدوات.
2جزء الطحن والترتيب عبر الإنترنت، جهاز الترتيب خارج الإنترنت:
يتم استخدام محرك Yaskawa servo في الداخل للسيطرة على عجلة إصلاح الرمل الدائرية الخارجية. يقلل إصلاح الرمل التلقائي من خطوات التثبيت والتفكيك الثانوية اليدوية ،توفير الكثير من تكاليف العمالة ووقت الإنتاج. يدير الفولاذ المتحرك دوران عجلة الطحن الكبيرة، ويقود محور XZ تغذيتها.
3أجزاء X و Z
تقنية المحرك الخطي المتقدمة للدفع المباشر تقلل من الخطأ والارتداء الناجم عن ناقل نقل ميكانيكي، مع ردود الفعل كاملة في الحلقة المغلقة التي يجلبها حاكم الشبكة،لضمان سرعة الاستجابة لكل عمود وتشغيل عالية السرعة، لتحقيق دقة عالية وكفاءة عالية.
4الروبوتات ترسل وتستقبل المواد:
يتم نقل قطعة العمل وتثبيتها بواسطة روبوت من ستة محاور ، مع كفاءة إنتاج عالية ودقة عالية. عملية التشغيل:
يسيطر النظام على عمل الروبوت ذو الستة محاور، ويقوم جهاز استشعار الليزر بالكشف عن القطعة العاملة وتحديدها،الروبوت يتحرك إلى صحن المواد لالتقاط قطعة العمل التي سيتم معالجتها إلى مربع نفخ الشريحة لتنفخ في البداية من burrs والشوائب، وأخيراً يرسل إلى رأس العمل لالتقاط ومعالجة.
5. سهلة التشغيل - سهلة استخدام نظام تشغيل CNC:
بواسطة هوتمان هوتمان و لينوك ريناك تطوير الجيل الأخير من برنامج البرمجة الرسومية سهلة الاستخدام، لديه إعداد بسيط وسريع وواجهة مستخدم بديهية،لا تحتاج إلى إدخال الكمبيوتر المعقدة G رمز والبرنامج الفرعي، بسيطة وسهلة لتعلم التشغيل، بحيث البرمجة والإعداد بشكل أسرع. تجربة المستخدم والتشغيل يشعر ممتاز.
6غطاء كامل
تصميم مظهر اللون الجمالي جدا، وتعتمد المعدات غطاء مغلق، وتقلل إلى حد كبير من صوت طحن قطعة العمل، وعملية إنتاج ضباب النفط، وغازات النفايات والسائل الهش،يمكن استخدامه في جهاز تنقية الضباب الزيتي ونظام التصفية، سهلة الاستخدام، تساعد على حماية البيئة.
باب أوتوماتيكي أسطوانة، مقاومة فعالة تسرب النفط، لمنع تجميع وعاء المواد من الشوائب.
أجهزة اطفاء الحرائق التلقائية لأجهزة الأدوات الذكية اختيارية ومجهزة من قبل العملاء ، مما يحسن إلى حد كبير عامل السلامة في أجهزة الأدوات.
المواصفات التقنية:
| المشروع | الوحدة | النموذج: FX32P-60CNC | |
|
قدرة المعالجة
|
الحد الأقصى للقطر الدوري للطاولة | ملم | 320 |
|
المسافة القصوى بين إبهامين |
ملم | 600 | |
| أقصى قطر للطحن | ملم | 320 | |
| الحد الأقصى للحمل بين القلبين الجبينيين | كجم ((ب) | 60 ((العمالة العليا) / 20 (العامل فقط) | |
| حجم عجلة الطحن (قطر × عرض × فتحة) | ملم | 455 × 38 ((32-50) × 127 | |
| سرعة عجلة الطحن | rpm | 1650 | |
| الحد الأقصى للسرعة الخطيّة للعجلة الطحن | م/س | 40 ((عجلة طحن عالية السرعة حتى 65) | |
| طلاء عجلات الطحن | ملم | النوع الآلي | |
|
رأس عجلة الطحن |
زاوية التغذية | درجة | 90 |
| ضربة تغذية | ملم | 250 | |
| محور X سرعة الحركة السريعة | م/دقيقة | 6 | |
| الحد الأدنى لتغذية المحور X | ملم | 0.001 | |
|
إطار الرأس |
سرعة الفولاذ | rpm | 50 إلى 500 |
| شكل الغزل | متزامن أو مركزي | ||
| مواصفات الإبهام | MT-4 | ||
|
مقعد الخلف |
المسافة التلسكوبية التلقائية | ملم | 40 |
| مواصفات الإبهام | MT-4 | ||
|
طاولة العمل |
المحور Z سرعة الحركة السريعة | م/دقيقة | 8 |
| الحد الأدنى لتغذية المحور z | ملم | 0.001 | |
| الحد الأقصى للسفر | ملم | 550 | |
| زاوية الدوران | درجة | + 6/-9 | |
|
المحرك |
محرك طواحين عجلة الطحن | KW | 3.75/55 |
| محرك تغذية محور X (سيرفو) | KW | 2.2 | |
| محرك التغذية على المحور Z (سيرفو) | KW | 2.2 | |
| محرك فولاذ الإطار الرئيسي | KW | 0.75 | |
| محرك مضخة التبريد | KW | 0.75 | |
| محرك زيت التشحيم | KW | 0.25*2 | |
| محرك مضخة النفط | KW | 0.75 | |
|
غيرها |
صافي وزن الجهاز | كيلوغرام | 3300 |
| إجمالي وزن الجهاز | كيلوغرام | 3500 | |
| حجم العبوة (الطول * العرض * الارتفاع) | ملم | 2800*2000*2000 | |
