تفاصيل المنتج:
شروط الدفع والشحن:
|
| قطر عجلة الطحن: | 200 مم | قوة محرك تغذية عجلة الطحن: | 0.75kw |
|---|---|---|---|
| سرعة محرك تغذية عجلة الطحن: | 1450 دورة في الدقيقة | سرعة تغذية عجلة الطحن: | 0-3m/min |
| زاوية دوران رأس عجلة الطحن: | ± 30 درجة | قوة محرك تغذية رأس عجلة الطحن الدوارة: | 0.75kw |
| سرعة محرك التغذية الدوار لرأس عجلة الطحن: | 1450 دورة في الدقيقة | سرعة تغذية رأس عجلة الطحن: | 0-3m/min |
| قوة المحرك الدوار لرأس عجلة الطحن: | 0.75kw | سرعة المحرك الدوار لرأس عجلة الطحن: | 1450 دورة في الدقيقة |
| سرعة دوران رأس عجلة الطحن: | 0.1-2.5 دورة في الدقيقة | طحن قوة محرك عجلة: | 2.2kw |
| سرعة محرك عجلة الطحن: | 1450 دورة في الدقيقة | سرعة طحن عجلة: | 1450 دورة في الدقيقة |

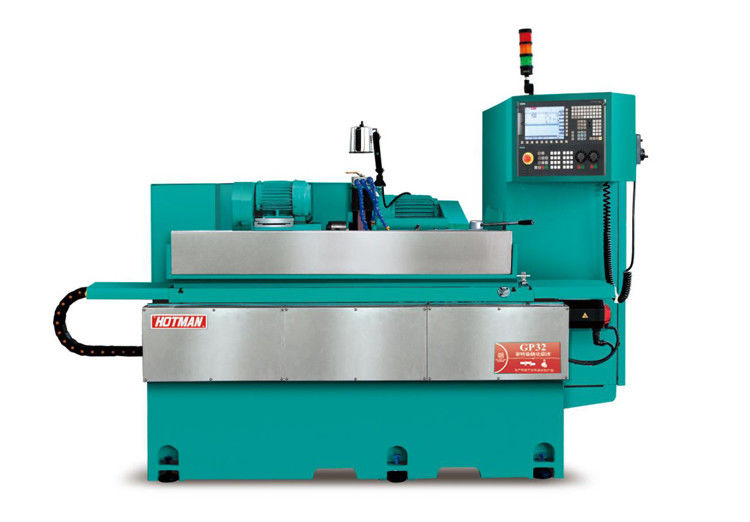

| اسم المنتج: | آلة طحن عمود الحدبات | ||
| إبراز: | 0.75KW آلة طحن العمود اللاصق,آلة طحن الشعبية العملية,معدات طحن المقاومة للاستعمال,Camshaft Grinding Machine Practical,Wear Resistant Camshaft Grinding equipment |
||
وصف الجهاز:
1يتم صب الجسم والمكونات بواسطة حديد ميلهانا الصلب من الدرجة العالية FC30، والذي يتم معالجته الحرارية بشكل مصطنع ثم يتم معالجته بالشيخوخة الطبيعية. يتم معالجة المكونات بواسطة ياسدا،(ميتسوي سيكي)، توشيبا، ELB وغيرها من المعدات ذات المستوى العالمي مرة واحدة تصليح المعالجة. يمكن أن يكون حجم الدقة تصل إلى مستوى ميكرون، لضمان عالية الدقة المعدات المكونات الأساسية.
2يتم تزيين قوالب المرشدة للآلة ومسامير الكرات الدقيقة باستمرار بواسطة نظام التشحيم التلقائي لضمان عمر خدمة أطول ودقة.يتم فصل نظام التبريد من الجسم للقضاء على الاهتزاز وتبديد الحرارة المواتية.
3مجهزة بنظام زيمنس 828D CNC التلقائي للطحن، والتنمية الثانوية، عمل الحوار الإنسانية الآلة، مع العديد من المعدات الاختيارية للاختيار من بينها،بما في ذلك جهاز طحن الثقوب الداخلية، جهاز قياس نهاية أوتوماتيكي، جهاز قياس قطر خارجية أوتوماتيكية، الخ.
4يتكون نظام تغذية الطحن من V ومسار مسطح من مجرفة دقة مصنوعة يدويا، مع نظام التشحيم التلقائي ومسمار كرة طحن دقة مستوى C3،والتي يمكنها تحقيق حركة سلسة، دقة ممتازة في تحديد المواقع المتكررة ومدة حياة طويلة للمسار.
5التكوين القياسي لفولدة عجلة الطحن هو أربعة خلفية و اثنين خلفية هيكل محمل. يمكن أيضا اختيار الدقة العالية الديناميكية والضغط الساكن فولدة،والذي يمتلك خصائص الدقة العالية للدوران، صلابة ديناميكية عالية، مقاومة جيدة للهزات، وكفاءة عالية طحن وجودة سطح طحن جيدة.ما يصل إلى 3500 RPM و 60m/s.
6تم تصميم المقعد الخلفي لتكون صلبة وقوية. تم تصميم أسطوانة زلقة من الفولاذ اللاصق المقاومة في الجسم الحديدي المصبوب لحمل النواة العليا MT4.يمكن بسهولة تغيير قوة القفز من الاسطوانة المنزلقة عن طريق أزرار ضبط في الخلفملحقات خاصة ضغط الزيت مقعد الذيل مع دواسة لتسهيل تفريغ أجزاء العمل.
7نظام التحكم العددي من سيمنز كالتكوين القياسي، بعد التطوير الثانوي، جميع واجهة التشغيل الصينية، سهلة الاستخدام.نظام CNC للمعدات ونظام القيادة لديهم توافق أفضل، في نفس الوقت مع إصلاح الرمل التلقائي ووظيفة التعويض التلقائي، لضمان استقرار ودقة التغذية والطحن.
المواصفات التقنية:
| المشروع | الوحدة | النموذج: FX32P-60CNC | |
| الحد الأقصى للقطر الدوري للطاولة | ملم | 320 |
المسافة القصوى بين | ملم | 600 | |
| أقصى قطر للطحن | ملم | 320 | |
| الحد الأقصى للحمل بين القلبين الجبينيين | كجم ((ب) | 60 ((العمالة العليا) / 20 (العامل فقط) | |
| حجم عجلة الطحن (قطر × عرض × فتحة) | ملم | 455 × 38 ((32-50) × 127 | |
| سرعة عجلة الطحن | rpm | 1650 | |
| الحد الأقصى للسرعة الخطيّة للعجلة الطحن | م/س | 40 ((عجلة طحن عالية السرعة حتى 65) | |
| طلاء عجلات الطحن | ملم | النوع الآلي | |
| زاوية التغذية | درجة | 90 |
| ضربة تغذية | ملم | 250 | |
| محور X سرعة الحركة السريعة | م/دقيقة | 6 | |
| الحد الأدنى لتغذية المحور X | ملم | 0.001 | |
إطار الرأس | سرعة الفولاذ | rpm | 50 إلى 500 |
| شكل الغزل | متزامن أو مركزي | ||
| مواصفات الإبهام | MT-4 | ||
مقعد الخلف | المسافة التلسكوبية التلقائية | ملم | 40 |
| مواصفات الإبهام | MT-4 | ||
طاولة العمل | المحور Z سرعة الحركة السريعة | م/دقيقة | 8 |
| الحد الأدنى لتغذية المحور z | ملم | 0.001 | |
| الحد الأقصى للسفر | ملم | 550 | |
| زاوية الدوران | درجة | + 6/-9 | |
| محرك طواحين عجلة الطحن | KW | 3.75/55 |
| محرك تغذية محور X (سيرفو) | KW | 2.2 | |
| محرك التغذية على المحور Z (سيرفو) | KW | 2.2 | |
| محرك فولاذ الإطار الرئيسي | KW | 0.75 | |
| محرك مضخة التبريد | KW | 0.75 | |
| محرك زيت التشحيم | KW | 0.25*2 | |
| محرك مضخة النفط | KW | 0.75 | |
| صافي وزن الجهاز | كيلوغرام | 3300 |
| إجمالي وزن الجهاز | كيلوغرام | 3500 | |
| حجم العبوة (الطول * العرض * الارتفاع) | ملم | 2800*2000*2000 | |
(1) محور مركز العمل المتحرك مع مكيف رينيشاو المدمج.
(2) قدرة حمولة الشوك 150Nm
(3) حزمة الكرة اللاصقة الزاوية الدقيقة
(4) مستديرة≤1μm
(5) زاوية دوران كبيرة
(6) سائل التبريد في الوسط
(7) مدفوع بمحرك متزامن بمغناطيس دائم
(8) وظيفة إيقاف الموقع
رأس العمل عالية الصلابة مع مركز العمل قابل للتحرك ، مدعومة بصلابة عالية ودقة عالية محامل كرة اتصال زاوية ومحامل عجلات مخروط ،والتي تجعل من الغزل الأكثر استقراراً وتصلباً شديداً.
يتم استخدام شاك مخروط MT-4 في الغزل ، مع فتحة مركزية φ24 مم ، حيث يمكن أن يمر جهاز التوتر للجهاز ، وكذلك سائل التبريد.
يتم تشغيل رأس العمل بواسطة محرك سيرفو تغير التيار الكهربائي الرقمي Sodick ، مع سرعات متغيرة. يمكن طحن الأجزاء غير العادية ، وذلك بفضل تحديد موقع الغزل بسرعة ودقة ، والمحور X التفاعلي ومحور C.
2تصميم رأس العمل المرن:
يتم تثبيت رأس العمل على قاعدة دوارة، بزاوية الدوران من -45° إلى +45°.
يتم توزيع سائل التبريد على رأس العمل ، والذيل ، ورأس عجلة الطحن من خلال موزع ، للحفاظ على الجهاز في الاستقرار الحراري إلى أقصى حد ممكن.
تم تصميم حافة نقطة تحديد سطح العمل مباشرة تحت مركز الغزل ، مما يمكن أن يمنع حرارة سائل التبريد من التأثير على سطح العمل. تم تجهيز رأس العمل بجهاز عائم للهواء.
3البرمجيات المهنية للطحن بواسطة "هوتمان" و"لينوك"
