تفاصيل المنتج:
شروط الدفع والشحن:
|
| قطر عجلة الطحن: | 200 ملم | قوة محرك تغذية عجلة الطحن: | 0.75 كيلو واط |
|---|---|---|---|
| سرعة محرك تغذية عجلة الطحن: | 1400 دورة في الدقيقة | سرعة تغذية عجلة الطحن: | 0.1-5 مم/دقيقة |
| زاوية دوران رأس عجلة الطحن: | ± 15 درجة | قوة المحرك الدوار لرأس عجلة الطحن: | 0.75 كيلو واط |
| سرعة المحرك الدوار لرأس عجلة الطحن: | 1400 دورة في الدقيقة | سرعة دوران رأس عجلة الطحن: | 0.1-5 درجة/دقيقة |
| حركة رأس عجلة الطحن عموديًا: | 100 ملم | قوة محرك رأس عجلة الطحن ذات الحركة العمودية: | 0.75 كيلو واط |
| سرعة الحركة العمودية لرأس عجلة الطحن: | 0.1-5 مم/دقيقة | طحن قوة محرك عجلة: | 2.2 كيلو واط |
| سرعة محرك عجلة الطحن: | 1400 دورة في الدقيقة | سرعة طحن عجلة: | 3000 دورة في الدقيقة |
| إبراز: | طاحونة عمود الكامي ضد الارتداء,طاحونة عجلة الكاميرا متعددة المشاهد,5mm/min طواحين عمود الكمشاف حسب الطلب,Cam Shaft Grinder Multiscene,5mm/Min Custom Camshaft Grinders |
||

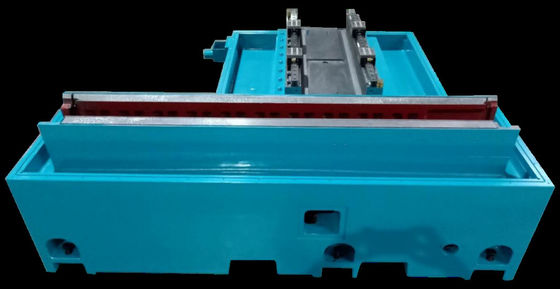

1- مفهوم التصميم لقاعدة الآلة والهياكل الرئيسية:
أثناء الطحن ، فإن أهم شيء هو الحفاظ على الدقة ، والتي تعتمد على أداء الاستقرار الحراري بدلاً من مكافحة الاهتزاز.الحديد الصلب نفسه لديه معامل منخفض جداً لتوسع الحرارةهناك الكثير من الحرارة أثناء الطحن، ويمكن أن يتم إجراؤها بالتساوي من خلال قاعدة الحديد الصلب، وبالتالي،يتم الحفاظ على الجهاز في حالة حرارية مستقرة.
جميع أجزاء الهيكل الرئيسية مصنوعة من الحديد أو الفولاذ المصبوب عالية الجودة، بما في ذلك رأس العجلات ورأس العمل والذيل والدوامات وحاملات المحامل.الذي يضمن جسم الآلة مع المواد المستمرة ومشابهة، فضلا عن الاستقرار الحراري المستقر.
أي تغيير حراري سببية حدث في وقت قصير سيتم تعويضها من خلال قاعدة آلة الحديد الزهري، والتي هي أفضل من تلك المصنوعة من الصلب أو الجرانيت المصنوعة من قبل الإنسان.
بالإضافة إلى أن هيكل الحديد الصلب له صلابة عالية وأداء جيد لاستيعاب الاهتزاز، أفضل من الجرانيت المصنوع من قبل الإنسان.
أسطح دعم طاولة العمل على شكل V في جانب واحد وسطح في الجانب الآخر. وهذا الهيكل له صلابة جيدة وقدرة حمولة ثقيلة.يتم إخضاع الأسطح المنزلقة للشفرة اليدوية للدقة العاليةيتم تغطية الدليل المنزلق بطلاء Turcite® ، والذي يزيل نفسه ، وأيضا معامل الاحتكاك منخفض جدا.
3محامل ومسمار كرات:
يتم استخدام محامل فائقة الدقة في طاولة العمل (محور Z) ، جنبا إلى جنب مع المسمار الكروي عالي الدقة والمحار من معيار THK الياباني.
4.أدلة التغذية الأفقية (محور X لتغذية رأس العجلات):
5.إمكانية تكرار محور إكس ودقة تحديد المواقع (مقياس التداخل بالليزر من رينيشاو):
يتم استخدام الدلائل الخطية في محور X الأفقي، لضمان حركة خطية من الدقة العالية والمنخفضة
الاحتكاك.المرشد المنزلق من نوع الدوال لديه قدرة عالية جدا على الحمل.محرك الصوديك الخطي يمكن أن يلغي الاهتزاز أثناء التحرك فوق تغيير المغناطيس. القوة القصوى للدفع في وقت قصير: 1660-3060N.حاكم شبكة زيادة Haidenhain مع دقة مستوى النانو، يضمن دقة تغذية محور X ، للحد من خطأ التداخل.
وصف الجهاز:
1يتم صب الجسم والمكونات بواسطة حديد ميلهانا الصلب من الدرجة العالية FC30 ، والذي يتم معالجته بالحراري بشكل طبيعي ثم يتم معالجته بالشيخوخة الطبيعية. يتم معالجة المكونات بواسطة ياسدا ،(ميتسوي سيكي)، توشيبا، ELB وغيرها من المعدات عالمية المستوى مرة واحدة معالجة التشغيل. يمكن أن يكون حجم الدقة تصل إلى مستوى ميكرون، لضمان عالية الدقة المعدات المكونات الأساسية.
2يتم تزيين قوالب المرشدة للآلة ومسامير الكرات الدقيقة باستمرار بواسطة نظام التشحيم التلقائي لضمان حياة خدمة أطول ودقة.يتم فصل نظام التبريد من الجسم للقضاء على الاهتزاز وتبديد الحرارة المواتية.
3مجهزة بنظام زيمنس 828D CNC التلقائي للطحن، والتنمية الثانوية، عمل الحوار الإنسان والآلة، مع العديد من المعدات الاختيارية للاختيار من بينها،بما في ذلك جهاز طحن الثقوب الداخلية، جهاز قياس نهاية أوتوماتيكي، جهاز قياس قطر خارجية أوتوماتيكية، الخ.
4يتكون نظام تغذية الطحن من V ومسار مسطح من مجرفة دقة مصنوعة يدويا، مع نظام التشحيم التلقائي ومسمار كرة طحن دقة مستوى C3،والتي يمكنها تحقيق حركة سلسة، دقة ممتازة في تحديد المواقع المتكررة ومدة حياة طويلة للمسار.
5التكوين القياسي لفولدة عجلة الطحن هو أربعة خلفية و اثنين خلفية هيكل تحمل. يمكن أيضا اختيار الدقة العالية الديناميكية والضغط الساكن فولدة،والذي يمتلك خصائص الدقة العالية للدوران، صلابة ديناميكية عالية، مقاومة جيدة للهزات، وكفاءة عالية طحن وجودة سطح طحن جيدة.ما يصل إلى 3500 RPM و 60m/s.
6تم تصميم المقعد الخلفي لتكون صلبة وقوية على حد سواء. تم تصميم أسطوانة انزلاقية من الفولاذ اللاصق المقاومة في الجسم الحديدي المصبوب لحمل النواة العليا MT4.يمكن بسهولة تغيير قوة القفز من الاسطوانة المنزلقة عن طريق أزرار ضبط في الخلفملحقات خاصة ضغط الزيت مقعد الذيل مع دواسة لتسهيل تفريغ أجزاء العمل.
7نظام التحكم العددي من سيمنز كالتكوين القياسي، بعد التطوير الثانوي، جميع واجهة التشغيل الصينية، سهلة الاستخدام.نظام CNC للمعدات ونظام القيادة لديهم توافق أفضل، في نفس الوقت مع إصلاح الرمل التلقائي ووظيفة التعويض التلقائي، لضمان استقرار ودقة التغذية والطحن.
المواصفات التقنية:
| المشروع | الوحدة | النموذج: FX32P-60CNC | |
|
قدرة المعالجة
|
الحد الأقصى للقطر الدوري للطاولة | ملم | 320 |
|
المسافة القصوى بين إبهامين |
ملم | 600 | |
| أقصى قطر للطحن | ملم | 320 | |
| الحد الأقصى للحمل بين القلبين الجبينيين | كجم ((ب) | 60 ((العمالة العليا) / 20 (العامل فقط) | |
| حجم عجلة الطحن (قطر × عرض × فتحة) | ملم | 455 × 38 ((32-50) × 127 | |
| سرعة عجلة الطحن | rpm | 1650 | |
| الحد الأقصى للسرعة الخطيّة للعجلة الطحن | م/س | 40 ((عجلة طحن عالية السرعة حتى 65) | |
| طلاء عجلات الطحن | ملم | النوع الآلي | |
|
رأس عجلة الطحن |
زاوية التغذية | درجة | 90 |
| ضربة تغذية | ملم | 250 | |
| محور X سرعة الحركة السريعة | م/دقيقة | 6 | |
| الحد الأدنى لتغذية المحور X | ملم | 0.001 | |
|
إطار الرأس |
سرعة الفولاذ | rpm | 50 إلى 500 |
| شكل الغزل | متزامن أو مركزي | ||
| مواصفات الإبهام | MT-4 | ||
|
مقعد الخلف |
المسافة التلسكوبية التلقائية | ملم | 40 |
| مواصفات الإبهام | MT-4 | ||
|
طاولة العمل |
المحور Z سرعة الحركة السريعة | م/دقيقة | 8 |
| الحد الأدنى لتغذية المحور z | ملم | 0.001 | |
| الحد الأقصى للسفر | ملم | 550 | |
| زاوية الدوران | درجة | + 6/-9 | |
|
المحرك |
محرك طواحين عجلة الطحن | KW | 3.75/55 |
| محرك تغذية محور X (سيرفو) | KW | 2.2 | |
| محرك التغذية على المحور Z (سيرفو) | KW | 2.2 | |
| محرك فولاذ الإطار الرئيسي | KW | 0.75 | |
| محرك مضخة التبريد | KW | 0.75 | |
| محرك زيت التشحيم | KW | 0.25*2 | |
| محرك مضخة النفط | KW | 0.75 | |
|
غيرها |
صافي وزن الجهاز | كيلوغرام | 3300 |
| إجمالي وزن الجهاز | كيلوغرام | 3500 | |
| حجم العبوة (الطول * العرض * الارتفاع) | ملم | 2800*2000*2000 | |
