تفاصيل المنتج:
شروط الدفع والشحن:
|
| التطبيق: | الصناعية | البعد: | 1000 * 800 * 1700 مم |
|---|---|---|---|
| عجلة جلخ: | 200 ملم | المواد: | معدن |
| Max. الأعلى. Grinding Height ارتفاع الطحن: | 180 ملم | Max. الأعلى. Grinding Length طول الطحن: | 400ملم |
| الأعلى. عرض الطحن: | 180 ملم | الاسم: | آلة الطحن العمودية |
| القوة: | 2.2 كيلو واط | السرعة: | 1400 دورة في الدقيقة |
| حجم الجدول: | 400 * 180 ملم | السفر الجدول: | 400ملم |
| النوع: | آلة طحن | الجهد: | 220 فولت |
| الوزن: | 800 كجم | ||
| إبراز: | آلة طحن عمودية دائمة,آلة طحن رأسية متعددة المشاهد,خدمات طحن CNC مستقرة,Vertical Grinding Machine Multiscene,Stable CNC Grinding Services |
||

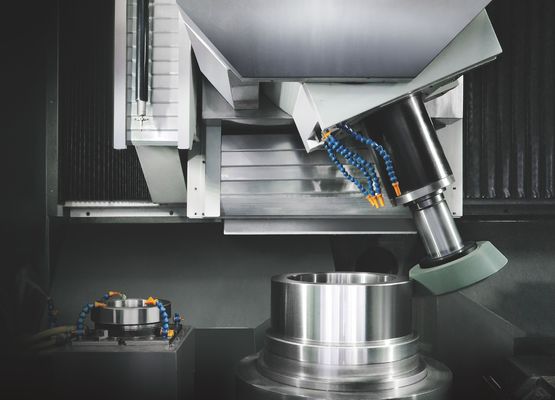

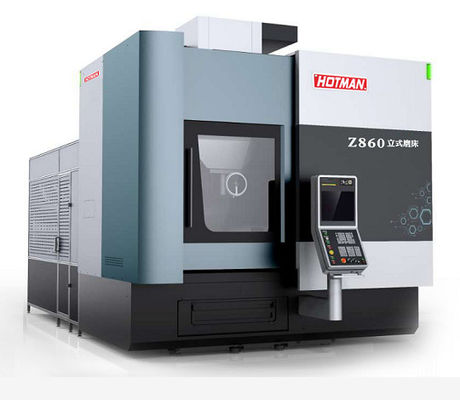

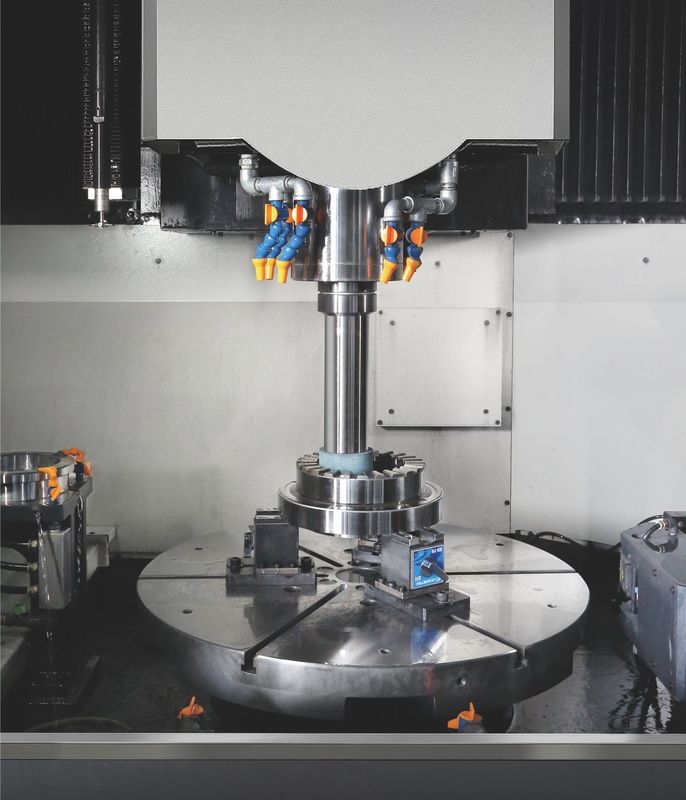

خدمة آلة الطحن الرأسية Z860
Sالخدمة:
1التثبيت والتشغيل:
يجب أن يتم رسم أساس تركيب آلة الأدوات من قبل الطرف B ويوجيه البناء. الطرف A هو المسؤول عن تركيب المعدات،بينما يكون الطرف ب مسؤولاً عن التثبيت والتشغيل.
2فحص القبول:
يقوم الطرف أ بإجراء فحص قبل القبول للطرف ب (في الوقت نفسه ، إجراء تدريب المستخدمين وتعليم المشغل للعمل بشكل مستقل) ،ويكون الطرف (ب) مسؤولاً عن شحن آلة الأدوات إلى الطرف (أ) بعد اجتياز التفتيش.
يقوم الطرف (ب) بتثبيت آلة الأدوات وإصلاحها إلى الطرف (أ) وإكمال القبول النهائي.يجب على مشغلي الطرف أ القيام بالطحن لتلبية متطلبات الدقة في الاتفاق.
1 تقوم الآلة بتفريغ عينات الاختبار بمواصفات محددة في الاتفاق.
2 يقوم الطرف أ بتوفير أجزاء الأرض الخام التي تلبي المتطلبات التقنية و يقوم بشحنها إلى الطرف ب قبل شهر واحد من القبول المسبق.
3 يجب أن يتم تنفيذ معايير وإجراءات القبول وفقا للمرفقات المتفق عليها من قبل الطرفين
وصف الجهاز:
1يتم صب الجسم والمكونات بواسطة حديد ميلهانا الصلب من الدرجة العالية FC30 ، والذي يتم معالجته بالحراري بشكل طبيعي ثم يتم معالجته بالشيخوخة الطبيعية. يتم معالجة المكونات بواسطة ياسدا ،(ميتسوي سيكي)، توشيبا، ELB وغيرها من المعدات عالمية المستوى مرة واحدة معالجة التشغيل. يمكن أن يكون حجم الدقة تصل إلى مستوى ميكرون، لضمان عالية الدقة المعدات المكونات الأساسية.
2يتم تزيين قوالب المرشدة للآلة ومسامير الكرات الدقيقة باستمرار بواسطة نظام التشحيم التلقائي لضمان حياة خدمة أطول ودقة.يتم فصل نظام التبريد من الجسم للقضاء على الاهتزاز وتبديد الحرارة المواتية.
3مجهزة بنظام زيمنس 828D CNC التلقائي للطحن، والتنمية الثانوية، عمل الحوار الإنسان والآلة، مع العديد من المعدات الاختيارية للاختيار من بينها،بما في ذلك جهاز طحن الثقوب الداخلية، جهاز قياس نهاية أوتوماتيكي، جهاز قياس قطر خارجية أوتوماتيكية، الخ.
4يتكون نظام تغذية الطحن من V ومسار مسطح من مجرفة دقة مصنوعة يدويا، مع نظام التشحيم التلقائي ومسمار كرة طحن دقة مستوى C3،والتي يمكنها تحقيق حركة سلسة، دقة ممتازة في تحديد المواقع المتكررة ومدة حياة طويلة للمسار.
5التكوين القياسي لفولدة عجلة الطحن هو أربعة خلفية و اثنين خلفية هيكل تحمل. يمكن أيضا اختيار الدقة العالية الديناميكية والضغط الساكن فولدة،والذي يمتلك خصائص الدقة العالية للدوران، صلابة ديناميكية عالية، مقاومة جيدة للهزات، وكفاءة عالية طحن وجودة سطح طحن جيدة.ما يصل إلى 3500 RPM و 60m/s.
6تم تصميم المقعد الخلفي لتكون صلبة وقوية على حد سواء. تم تصميم أسطوانة انزلاقية من الفولاذ اللاصق المقاومة في الجسم الحديدي المصبوب لحمل النواة العليا MT4.يمكن بسهولة تغيير قوة القفز من الاسطوانة المنزلقة عن طريق أزرار ضبط في الخلفملحقات خاصة ضغط الزيت مقعد الذيل مع دواسة لتسهيل تفريغ أجزاء العمل.
7نظام التحكم العددي من سيمنز كالتكوين القياسي، بعد التطوير الثانوي، جميع واجهة التشغيل الصينية، سهلة الاستخدام.نظام CNC للمعدات ونظام القيادة لديهم توافق أفضل، في نفس الوقت مع إصلاح الرمل التلقائي ووظيفة التعويض التلقائي، لضمان استقرار ودقة التغذية والطحن.
المواصفات التقنية:
| المشروع | الوحدة | النموذج: FX32P-60CNC | |
|
|
الحد الأقصى للقطر الدوري للطاولة | ملم | 320 |
|
المسافة القصوى بين |
ملم | 600 | |
| أقصى قطر للطحن | ملم | 320 | |
| الحد الأقصى للحمل بين القلبين الجبينيين | كجم ((ب) | 60 ((العمالة العليا) / 20 (العامل فقط) | |
| حجم عجلة الطحن (قطر × عرض × فتحة) | ملم | 455 × 38 ((32-50) × 127 | |
| سرعة عجلة الطحن | rpm | 1650 | |
| الحد الأقصى للسرعة الخطيّة للعجلة الطحن | م/س | 40 ((عجلة طحن عالية السرعة حتى 65) | |
| طلاء عجلات الطحن | ملم | النوع الآلي | |
|
|
زاوية التغذية | درجة | 90 |
| ضربة تغذية | ملم | 250 | |
| محور X سرعة الحركة السريعة | م/دقيقة | 6 | |
| الحد الأدنى لتغذية المحور X | ملم | 0.001 | |
|
إطار الرأس |
سرعة الفولاذ | rpm | 50 إلى 500 |
| شكل الغزل | متزامن أو مركزي | ||
| مواصفات الإبهام | MT-4 | ||
|
مقعد الخلف |
المسافة التلسكوبية التلقائية | ملم | 40 |
| مواصفات الإبهام | MT-4 | ||
|
طاولة العمل |
المحور Z سرعة الحركة السريعة | م/دقيقة | 8 |
| الحد الأدنى لتغذية المحور z | ملم | 0.001 | |
| الحد الأقصى للسفر | ملم | 550 | |
| زاوية الدوران | درجة | + 6/-9 | |
|
|
محرك طواحين عجلة الطحن | KW | 3.75/55 |
| محرك تغذية محور X (سيرفو) | KW | 2.2 | |
| محرك التغذية على المحور Z (سيرفو) | KW | 2.2 | |
| محرك فولاذ الإطار الرئيسي | KW | 0.75 | |
| محرك مضخة التبريد | KW | 0.75 | |
| محرك زيت التشحيم | KW | 0.25*2 | |
| محرك مضخة النفط | KW | 0.75 | |
|
|
صافي وزن الجهاز | كيلوغرام | 3300 |
| إجمالي وزن الجهاز | كيلوغرام | 3500 | |
| حجم العبوة (الطول * العرض * الارتفاع) | ملم | 2800*2000*2000 | |
