تفاصيل المنتج:
شروط الدفع والشحن:
|
| نظام التحكم: | cnc | قوة محرك مضخة التبريد: | 0.09 كيلو واط |
|---|---|---|---|
| قطر عجلة الطحن: | 400ملم | طحن قوة محرك عجلة: | 7.5 كيلو واط |
| سرعة طحن عجلة: | 1400r / دقيقة | Max. الأعلى. Grinding Length طول الطحن: | 1000 مم |
| الأعلى. عرض الطحن: | 400ملم | الأعلى. تحميل الجدول: | 500 كجم |
| الوزن الصافي: | 3000 كجم | الابعاد الكلية: | 3000 * 2000 * 1800 مم |
| اسم المنتج: | آلة طحن عالمية | قوة محرك الطاولة: | 1.5 كيلو واط |
| سرعة الجدول: | 0.1-5m/min | الضمان: | سنة واحدة |
| إبراز: | آلة طحن عالمية صناعية,آلة طحن عالمية عملية,المقاومة للارتداء CNC مطحنة عالمية,Universal Grinding Machine Practical,Wear Resistant CNC Universal Grinder |
||

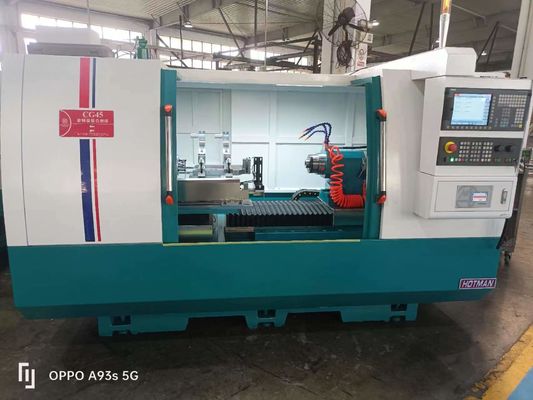

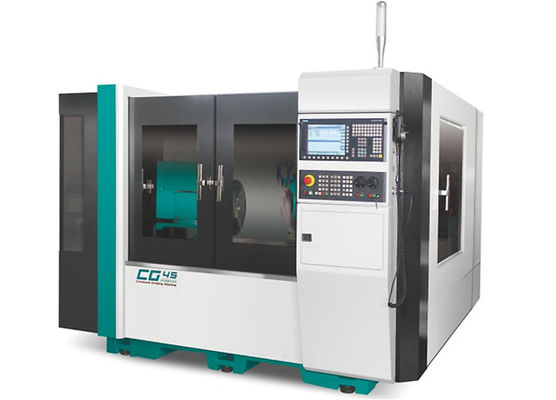

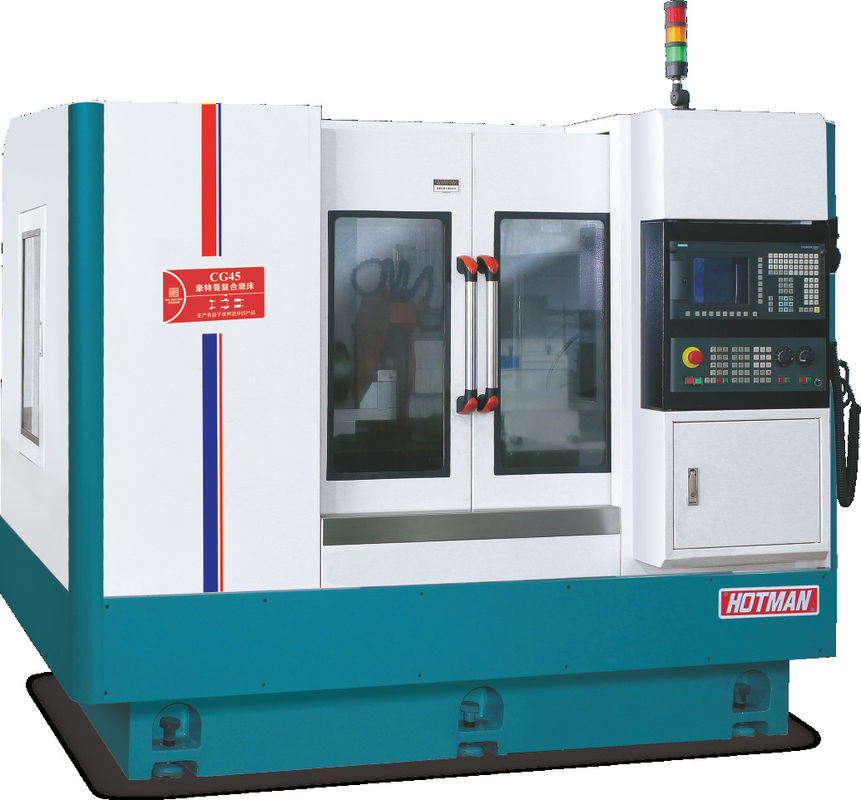

آلة طحن عالمية -CG45
وصف الجهاز:
1يتم صب الجسم والمكونات بواسطة حديد ميلهانا الصلب من الدرجة العالية FC30 ، والذي يتم معالجته بالحراري بشكل طبيعي ثم يتم معالجته بالشيخوخة الطبيعية. يتم معالجة المكونات بواسطة ياسدا ،(ميتسوي سيكي)، توشيبا، ELB وغيرها من المعدات عالمية المستوى مرة واحدة معالجة التشغيل. يمكن أن يكون حجم الدقة تصل إلى مستوى ميكرون، لضمان عالية الدقة المعدات المكونات الأساسية.
2يتم تزيين قوالب المرشدة للآلة ومسامير الكرات الدقيقة باستمرار بواسطة نظام التشحيم التلقائي لضمان حياة خدمة أطول ودقة.يتم فصل نظام التبريد من الجسم للقضاء على الاهتزاز وتبديد الحرارة المواتية.
3مجهزة بنظام زيمنس 828D CNC التلقائي للطحن، والتنمية الثانوية، عمل الحوار الإنسان والآلة، مع العديد من المعدات الاختيارية للاختيار من بينها،بما في ذلك جهاز طحن الثقوب الداخلية، جهاز قياس نهاية أوتوماتيكي، جهاز قياس قطر خارجية أوتوماتيكية، الخ.
4يتكون نظام تغذية الطحن من V ومسار مسطح من مجرفة دقة مصنوعة يدويا، مع نظام التشحيم التلقائي ومسمار كرة طحن دقة مستوى C3،والتي يمكنها تحقيق حركة سلسة، دقة ممتازة في تحديد المواقع المتكررة ومدة حياة طويلة للمسار.
5التكوين القياسي لفولدة عجلة الطحن هو أربعة خلفية و اثنين خلفية هيكل تحمل. يمكن أيضا اختيار الدقة العالية الديناميكية والضغط الساكن فولدة،والذي يمتلك خصائص الدقة العالية للدوران، صلابة ديناميكية عالية، مقاومة جيدة للهزات، وكفاءة عالية طحن وجودة سطح طحن جيدة.ما يصل إلى 3500 RPM و 60m/s.
6تم تصميم المقعد الخلفي لتكون صلبة وقوية على حد سواء. تم تصميم أسطوانة انزلاقية من الفولاذ اللاصق المقاومة في الجسم الحديدي المصبوب لحمل النواة العليا MT4.يمكن بسهولة تغيير قوة القفز من الاسطوانة المنزلقة عن طريق أزرار ضبط في الخلفملحقات خاصة ضغط الزيت مقعد الذيل مع دواسة لتسهيل تفريغ أجزاء العمل.
7نظام التحكم العددي من سيمنز كالتكوين القياسي، بعد التطوير الثانوي، جميع واجهة التشغيل الصينية، سهلة الاستخدام.نظام CNC للمعدات ونظام القيادة لديهم توافق أفضل، في نفس الوقت مع إصلاح الرمل التلقائي ووظيفة التعويض التلقائي، لضمان استقرار ودقة التغذية والطحن.
المواصفات التقنية:
| المشروع | الوحدة | النموذج: FX32P-60CNC | |
|
قدرة المعالجة
|
الحد الأقصى للقطر الدوري للطاولة | ملم | 320 |
|
المسافة القصوى بين إبهامين |
ملم | 600 | |
| أقصى قطر للطحن | ملم | 320 | |
| الحد الأقصى للحمل بين القلبين الجبينيين | كجم ((ب) | 60 ((العمالة العليا) / 20 (العامل فقط) | |
| حجم عجلة الطحن (قطر × عرض × فتحة) | ملم | 455 × 38 ((32-50) × 127 | |
| سرعة عجلة الطحن | rpm | 1650 | |
| الحد الأقصى للسرعة الخطيّة للعجلة الطحن | م/س | 40 ((عجلة طحن عالية السرعة حتى 65) | |
| طلاء عجلات الطحن | ملم | النوع الآلي | |
|
رأس عجلة الطحن |
زاوية التغذية | درجة | 90 |
| ضربة تغذية | ملم | 250 | |
| محور X سرعة الحركة السريعة | م/دقيقة | 6 | |
| الحد الأدنى لتغذية المحور X | ملم | 0.001 | |
|
إطار الرأس |
سرعة الفولاذ | rpm | 50 إلى 500 |
| شكل الغزل | متزامن أو مركزي | ||
| مواصفات الإبهام | MT-4 | ||
|
مقعد الخلف |
المسافة التلسكوبية التلقائية | ملم | 40 |
| مواصفات الإبهام | MT-4 | ||
|
طاولة العمل |
المحور Z سرعة الحركة السريعة | م/دقيقة | 8 |
| الحد الأدنى لتغذية المحور z | ملم | 0.001 | |
| الحد الأقصى للسفر | ملم | 550 | |
| زاوية الدوران | درجة | + 6/-9 | |
|
المحرك |
محرك طواحين عجلة الطحن | KW | 3.75/55 |
| محرك تغذية محور X (سيرفو) | KW | 2.2 | |
| محرك التغذية على المحور Z (سيرفو) | KW | 2.2 | |
| محرك فولاذ الإطار الرئيسي | KW | 0.75 | |
| محرك مضخة التبريد | KW | 0.75 | |
| محرك زيت التشحيم | KW | 0.25*2 | |
| محرك مضخة النفط | KW | 0.75 | |
|
غيرها |
صافي وزن الجهاز | كيلوغرام | 3300 |
| إجمالي وزن الجهاز | كيلوغرام | 3500 | |
| حجم العبوة (الطول * العرض * الارتفاع) | ملم | 2800*2000*2000 | |
وصف الجهاز:
1.أسس الآلة وأجزاء الهيكل الرئيسي:
تتكون قاعدة الجهاز وأجزاء الهيكل الرئيسية من حديد الصلب FC-30 من ميهانيت (متلقح). بعد تطبيع المعالجة الحرارية ، ستبقى قاعدة الحديد الصلب والأجزاء لعلاج الشيخوخة الطبيعي.قاعدة الحديد الزهري والأجزاء الرئيسية يتم معالجتها في أجهزة عالمية من الطراز الأعلى، مثل ياسدا، ميتسوي سيكي، توشيبا، إلب، الخ في عقدة مرة واحدة. التي تضمن الدقة العالية من الطحنات في مستوى الميكرون.
2نظام التشحيم المركزي الآلي:
نظام التشحيم المركزي التلقائي يزيل المبادئ الخطيّة للآلة والمسامير الكروية بشكل مستمر، مما يضمن حياة خدمة أطول ودقة عالية.ونظام التبريد منفصلة مع قاعدة آلة، الذي يزيل الاهتزاز ويساعد الإشعاع الحراري.
3النظام الآلي:
التشنج في وقت واحد، بما في ذلك تشنج الجزء في وقت واحد، طحن الدائرة الداخلية، طحن الدائرة الخارجية، طحن سطح النهاية، طحن المخروط، طحن الملف الشخصي، وطحن المركب في آلة واحدة.
مجهزة بنظام سيمنس CNC كمعيار ، والعديد من الوحدات الاختيارية ، مثل جهاز دوران رأس العمل التلقائي ، جهاز قياس قطر التلقائي ، جهاز قياس سطح النهاية التلقائي ،مرشح الشرائط المغناطيسية الورقية، وجمع الضباب النفطي، الخ
4.الموارد الرئيسية تدور يدوياً:
للقرنية الخارجية والقرنية الداخلية طحن ، يمكن تدوير رأس الأسهم يدويًا.
5. يدور المخزون الذاتي تلقائيًا (اختياريًا):
هناك محرك DD دقيق اختياري (القيادة المباشرة) و حاكم شبكة هايدنهاين ، والذي يمكن أن يدفع المخزون الرئيسي بدقة من خلال نظام CNC.انها مريحة جدا للقرنية الخارجية والقرنية الداخلية طحن.
محرك DD (القيادة المباشرة) (اختياري)
6فولاذ العجلات:
يستخدم محور عجلة الطحن الخارجية المخصصة محامل عالية الدقة من FAG ، والتي يتم تزيينها ذاتيا وسهلة الصيانة. لا يوجد اتصال مع معدن إلى معدن داخل المحور ،الذي يجلب حياة خدمة طويلة جدايمكن ضبط سرعة الدوران للدوار عالية الصلابة وذات الدقة العالية لزيادة السرعة الخطية عند الضرورة. تستخدم عجلة الطحن الداخلية دوار عالية السرعة للغاية ،والتي يمكن أن تمنع الرنين مع الغزل الخارجي.
7نظام CNC:
يتم تطبيق نظام سيمنز CNC في الطاحونة وبعد تطوير آخر، يتم إنشاء واجهة آمنة بين الإنسان والآلة باللغة الصينية.لتحسين التوافق بين نظام التحكم ونظام القيادة، يتم استخدام محرك سيرفو عالي الأداء من سيمنس. يمتلك النظام ارتداء عجلات تلقائي وأداء تعويض تلقائي ، مما يضمن دقة واستقرار التغذية والطحن.
8وحدات مخصصة:
طحن خارجي منحني + طحن داخلي طحن خارجي مستقيم + طحن داخلي طحن داخلي مزدوج
9قياس قطر الخارجي حسب الطلب وقياس سطح النهاية:
(ماربوس) قياس القطر الخارجي، القياس والتحول في الوقت الحقيقي (ماربوس) قياس سطح النهاية،Measure and offset in real time
9طريقة الطحن:
إدراك طحن الدائرة الداخلية ، طحن المخروط الداخلي ، طحن الدائرة الخارجية ، وطحن سطح النهاية في آلة واحدة.
