آلة طحن رأسية أوتوماتيكية مقاومة للتآكل Z860

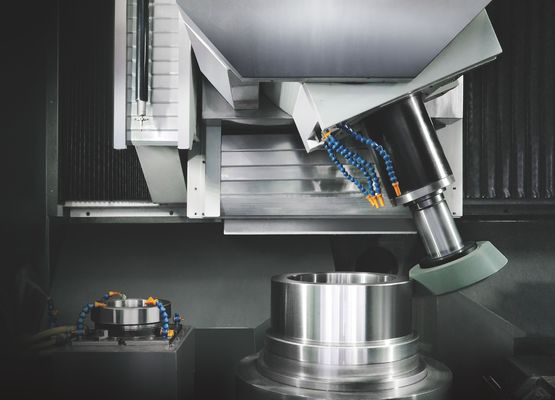

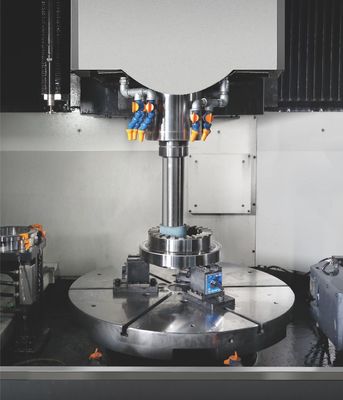

آلة الطحن العمودي Z860 وصف الجهاز


وصف الجهاز:

1الجهاز هو هيكل البوابة، تتكون من أعمدة مزدوجة، والعوارض والسرير لتشكيل هيكل إطار صلب مغلق. يتم ترتيب لوحة السحب العرضية على العارض،ويتم تثبيت رأس طحن عمودي على التوالي على لوحة السحب العرضي.

2يتم تثبيت محطم الماس في نهاية واحدة من الطاولة ويتم استخدامه لتقطيع الأسطح الجانبية والأسفل على التوالي.

3يتم التحكم في آلة الأدوات بواسطة نظام سيمنز الألماني أو نظام FANUC الياباني الذي يتحكم تلقائيًا في التغذية العمودية والعرضية لرأس الطحن ،المحرك الهيدروليكي لمكتب العملوالعجلة اليدوية الكهربائية

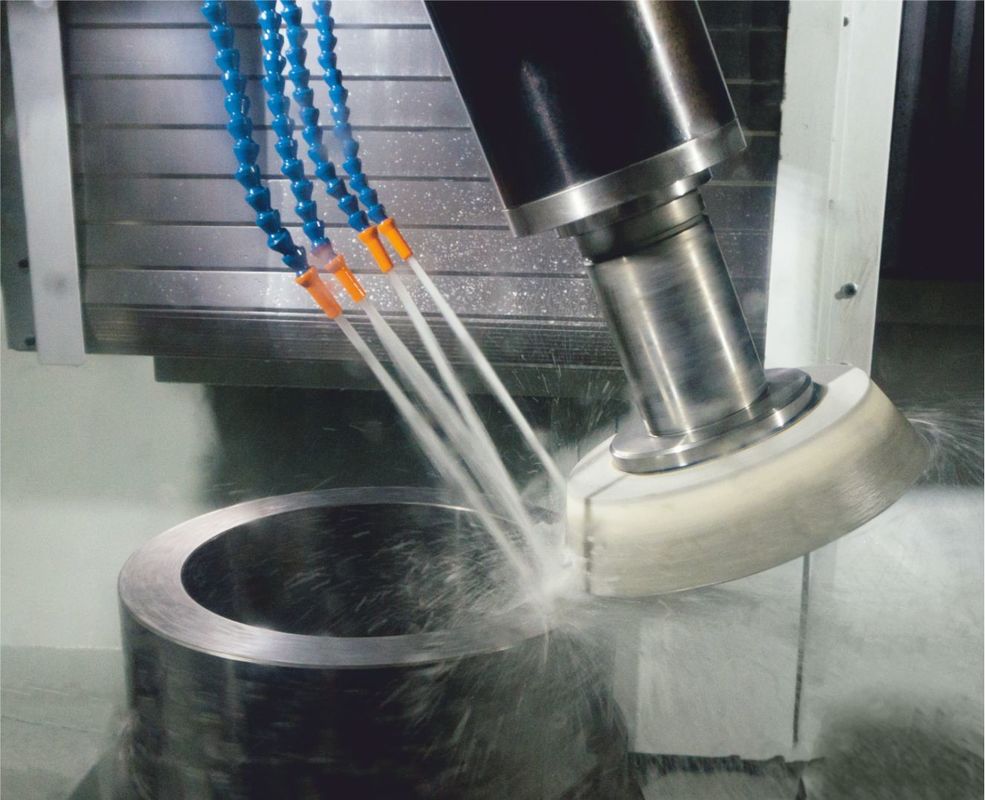

4نظام تصفية التبريد: أثناء طحن وترتيب عجلة الطحن ، يتم تبريد القطعة ويتم غسل عجلة الطحن.مرشح الورق والترسب الطبيعي 3 تصفية.

5معدل تدفق المبرد هو 600 لتر

6مجهزة بنظام التشحيم المركزي الكمي التلقائي ، تزيين قاطرة الدليل والمسمار من كل عمود تغذية ، مع وضع التشحيم التلقائي.

7أداة الآلة مغلقة بالكامل (منطقة العمل والنصف الخلفي من أداة الآلة مغلقة بالكامل، وضعية العمل الأمامية وموقف التحميل)سهلة التنظيف والصيانة.

وصف الجهاز:

1يتم صب الجسم والمكونات بواسطة حديد ميلهانا الصلب من الدرجة العالية FC30 ، والذي يتم معالجته بالحراري بشكل طبيعي ثم يتم معالجته بالشيخوخة الطبيعية. يتم معالجة المكونات بواسطة ياسدا ،(ميتسوي سيكي)، توشيبا، ELB وغيرها من المعدات عالمية المستوى مرة واحدة معالجة التشغيل. يمكن أن يكون حجم الدقة تصل إلى مستوى ميكرون، لضمان عالية الدقة المعدات المكونات الأساسية.


2يتم تزيين قوالب المرشدة للآلة ومسامير الكرات الدقيقة باستمرار بواسطة نظام التشحيم التلقائي لضمان حياة خدمة أطول ودقة.يتم فصل نظام التبريد من الجسم للقضاء على الاهتزاز وتبديد الحرارة المواتية.

3مجهزة بنظام زيمنس 828D CNC التلقائي للطحن، والتنمية الثانوية، عمل الحوار الإنسان والآلة، مع العديد من المعدات الاختيارية للاختيار من بينها،بما في ذلك جهاز طحن الثقوب الداخلية، جهاز قياس نهاية أوتوماتيكي، جهاز قياس قطر خارجية أوتوماتيكية، الخ.

4يتكون نظام تغذية الطحن من V ومسار مسطح من مجرفة دقة مصنوعة يدويا، مع نظام التشحيم التلقائي ومسمار كرة طحن دقة مستوى C3،والتي يمكنها تحقيق حركة سلسة، دقة ممتازة في تحديد المواقع المتكررة ومدة حياة طويلة للمسار.

5التكوين القياسي لفولدة عجلة الطحن هو أربعة خلفية و اثنين خلفية هيكل تحمل. يمكن أيضا اختيار الدقة العالية الديناميكية والضغط الساكن فولدة،والذي يمتلك خصائص الدقة العالية للدوران، صلابة ديناميكية عالية، مقاومة جيدة للهزات، وكفاءة عالية طحن وجودة سطح طحن جيدة.ما يصل إلى 3500 RPM و 60m/s.


6تم تصميم المقعد الخلفي لتكون صلبة وقوية على حد سواء. تم تصميم أسطوانة انزلاقية من الفولاذ اللاصق المقاومة في الجسم الحديدي المصبوب لحمل النواة العليا MT4.يمكن بسهولة تغيير قوة القفز من الاسطوانة المنزلقة عن طريق أزرار ضبط في الخلفملحقات خاصة ضغط الزيت مقعد الذيل مع دواسة لتسهيل تفريغ أجزاء العمل.

7نظام التحكم العددي من سيمنز كالتكوين القياسي، بعد التطوير الثانوي، جميع واجهة التشغيل الصينية، سهلة الاستخدام.نظام CNC للمعدات ونظام القيادة لديهم توافق أفضل، في نفس الوقت مع إصلاح الرمل التلقائي ووظيفة التعويض التلقائي، لضمان استقرار ودقة التغذية والطحن.

المواصفات التقنية:
