تفاصيل المنتج:
شروط الدفع والشحن:
|
| قطر عجلة الطحن: | 200ملم | قطر ثقب عجلة الطحن: | 20 ملم |
|---|---|---|---|
| طريقة تبريد محرك عجلة الطحن: | تبريد الهواء | طحن عجلة المحرك الحالي: | 4 ا |
| تردد محرك عجلة الطحن: | 50 هرتز | درجة عزل محرك عجلة الطحن: | F |
| مستوى ضجيج محرك عجلة الطحن: | ≥75 ديسيبل | طحن قوة محرك عجلة: | 2.2 كيلو واط |
| مستوى حماية محرك عجلة الطحن: | IP54 | طحن عجلة اتجاه دوران المحرك: | CW / CCW |
| سرعة محرك عجلة الطحن: | 1440 دورة في الدقيقة | طحن عجلة محرك الجهد: | 380 فولت |
| طحن عجلة محرك درجة حرارة العمل: | ≥40 درجة مئوية | سرعة طحن عجلة: | 3000 دورة في الدقيقة |
| عرض عجلة الطحن: | 50ملم | ||
| إبراز: | آلة طحن متعددة الوظائف,آلة طحن بدون مركز 50 هرتز,المقاومة للارتداء الداخلية بدون مركز طحن,Centerless Grinder Machine 50HZ,Wear Resistant Internal Centreless Grinding |
||

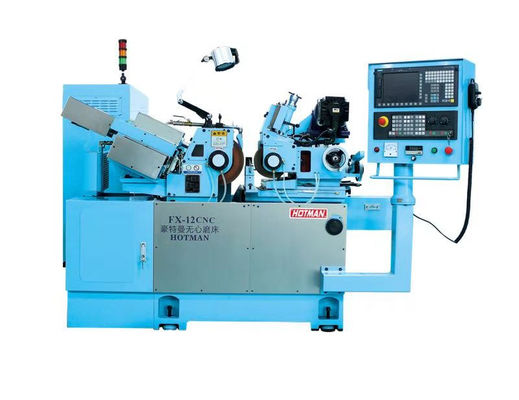

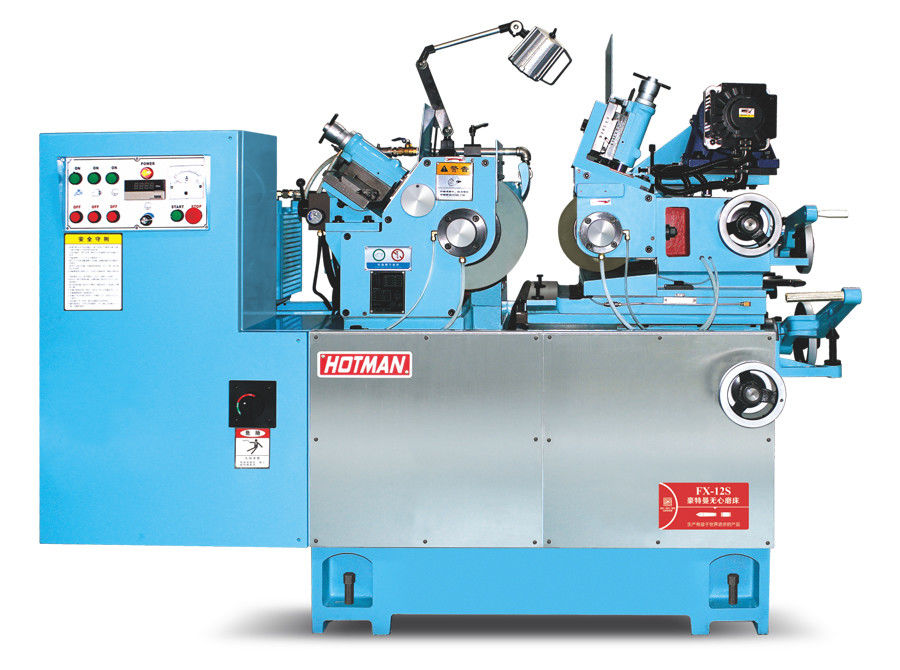

آلة طحن متعددة الوظائف بدون مركز 50 هرتز مقاومة للارتداء طاحون نصف أوتوماتيكي بدون مركز
متطلبات بيئة التثبيت:
| 1 | فولتاج التزويد | 380 فولت |
| 2 | الطاقة المثبتة الإجمالية | 8 كيلوواط |
| 3 | درجة حرارة البيئة | 8-40 درجة مئوية |
| 4 |
طريقة تصفية سائل الطحن |
مرشح مغناطيسي أو شريط ورقي |
| 5 | مضخة مياه التبريد | 0.25 كيلوواط |
| 6 | خزان مياه التبريد | 220 لتر |
وصف الجهاز:
1يتم صب الجسم والمكونات بواسطة حديد ميلهانا الصلب من الدرجة العالية FC30، والذي يتم معالجته الحرارية بشكل مصطنع ثم يتم معالجته بالشيخوخة الطبيعية. يتم معالجة المكونات بواسطة ياسدا،(ميتسوي سيكي)، توشيبا، ELB وغيرها من المعدات عالمية المستوى مرة واحدة معالجة التشبيك. يمكن أن يكون حجم الدقة تصل إلى مستوى ميكرون، لضمان عالية الدقة المعدات المكونات الأساسية.
2يتم تزيين قوالب المرشدة للآلة ومسامير الكرات الدقيقة باستمرار بواسطة نظام التشحيم التلقائي لضمان حياة خدمة أطول ودقة.يتم فصل نظام التبريد من الجسم للقضاء على الاهتزاز وتبديد الحرارة المواتية.
3مجهزة بنظام زيمنس 828D CNC التلقائي للطحن، والتنمية الثانوية، عمل الحوار الإنسانية الآلة، مع العديد من المعدات الاختيارية للاختيار من بينها،بما في ذلك جهاز طحن الثقوب الداخلية، جهاز قياس نهاية أوتوماتيكي، جهاز قياس قطر خارجية أوتوماتيكية، الخ.
4يتكون نظام تغذية الطحن من V ومسار مسطح من مجرفة دقة مصنوعة يدويا، مع نظام التشحيم التلقائي ومسمار كرة طحن دقة مستوى C3،والتي يمكنها تحقيق حركة سلسة، دقة ممتازة في تحديد المواقع المتكررة ومدة حياة طويلة للمسار.
5التكوين القياسي لفولدة عجلة الطحن هو أربعة خلفية و اثنين خلفية هيكل محمل. يمكن أيضا اختيار الدقة العالية الديناميكية والضغط الساكن فولدة،والذي يمتلك خصائص الدقة العالية للدوران، صلابة ديناميكية عالية، مقاومة جيدة للهزات، وكفاءة عالية طحن وجودة سطح طحن جيدة.ما يصل إلى 3500 RPM و 60m/s.
6تم تصميم المقعد الخلفي لتكون صلبة وقوية على حد سواء. تم تصميم أسطوانة انزلاقية من سبيكة معدنية صلبة في جسم الحديد الزهري لحمل النواة العليا MT4.يمكن بسهولة تغيير قوة القفز من الاسطوانة المنزلقة عن طريق أزرار ضبط في الخلفملحقات خاصة ضغط الزيت مقعد الذيل مع دواسة لتسهيل تفريغ أجزاء العمل.
7نظام التحكم العددي من سيمنز كالتكوين القياسي، بعد التطوير الثانوي، جميع واجهة التشغيل الصينية، سهلة الاستخدام.نظام CNC للمعدات ونظام القيادة لديهم توافق أفضل، في نفس الوقت مع إصلاح الرمل التلقائي ووظيفة التعويض التلقائي، لضمان استقرار ودقة التغذية والطحن.
المواصفات التقنية:
| المشروع | الوحدة | النموذج: FX32P-60CNC | |
|
قدرة المعالجة
|
الحد الأقصى للقطر الدوري للطاولة | ملم | 320 |
|
المسافة القصوى بين إبهامين |
ملم | 600 | |
| أقصى قطر للطحن | ملم | 320 | |
| الحد الأقصى للحمل بين القلبين الجبينيين | كجم ((ب) | 60 ((العمالة العليا) / 20 (العامل فقط) | |
| حجم عجلة الطحن (قطر × عرض × فتحة) | ملم | 455 × 38 ((32-50) × 127 | |
| سرعة عجلة الطحن | rpm | 1650 | |
| الحد الأقصى للسرعة الخطيّة للعجلة الطحن | م/س | 40 ((عجلة طحن عالية السرعة حتى 65) | |
| طلاء عجلات الطحن | ملم | النوع الآلي | |
|
رأس عجلة الطحن |
زاوية التغذية | درجة | 90 |
| ضربة تغذية | ملم | 250 | |
| محور X سرعة الحركة السريعة | م/دقيقة | 6 | |
| الحد الأدنى لتغذية المحور X | ملم | 0.001 | |
|
إطار الرأس |
سرعة الفولاذ | rpm | 50 إلى 500 |
| شكل الغزل | متزامن أو مركزي | ||
| مواصفات الإبهام | MT-4 | ||
|
مقعد الخلف |
المسافة التلسكوبية التلقائية | ملم | 40 |
| مواصفات الإبهام | MT-4 | ||
|
طاولة العمل |
المحور Z سرعة الحركة السريعة | م/دقيقة | 8 |
| الحد الأدنى لتغذية المحور z | ملم | 0.001 | |
| الحد الأقصى للسفر | ملم | 550 | |
| زاوية الدوران | درجة | + 6/-9 | |
|
المحرك |
محرك طواحين عجلة الطحن | KW | 3.75/55 |
| محرك تغذية محور X (سيرفو) | KW | 2.2 | |
| محرك التغذية على المحور Z (سيرفو) | KW | 2.2 | |
| محرك فولاذ الإطار الرئيسي | KW | 0.75 | |
| محرك مضخة التبريد | KW | 0.75 | |
| محرك زيت التشحيم | KW | 0.25*2 | |
| محرك مضخة النفط | KW | 0.75 | |
|
غيرها |
صافي وزن الجهاز | كيلوغرام | 3300 |
| إجمالي وزن الجهاز | كيلوغرام | 3500 | |
| حجم العبوة (الطول * العرض * الارتفاع) | ملم | 2800*2000*2000 | |
