تفاصيل المنتج:
شروط الدفع والشحن:
|
| محرك مضخة المبرد: | 1/8 حصان | التخرج عبر الأعلاف: | 0.02 مم |
|---|---|---|---|
| محرك التغذية المتقاطعة: | 1/2 حصان | عجلة جلخ: | CBN أو الماس |
| حجم عجلة الطحن: | 200 ملم | سرعة طحن عجلة: | 2800 دورة في الدقيقة |
| Max. الأعلى. Distance from Table Surface to Spindle Center المسافة من سطح ال: | 500 ملم | الوزن الصافي: | 1200 كجم |
| البعد الشامل: | 1400 مم × 1500 مم × 1700 مم | إمدادات الطاقة: | ثلاث مراحل، 380 فولت، 50 هرتز |
| حجم الجدول: | 400 مم × 500 مم | سرعة الجدول: | 2-20 م / دقيقة |
| السفر الجدول: | 400 مم × 500 مم | تخريج التغذية العمودية: | 0.005 مم |
| محرك التغذية العمودي: | 1/4 حصان | ||
| إبراز: | آلة طحن السطح الصناعي,آلة طحن السطح تلقائية,آلة طحن السطح الآلي ذات 3 مراحل,Surface Grinding Machine Automatic,3 Phase Automatic Surface Grinder Machine |
||

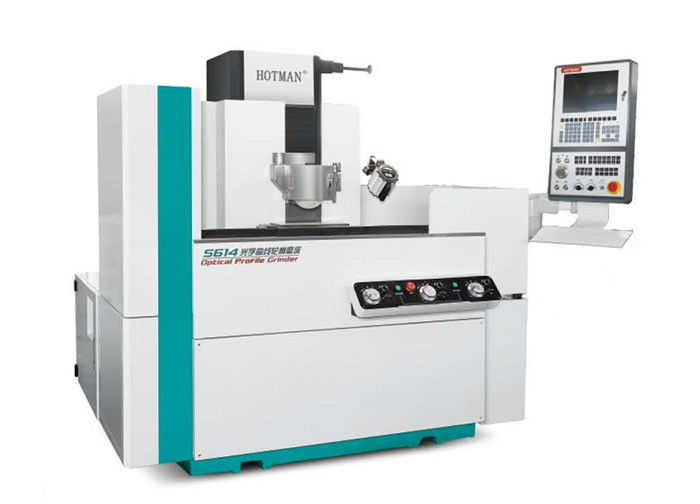

آلة طحن السطح
وصف الجهاز:
1يتم صب الجسم والمكونات بواسطة حديد ميلهانا الصلب من الدرجة العالية FC30 ، والذي يتم معالجته بالحراري بشكل طبيعي ثم يتم معالجته بالشيخوخة الطبيعية. يتم معالجة المكونات بواسطة ياسدا ،(ميتسوي سيكي)، توشيبا، ELB وغيرها من المعدات عالمية المستوى مرة واحدة معالجة التشغيل. يمكن أن يكون حجم الدقة تصل إلى مستوى ميكرون، لضمان عالية الدقة المعدات المكونات الأساسية.
2يتم تزيين قوالب المرشدة للآلة ومسامير الكرات الدقيقة باستمرار بواسطة نظام التشحيم التلقائي لضمان حياة خدمة أطول ودقة.يتم فصل نظام التبريد من الجسم للقضاء على الاهتزاز وتبديد الحرارة المواتية.
3مجهزة بنظام زيمنس 828D CNC التلقائي للطحن، والتنمية الثانوية، عمل الحوار الإنسان والآلة، مع العديد من المعدات الاختيارية للاختيار من بينها،بما في ذلك جهاز طحن الثقوب الداخلية، جهاز قياس نهاية أوتوماتيكي، جهاز قياس قطر خارجية أوتوماتيكية، الخ.
4يتكون نظام تغذية الطحن من V ومسار مسطح من مجرفة دقة مصنوعة يدويا، مع نظام التشحيم التلقائي ومسمار كرة طحن دقة مستوى C3،والتي يمكنها تحقيق حركة سلسة، دقة ممتازة في تحديد المواقع المتكررة ومدة حياة طويلة للمسار.
5التكوين القياسي لفولدة عجلة الطحن هو أربعة خلفية و اثنين خلفية هيكل تحمل. يمكن أيضا اختيار الدقة العالية الديناميكية والضغط الساكن فولدة،والذي يمتلك خصائص الدقة العالية للدوران، صلابة ديناميكية عالية، مقاومة جيدة للهزات، وكفاءة عالية طحن وجودة سطح طحن جيدة.ما يصل إلى 3500 RPM و 60m/s.
6تم تصميم المقعد الخلفي لتكون صلبة وقوية على حد سواء. تم تصميم أسطوانة انزلاقية من الفولاذ اللاصق المقاومة في الجسم الحديدي المصبوب لحمل النواة العليا MT4.يمكن بسهولة تغيير قوة القفز من الاسطوانة المنزلقة عن طريق أزرار ضبط في الخلفملحقات خاصة ضغط الزيت مقعد الذيل مع دواسة لتسهيل تفريغ أجزاء العمل.
7نظام التحكم العددي من سيمنز كالتكوين القياسي، بعد التطوير الثانوي، جميع واجهة التشغيل الصينية، سهلة الاستخدام.نظام CNC للمعدات ونظام القيادة لديهم توافق أفضل، في نفس الوقت مع إصلاح الرمل التلقائي ووظيفة التعويض التلقائي، لضمان استقرار ودقة التغذية والطحن.
معيار دقة الآلة:
1قائمة اختبارات دقة آلة الطحن:
كل طاحونة سطحية للشركة قد وصلت إلى الدقة المحددة في "جدول فحص مشروع الدقة للطاحونة"،و"مجلس فحص مشروع الدقة" للطاحونة يتم تسليمها إلى العميل في نفس الوقت.
2الدقة القياسية:
بعد طحن (طحن) بواسطة آلة طحن Hotmann ، يجب تلبية المتطلبات التالية: (يجب استخدام عجلات طحن مختلفة لمواد مختلفة)
طحن الخام (بصفة عامة كمية طحن 0.01 ~ 0.02mm)
طحن دقيق (عادة 0.001 ~ 0.005mm)
| لا، لا، لا | نوع الجهاز | حجم قطعة العمل (MM) | مسطحة | التوازي | أنهي |
| 1. | S614 | 300*150*50ملم | 0.005 | 0.005 | (را0)4 |
ملحقات خاصة:
| اسم المنتج | كمية |
| A، ATC مكتبة استبدال عجلة طحن تلقائية | المجموعة 1 |
| B، الكشف عن الصورة البصرية | 1 مجموعة |
| ج،بناء الصفيحة المعدنية بالكامل | 1 مجموعة |
|
D، كيس الورق الكهرومغناطيسي نظام تصفية سائل الطحن في مرحلتين |
1 مجموعة |
| E،المرشح المغناطيسي | 1 مجموعة |
