| محور: | 3 | نظام التحكم: | FANUC 0i-MD |
|---|---|---|---|
| أبعاد: | 4500 مم × 4500 مم × 3000 مم | معدل التغذية: | 10 م / دقيقة |
| دقة تحديد الموقع: | ± 0.01 مم | إمدادات الطاقة: | AC380V / 50 هرتز |
| اسم المنتج: | آلة CNC العملاقة | معدل الاجتياز السريع: | 20 م / دقيقة |
| التكرار: | ± 0.005 مم | سرعة المغزل: | 6000 دورة في الدقيقة |
| تفتق المغزل: | BT40 | حجم الجدول: | 3000 مم × 1500 مم |
| السفر: | X-3000mm، Y-1500mm، Z-500mm | النوع: | العملاقة |
| الوزن: | 7000 كجم | ||
| إبراز: | 20m/Min آلة CNC Gantry,آلة CNC Gantry مستقرة,طاحونة CNC خطية متعددة الأغراض,CNC Gantry Machine Stable,Multipurpose CNC Linear Grinder |
||

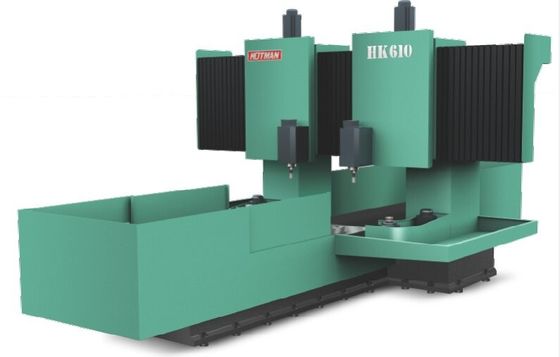

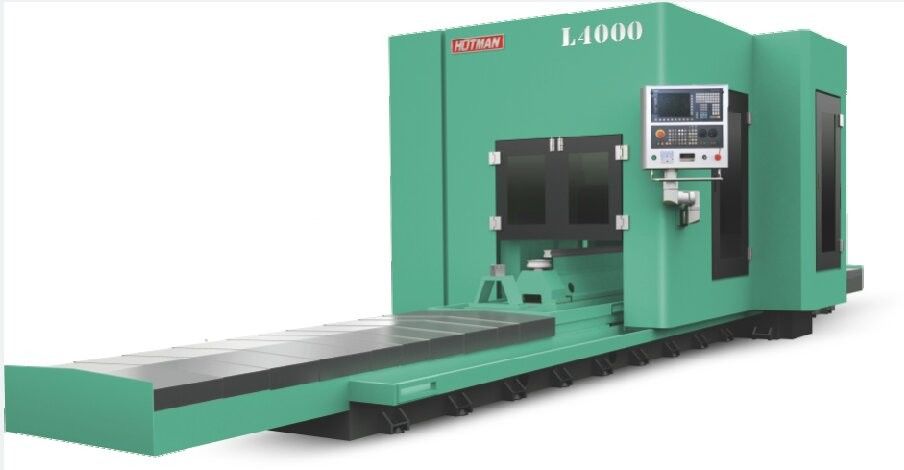

طاحونة خطية
يمكن أن طحن P و SP الدقة الموجهات الخطية.
رأس طحن وواحدرأس طحن أفقي. تستخدم الآلة بأكملها تصميم مستطيل من عمود الباب، مع
صلابة هيكلية جيدة واستقرار.الحكم البصري الدقيق لتصميم الدائرة المغلقة، يمكن تحقيق
إمدادات تحديد المواقع الدقيقة، وضمان استقرار دقة المعالجة.
وصف الجهاز:
1يتم صب الجسم والمكونات بواسطة حديد ميلهانا الصلب من الدرجة العالية FC30 ، والذي يتم معالجته بالحراري بشكل طبيعي ثم يتم معالجته بالشيخوخة الطبيعية. يتم معالجة المكونات بواسطة ياسدا ،(ميتسوي سيكي)، توشيبا، ELB وغيرها من المعدات عالمية المستوى مرة واحدة معالجة التشغيل. يمكن أن يكون حجم الدقة تصل إلى مستوى ميكرون، لضمان عالية الدقة المعدات المكونات الأساسية.
2يتم تزيين قوالب المرشدة للآلة ومسامير الكرات الدقيقة باستمرار بواسطة نظام التشحيم التلقائي لضمان حياة خدمة أطول ودقة.يتم فصل نظام التبريد من الجسم للقضاء على الاهتزاز وتبديد الحرارة المواتية.
3مجهزة بنظام زيمنس 828D CNC التلقائي للطحن، والتنمية الثانوية، عمل الحوار الإنسان والآلة، مع العديد من المعدات الاختيارية للاختيار من بينها،بما في ذلك جهاز طحن الثقوب الداخلية، جهاز قياس نهاية أوتوماتيكي، جهاز قياس قطر خارجية أوتوماتيكية، الخ.
4يتكون نظام تغذية الطحن من V ومسار مسطح من مجرفة دقة مصنوعة يدويا، مع نظام التشحيم التلقائي ومسمار كرة طحن دقة مستوى C3،والتي يمكنها تحقيق حركة سلسة، دقة ممتازة في تحديد المواقع المتكررة ومدة حياة طويلة للمسار.
5التكوين القياسي لفولدة عجلة الطحن هو أربعة خلفية و اثنين خلفية هيكل تحمل. يمكن أيضا اختيار الدقة العالية الديناميكية والضغط الساكن فولدة،والذي يمتلك خصائص الدقة العالية للدوران، صلابة ديناميكية عالية، مقاومة جيدة للهزات، وكفاءة عالية طحن وجودة سطح طحن جيدة.ما يصل إلى 3500 RPM و 60m/s.
6تم تصميم المقعد الخلفي لتكون صلبة وقوية على حد سواء. تم تصميم أسطوانة انزلاقية من الفولاذ اللاصق المقاومة في الجسم الحديدي المصبوب لحمل النواة العليا MT4.يمكن بسهولة تغيير قوة القفز من الاسطوانة المنزلقة عن طريق أزرار ضبط في الخلفملحقات خاصة ضغط الزيت مقعد الذيل مع دواسة لتسهيل تفريغ أجزاء العمل.
7نظام التحكم العددي من سيمنز كالتكوين القياسي، بعد التطوير الثانوي، جميع واجهة التشغيل الصينية، سهلة الاستخدام.نظام CNC للمعدات ونظام القيادة لديهم توافق أفضل، في نفس الوقت مع إصلاح الرمل التلقائي ووظيفة التعويض التلقائي، لضمان استقرار ودقة التغذية والطحن.
المواصفات التقنية:
| المشروع | الوحدة | النموذج: FX32P-60CNC | |
|
قدرة المعالجة
|
الحد الأقصى للقطر الدوري للطاولة | ملم | 320 |
|
المسافة القصوى بين إبهامين |
ملم | 600 | |
| أقصى قطر للطحن | ملم | 320 | |
| الحد الأقصى للحمل بين القلبين الجبينيين | كجم ((ب) | 60 ((العمالة العليا) / 20 (العامل فقط) | |
| حجم عجلة الطحن (قطر × عرض × فتحة) | ملم | 455 × 38 ((32-50) × 127 | |
| سرعة عجلة الطحن | rpm | 1650 | |
| الحد الأقصى للسرعة الخطيّة للعجلة الطحن | م/س | 40 ((عجلة طحن عالية السرعة حتى 65) | |
| طلاء عجلات الطحن | ملم | النوع الآلي | |
|
رأس عجلة الطحن |
زاوية التغذية | درجة | 90 |
| ضربة تغذية | ملم | 250 | |
| محور X سرعة الحركة السريعة | م/دقيقة | 6 | |
| الحد الأدنى لتغذية المحور X | ملم | 0.001 | |
|
إطار الرأس |
سرعة الفولاذ | rpm | 50 إلى 500 |
| شكل الغزل | متزامن أو مركزي | ||
| مواصفات الإبهام | MT-4 | ||
|
مقعد الخلف |
المسافة التلسكوبية التلقائية | ملم | 40 |
| مواصفات الإبهام | MT-4 | ||
|
طاولة العمل |
المحور Z سرعة الحركة السريعة | م/دقيقة | 8 |
| الحد الأدنى لتغذية المحور z | ملم | 0.001 | |
| الحد الأقصى للسفر | ملم | 550 | |
| زاوية الدوران | درجة | + 6/-9 | |
|
المحرك |
محرك طواحين عجلة الطحن | KW | 3.75/55 |
| محرك تغذية محور X (سيرفو) | KW | 2.2 | |
| محرك التغذية على المحور Z (سيرفو) | KW | 2.2 | |
| محرك فولاذ الإطار الرئيسي | KW | 0.75 | |
| محرك مضخة التبريد | KW | 0.75 | |
| محرك زيت التشحيم | KW | 0.25*2 | |
| محرك مضخة النفط | KW | 0.75 | |
|
غيرها |
صافي وزن الجهاز | كيلوغرام | 3300 |
| إجمالي وزن الجهاز | كيلوغرام | 3500 | |
| حجم العبوة (الطول * العرض * الارتفاع) | ملم | 2800*2000*2000 | |
