تفاصيل المنتج:
شروط الدفع والشحن:
|
| محور: | 3 محاور | نظام التحكم: | التحكم باستخدام الحاسب الآلي |
|---|---|---|---|
| نظام التبريد: | تبريد الهواء | أبعاد: | 4 م × 4 م × 2 م |
| نظام القيادة: | أجهزة السيارات | ماكس تحميل: | 2،000 كجم |
| السرعة القصوى: | 20 م / دقيقة | دقة تحديد الموقع: | ± 0.02 مم |
| إمدادات الطاقة: | AC380V / 50 هرتز | اسم المنتج: | آلة CNC العملاقة |
| نظام الحماية: | التوقف في حالات الطوارئ | التكرار: | ± 0.01 مم |
| سرعة المغزل: | 24,000 دورة في الدقيقة | حجم الجدول: | 2 م × 3 م |
| الوزن: | 3،000 كجم | ||
| إبراز: | النوع القائم على القاعدة القائمة,نوع الجانتر CNC مكافحة الارتداء,أجهزة CNC متعددة المشاهد الكبيرة,Gantry Type CNC Antiwear,Multiscene Large Gantry CNC Machines |
||

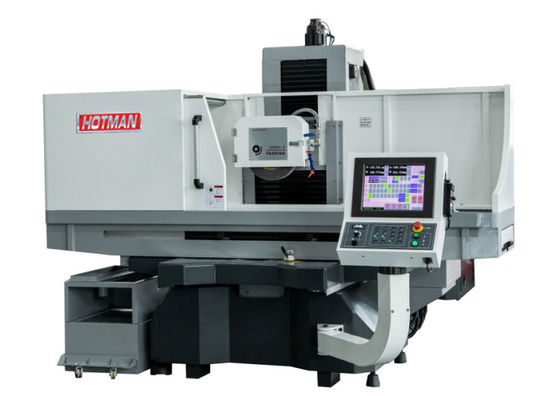

طاحونة سطح البوابة FXGS-4080AHR
وصف الجهاز:
1يتم صب الجسم والمكونات بواسطة حديد ميلهانا الصلب من الدرجة العالية FC30 ، والذي يتم معالجته بالحراري بشكل طبيعي ثم يتم معالجته بالشيخوخة الطبيعية. يتم معالجة المكونات بواسطة ياسدا ،(ميتسوي سيكي)، توشيبا، ELB وغيرها من المعدات عالمية المستوى مرة واحدة معالجة التشغيل. يمكن أن يكون حجم الدقة تصل إلى مستوى ميكرون، لضمان عالية الدقة المعدات المكونات الأساسية.
2يتم تزيين قوالب المرشدة للآلة ومسامير الكرات الدقيقة باستمرار بواسطة نظام التشحيم التلقائي لضمان حياة خدمة أطول ودقة.يتم فصل نظام التبريد من الجسم للقضاء على الاهتزاز وتبديد الحرارة المواتية.

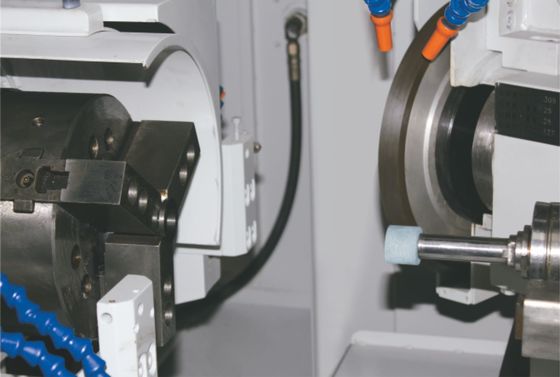

3مجهزة بنظام زيمنس 828D CNC التلقائي للطحن، والتنمية الثانوية، عمل الحوار الإنسان والآلة، مع العديد من المعدات الاختيارية للاختيار من بينها،بما في ذلك جهاز طحن الثقوب الداخلية، جهاز قياس نهاية أوتوماتيكي، جهاز قياس قطر خارجية أوتوماتيكية، الخ.
4يتكون نظام تغذية الطحن من V ومسار مسطح من مجرفة دقة مصنوعة يدويا، مع نظام التشحيم التلقائي ومسمار كرة طحن دقة مستوى C3،والتي يمكنها تحقيق حركة سلسة، دقة ممتازة في تحديد المواقع المتكررة ومدة حياة طويلة للمسار.
5التكوين القياسي لفولدة عجلة الطحن هو أربعة خلفية و اثنين خلفية هيكل تحمل. يمكن أيضا اختيار الدقة العالية الديناميكية والضغط الساكن فولدة،والذي يمتلك خصائص الدقة العالية للدوران، صلابة ديناميكية عالية، مقاومة جيدة للهزات، وكفاءة عالية طحن وجودة سطح طحن جيدة.ما يصل إلى 3500 RPM و 60m/s.
6تم تصميم المقعد الخلفي لتكون صلبة وقوية على حد سواء. تم تصميم أسطوانة انزلاقية من الفولاذ اللاصق المقاومة في الجسم الحديدي المصبوب لحمل النواة العليا MT4.يمكن بسهولة تغيير قوة القفز من الاسطوانة المنزلقة عن طريق أزرار ضبط في الخلفملحقات خاصة ضغط الزيت مقعد الذيل مع دواسة لتسهيل تفريغ أجزاء العمل.
7نظام التحكم العددي من سيمنز كالتكوين القياسي، بعد التطوير الثانوي، جميع واجهة التشغيل الصينية، سهلة الاستخدام.نظام CNC للمعدات ونظام القيادة لديهم توافق أفضل، في نفس الوقت مع إصلاح الرمل التلقائي ووظيفة التعويض التلقائي، لضمان استقرار ودقة التغذية والطحن.
1المواصفات والمعايير لجهاز طحن السطح عالي الدقة:
| لا. | المشروع |
الوحدة |
النموذج: FXGS-4080AHR |
| 1 |
مساحة الطاولة |
ملم | 400×800 |
| 2 |
مساحة الطحن القصوى |
ملم | 440×860 |
| 3 |
الحمولة القصوى لمكتب العمل |
كيلوغرام | 250 |
| 4 |
المسافة القصوى من الطاولة إلى مركز الغزل |
ملم | 600 |
| 5 |
سرعة الطاولة |
م/دقيقة | 1-25 |
| 6 |
معدل التغذية التلقائي المتقطع |
ملم / تغذية | 0.1-35 |
| 7 |
العجلات اليدوية الأمامية والخلفية حسب الميزان |
ملم | 0.02 |
| 8 |
كل دورة من عجلة اليد |
ملم | 5 |
| 9 |
كمية الحركة السريعة للأمام والخلف |
ملم / دقيقة | 1500 |
| 10 |
تغذية آلية صعودا وهبوطا |
ملم / تغذية | اليد |
| 11 |
عجلة يدوية صعودا وهبوطا في كل ميزان |
ملم | 0.005 |
| 12 |
كل دورة من عجلة اليد |
ملم | 1 |
| 13 |
حركة سريعة صعودا وهبوطا |
ملم / دقيقة | 240 |
| 14 |
محرك العجلة |
HP | 7.5HP4P |
| 15 |
سرعة عجلة الطحن 50 هرتز |
rpm | 1500 |
| 16 |
حجم عجلة الطحن (قطر × عرض × فتحة) |
ملم | Φ355×38×Φ127 |
| 17 |
محرك خزان |
HP | 1HP6P |
| 18 |
المحرك الأمامي والخلفي |
HP | 1/2HP6P |
| 19 |
الخامة المثلى للسطح |
أمم | Ra< 0.2 |
| 22 |
المحرك العلوي والسفلي |
HP | 1HP6P |
| 23 |
محرك خزان زيت التشحيم |
HP | 1/2HP6P |
| 24 |
مضخة التشحيم |
HP | 1/4 ((4P) |
| 25 |
مضخة مياه التبريد |
HP | 1/4 ((2 ص) |
| 26 |
الوزن الصافي (تقريبي) |
كيلوغرام | 3500 |
| 27 |
الوزن الإجمالي (تقريبي) |
كيلوغرام | 4000 |
| 28 |
حجم العبوة (L × W × H) |
ملم | 2500 × 1890 × 2300 |
