تفاصيل المنتج:
شروط الدفع والشحن:
|
| محور: | 3 محاور | نظام التحكم: | FANUC 0i-MD |
|---|---|---|---|
| نظام التبريد: | تبريد الهواء | معدل التغذية: | 1-10000 مم / دقيقة |
| ماكس تحميل: | 1000 كجم | الاسم: | آلة CNC العملاقة |
| دقة تحديد الموقع: | 0.005 مم | القوة: | AC380V / 50 هرتز |
| التكرار: | 0.005 مم | مغزل: | المغزل عالي السرعة |
| سرعة المغزل: | 0-24000 دورة في الدقيقة | حجم الجدول: | 2000 مم × 1500 مم |
| يسافر: | المحور السيني: 2000 مم، المحور ص: 1500 مم، المحور Z: 500 مم | النوع: | آلة التصنيع باستخدام الحاسب الآلي |
| الوزن: | 5000 كيلوغرام | ||
| إبراز: | 3 محورات غانتري آلة CNC,آلة CNC العارضة 380 فولت,طاحونة سطحية مقاومة للتآكل,Gantry CNC Machine 380V,Corrosion Resistant Gantry Surface Grinder |
||

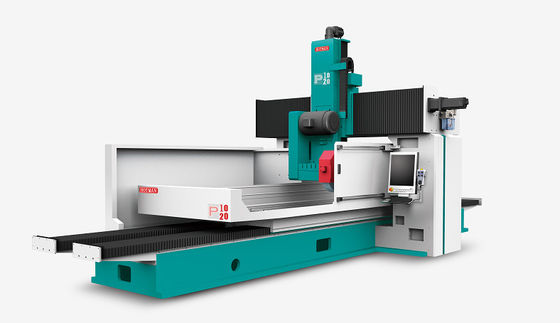

طاحونة سطح البناء P1020
وصف الجهاز:
1يتم صب الجسم والمكونات بواسطة حديد ميلهانا الصلب من الدرجة العالية FC30، والذي يتم معالجته الحرارية بشكل مصطنع ثم يتم معالجته بالشيخوخة الطبيعية. يتم معالجة المكونات بواسطة ياسدا،(ميتسوي سيكي)، توشيبا، ELB وغيرها من المعدات عالمية المستوى مرة واحدة معالجة التشبيك. يمكن أن يكون حجم الدقة تصل إلى مستوى ميكرون، لضمان عالية الدقة المعدات المكونات الأساسية.
2يتم تزيين قوالب المرشدة للآلة ومسامير الكرات الدقيقة باستمرار بواسطة نظام التشحيم التلقائي لضمان حياة خدمة أطول ودقة.يتم فصل نظام التبريد من الجسم للقضاء على الاهتزاز وتبديد الحرارة المواتية.
3مجهزة بنظام زيمنس 828D CNC التلقائي للطحن، والتنمية الثانوية، عمل الحوار الإنسانية الآلة، مع العديد من المعدات الاختيارية للاختيار من بينها،بما في ذلك جهاز طحن الثقوب الداخلية، جهاز قياس نهاية أوتوماتيكي، جهاز قياس قطر خارجية أوتوماتيكية، الخ.
4يتكون نظام تغذية الطحن من V ومسار مسطح من مجرفة دقة مصنوعة يدويا، مع نظام التشحيم التلقائي ومسمار كرة طحن دقة مستوى C3،والتي يمكنها تحقيق حركة سلسة، دقة ممتازة في تحديد المواقع المتكررة ومدة حياة طويلة للمسار.
5التكوين القياسي لفولدة عجلة الطحن هو أربعة خلفية و اثنين خلفية هيكل محمل. يمكن أيضا اختيار الدقة العالية الديناميكية والضغط الساكن فولدة،والذي يمتلك خصائص الدقة العالية للدوران، صلابة ديناميكية عالية، مقاومة جيدة للهزات، وكفاءة عالية طحن وجودة سطح طحن جيدة.ما يصل إلى 3500 RPM و 60m/s.
6تم تصميم المقعد الخلفي لتكون صلبة وقوية على حد سواء. تم تصميم أسطوانة انزلاقية من سبيكة معدنية صلبة في جسم الحديد الزهري لحمل النواة العليا MT4.يمكن بسهولة تغيير قوة القفز من الاسطوانة المنزلقة عن طريق أزرار ضبط في الخلفملحقات خاصة ضغط الزيت مقعد الذيل مع دواسة لتسهيل تفريغ أجزاء العمل.
7نظام التحكم العددي من سيمنز كالتكوين القياسي، بعد التطوير الثانوي، جميع واجهة التشغيل الصينية، سهلة الاستخدام.نظام CNC للمعدات ونظام القيادة لديهم توافق أفضل، في نفس الوقت مع إصلاح الرمل التلقائي ووظيفة التعويض التلقائي، لضمان استقرار ودقة التغذية والطحن.
رقم المعلم التقني:
| لا. | البند | الوحدة | النموذج: P1020 |
| 1 | منطقة المقاعد | ملم | 1000×2000 |
| 2 | مساحة الطحن القصوى | ملم | 1400×2300 |
| 3 | الحمولة القصوى لمكتب العمل | كيلوغرام | 5000 |
| 4 | المسافة من الطاولة إلى مركز الغزل | ملم | 250-1250 |
| 5 | سرعة مكتب العمل | م/دقيقة | 1-25 |
| 6 | تغذية تلقائية متقطعة | ملم / تغذية | 0.1-35 |
| 7 | العجلات اليدوية الأمامية والخلفية لكل ميزان | ملم | 0.001 |
| 8 | كل دورة من العجلات اليدوية الأمامية والخلفية | ملم | 0.1/1/10 |
| 9 | حركة سريعة | ملم / دقيقة | 3000 |
| 10 | التغذية الآلية لأعلى وأسفل | ملم / تغذية | 0.001-0.099 |
| 11 | كل ميزان من العجلات اليدوية العليا والسفلية | ملم | 0.001 |
| 12 | عجلة يدوية صعودا وهبوطا في كل ميزان | ملم | 0.20 |
| 13 | حركة سريعة صعودا وهبوطا | ملم / دقيقة | 240 |
| 14 | محرك العجلة | كيلو | 18.5 |
| 15 | سرعة عجلة الطحن 50 هرتز | rpm | 1500 |
| 16 | سرعة عجلة الطحن | ملم | Φ500×50-100×Φ203 |
| 17 | المحرك الأمامي والخلفي | KW | 1.8 |
| 18 | المحرك العلوي والسفلي | KW | 1.5 |
| 19 | محرك خزان زيت التشحيم | KW | نصف |
| 20 | مضخة التشحيم | KW | 1/4 |
| 21 | مضخة مياه التبريد | KW | 1/4 |
| 22 | الوزن الصافي (تقريبي) | كيلوغرام | 21500 |
| 23 | الوزن الإجمالي (تقريبي) | كيلوغرام | 22500 |
| 24 | حجم العبوة (L × W × H) | ملم | 5500 × 3000 × 3100 |
