تفاصيل المنتج:
شروط الدفع والشحن:
|
| حفرة عجلة الطحن: | 50ملم | قطر عجلة الطحن: | 200 ملم |
|---|---|---|---|
| طحن قوة محرك عجلة: | 2.2 كيلو واط | سرعة طحن عجلة: | 3000 دورة في الدقيقة |
| طحن عجلة المغزل قوة المحرك: | 3 كيلو واط | زاوية تدوير عجلة الطحن والدوامة المحرك: | 360 درجة |
| اتجاه دوران محرك المغزل لعجلة الطحن: | CW / CCW | سرعة دوران محرك المغزل لعجلة الطحن: | 3000 دورة في الدقيقة |
| دقة سرعة دوران محرك المغزل لعجلة الطحن: | ± 0.1 دورة في الدقيقة | نطاق سرعة دوران محرك المغزل لعجلة الطحن: | 0-3000 دورة في الدقيقة |
| طحن عجلة المغزل المحرك سرعة الدوران زمن الاستجابة: | ≤2S | ثبات سرعة دوران المحرك المغزلي لعجلة الطحن: | ± 0.1 دورة في الدقيقة |
| طحن عجلة المغزل عزم دوران المحرك: | 20 نيوتن متر | سرعة محور عجلة الطحن: | 3000 دورة في الدقيقة |
| عرض عجلة الطحن: | 20 ملم | ||
| إبراز: | 3000 دورة في الدقيقة آلة طحن ملفات CNC,آلة طحن ملفات CNC مقاومة للارتداء,أداة CNC مستقرة و طاحونة القطع,CNC Profile Grinding Machine Wear Resistant,Stable CNC Tool And Cutter Grinder |
||

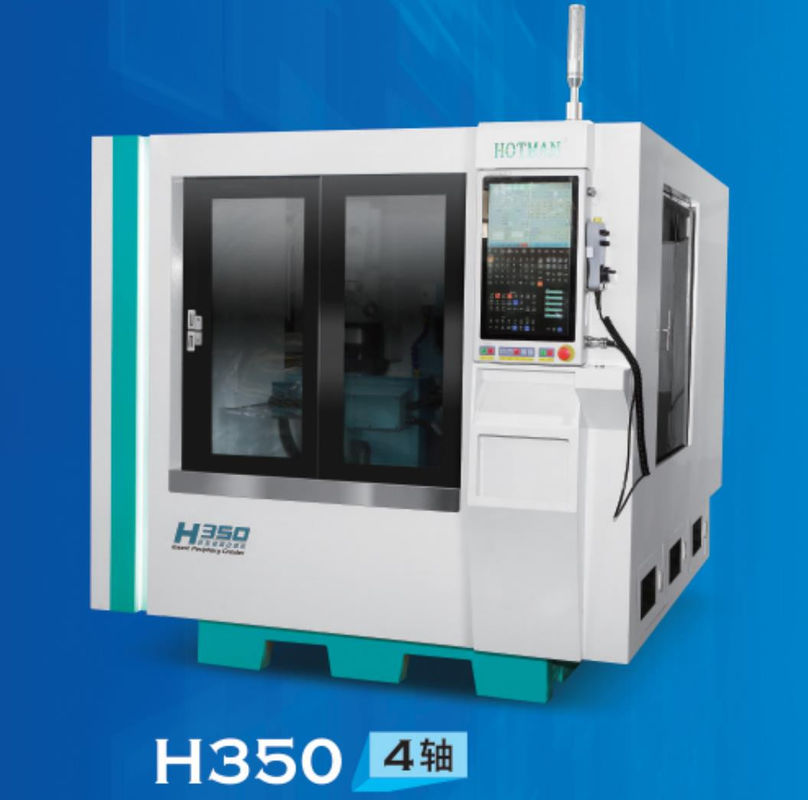

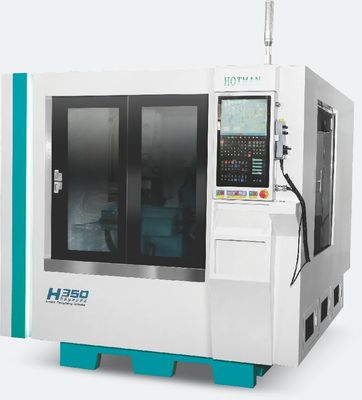

طاحونة إدراجات H350
وصف الجهاز:
1يتم صب الجسم والمكونات بواسطة حديد ميلهانا الصلب من الدرجة العالية FC30 ، والذي يتم معالجته بالحراري بشكل طبيعي ثم يتم معالجته بالشيخوخة الطبيعية. يتم معالجة المكونات بواسطة ياسدا ،(ميتسوي سيكي)، توشيبا، ELB وغيرها من المعدات عالمية المستوى مرة واحدة معالجة التشغيل. يمكن أن يكون حجم الدقة تصل إلى مستوى ميكرون، لضمان عالية الدقة المعدات المكونات الأساسية.
2يتم تزيين قوالب المرشدة للآلة ومسامير الكرات الدقيقة باستمرار بواسطة نظام التشحيم التلقائي لضمان حياة خدمة أطول ودقة.يتم فصل نظام التبريد من الجسم للقضاء على الاهتزاز وتبديد الحرارة المواتية.
3مجهزة بنظام زيمنس 828D CNC التلقائي للطحن، والتنمية الثانوية، عمل الحوار الإنسان والآلة، مع العديد من المعدات الاختيارية للاختيار من بينها،بما في ذلك جهاز طحن الثقوب الداخلية، جهاز قياس نهاية أوتوماتيكي، جهاز قياس قطر خارجية أوتوماتيكية، الخ.
4يتكون نظام تغذية الطحن من V ومسار مسطح من مجرفة دقة مصنوعة يدويا، مع نظام التشحيم التلقائي ومسمار كرة طحن دقة مستوى C3،والتي يمكنها تحقيق حركة سلسة، دقة ممتازة في تحديد المواقع المتكررة ومدة حياة طويلة للمسار.
5التكوين القياسي لفولدة عجلة الطحن هو أربعة خلفية و اثنين خلفية هيكل تحمل. يمكن أيضا اختيار الدقة العالية الديناميكية والضغط الساكن فولدة،والذي يمتلك خصائص الدقة العالية للدوران، صلابة ديناميكية عالية، مقاومة جيدة للهزات، وكفاءة عالية طحن وجودة سطح طحن جيدة.ما يصل إلى 3500 RPM و 60m/s.
6تم تصميم المقعد الخلفي لتكون صلبة وقوية على حد سواء. تم تصميم أسطوانة انزلاقية من الفولاذ اللاصق المقاومة في الجسم الحديدي المصبوب لحمل النواة العليا MT4.يمكن بسهولة تغيير قوة القفز من الاسطوانة المنزلقة عن طريق أزرار ضبط في الخلفملحقات خاصة ضغط الزيت مقعد الذيل مع دواسة لتسهيل تفريغ أجزاء العمل.
7نظام التحكم العددي من سيمنز كالتكوين القياسي، بعد التطوير الثانوي، جميع واجهة التشغيل الصينية، سهلة الاستخدام.نظام CNC للمعدات ونظام القيادة لديهم توافق أفضل، في نفس الوقت مع إصلاح الرمل التلقائي ووظيفة التعويض التلقائي، لضمان استقرار ودقة التغذية والطحن.
1أدوات طحن خاصة للسبائك الصلبة / السيراميك / CBN:
2المواصفات التقنية:
| المشروع | الوحدة | النموذج: ه350 |
| ج- المحور | ||
| السكتة الدماغية | درجة | ∞ |
| السرعة القصوى | rpm | 120 |
| دقة الموقع | أركسيك | 7 |
| دقة تحديد المواقع المتكررة | أركسيك | 2 |
| محور إكس | ||
| السكتة الدماغية | ملم | 100 |
| معدل التغذية السريعة | ملم/دقيقة | 10000ملم/دقيقة |
| خفض معدل تغذية | ملم/دقيقة | 0~3600ملم |
| دقة الموقع | ملم | 0.005 |
| دقة تحديد المواقع المتكررة | ملم | 0.002 |
| محور Z | ||
| السكتة الدماغية | ملم | 120 |
| معدل التغذية السريعة | ملم/دقيقة | 10000ملم |
| خفض معدل تغذية | ملم/دقيقة | 0~3000 |
| دقة الموقع | ملم | 0.01 |
| دقة تحديد المواقع المتكررة | ملم | 0.005 |
| المحور ب | ||
| السكتة الدماغية | درجة | -80°~+27° |
| السرعة القصوى | °/s | 120 |
| دقة الموقع | أركسيك | 7 |
| دقة تحديد المواقع المتكررة | أركسيك | 2 |
| معايير عمود عجلة الرمل | ||
| قطر عجلة الطحن | ملم | 400 |
| سرعة الدوران | rpm | 1850~2500 |
| القوة | كوايت | 10 |
| خزانة ملابس على الإنترنت | ||
| قطر عجلة الطحن | ملم | 150 |
| السرعة القصوى | rpm | 8000 |
| السكتة الدماغية | ملم | 0 ~ 25 |
| معدل تغذية التقطيع | ملم/دقيقة | 0.02 |
| طاقة عمود الرمل | كوايت | 1.0 |
|
معايير المعالجة (مواصفات المنتج: هناك حاجة إلى مواصفات مختلفة لاستبدال الأدوات) |
||
| السماكة القصوى | ملم | 16 |
| الحد الأقصى لقطر الدوران | ملم | φ50 |
| محور C أداة التشبيك (اعتمادا على المنتج يمكن زيادة | ||
| السعة المثبتة | ||
| الطاقة الكلية | KW | 23.5 |
| الحجم (طول * عرض * ارتفاع) | ملم | 2000*2400*1950 |
|
حجم جهاز تصفية تبريد الزيت (اختياري) |
ملم | 1800 * 1200 * 1500 |
| صافي وزن الجهاز | كيلوغرام | 6500 |
