تفاصيل المنتج:
شروط الدفع والشحن:
|
| عجلة جلخ: | الماس / CBN | قطر عجلة الطحن: | 100-200 ملم |
|---|---|---|---|
| طريقة تبريد محرك عجلة الطحن: | تبريد الهواء | كفاءة محرك عجلة الطحن: | ≥ 90% |
| تردد محرك عجلة الطحن: | 50/60 هرتز | مستوى عزل محرك عجلة الطحن: | فئة F |
| طحن عجلة محرك الحياة: | ≥10000 ساعة | ضجيج محرك عجلة الطحن: | ≤ 70 ديسيبل |
| طحن قوة محرك عجلة: | 2.2-4 كيلو واط | مستوى حماية محرك عجلة الطحن: | IP54 |
| سرعة محرك عجلة الطحن: | 3000-6000 دورة في الدقيقة | طحن عجلة محرك الجهد: | 380 فولت |
| طحن عجلة محرك درجة حرارة العمل: | ≥40 درجة مئوية | سرعة طحن عجلة: | 3000-6000 دورة في الدقيقة |
| اسم المنتج: | آلة طحن أداة التصنيع باستخدام الحاسب الآلي | ||
| إبراز: | مكافحة التآكل آلة CNC طحن,آلة طحن أدوات CNC 50HZ,60 هرتز CNC طاحونة القطع,CNC Tool Grinding Machine 50HZ,60HZ CNC Cutter Grinder |
||

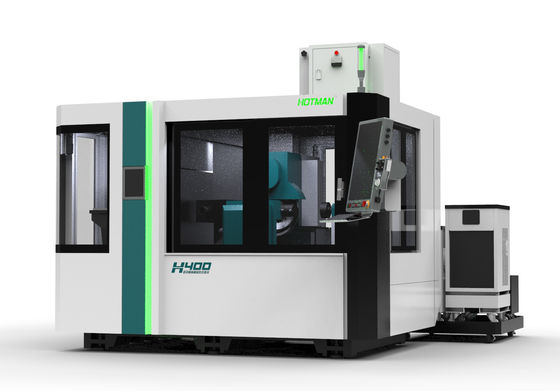

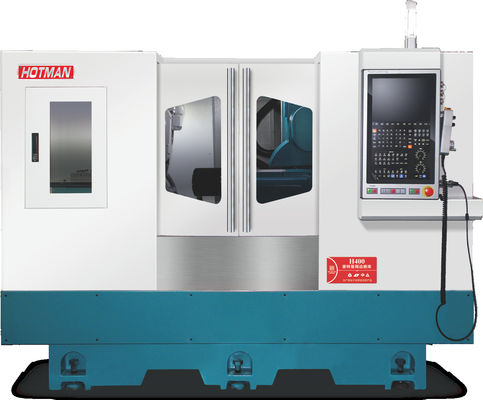

طاحونة إدخالات H400
وصف الجهاز:
1يتم صب الجسم والمكونات بواسطة حديد ميلهانا الصلب من الدرجة العالية FC30 ، والذي يتم معالجته بالحراري بشكل طبيعي ثم يتم معالجته بالشيخوخة الطبيعية. يتم معالجة المكونات بواسطة ياسدا ،(ميتسوي سيكي)، توشيبا، ELB وغيرها من المعدات عالمية المستوى مرة واحدة معالجة التشغيل. يمكن أن يكون حجم الدقة تصل إلى مستوى ميكرون، لضمان عالية الدقة المعدات المكونات الأساسية.
2يتم تزيين قوالب المرشدة للآلة ومسامير الكرات الدقيقة باستمرار بواسطة نظام التشحيم التلقائي لضمان حياة خدمة أطول ودقة.يتم فصل نظام التبريد من الجسم للقضاء على الاهتزاز وتبديد الحرارة المواتية.
3مجهزة بنظام زيمنس 828D CNC التلقائي للطحن، والتنمية الثانوية، عمل الحوار الإنسان والآلة، مع العديد من المعدات الاختيارية للاختيار من بينها،بما في ذلك جهاز طحن الثقوب الداخلية، جهاز قياس نهاية أوتوماتيكي، جهاز قياس قطر خارجية أوتوماتيكية، الخ.
4يتكون نظام تغذية الطحن من V ومسار مسطح من مجرفة دقة مصنوعة يدويا، مع نظام التشحيم التلقائي ومسمار كرة طحن دقة مستوى C3،والتي يمكنها تحقيق حركة سلسة، دقة ممتازة في تحديد المواقع المتكررة ومدة حياة طويلة للمسار.
5التكوين القياسي لفولدة عجلة الطحن هو أربعة خلفية و اثنين خلفية هيكل تحمل. يمكن أيضا اختيار الدقة العالية الديناميكية والضغط الساكن فولدة،والذي يمتلك خصائص الدقة العالية للدوران، صلابة ديناميكية عالية، مقاومة جيدة للهزات، وكفاءة عالية طحن وجودة سطح طحن جيدة.ما يصل إلى 3500 RPM و 60m/s.
6تم تصميم المقعد الخلفي لتكون صلبة وقوية على حد سواء. تم تصميم أسطوانة انزلاقية من الفولاذ اللاصق المقاومة في الجسم الحديدي المصبوب لحمل النواة العليا MT4.يمكن بسهولة تغيير قوة القفز من الاسطوانة المنزلقة عن طريق أزرار ضبط في الخلفملحقات خاصة ضغط الزيت مقعد الذيل مع دواسة لتسهيل تفريغ أجزاء العمل.
7نظام التحكم العددي من سيمنز كالتكوين القياسي، بعد التطوير الثانوي، جميع واجهة التشغيل الصينية، سهلة الاستخدام.نظام CNC للمعدات ونظام القيادة لديهم توافق أفضل، في نفس الوقت مع إصلاح الرمل التلقائي ووظيفة التعويض التلقائي، لضمان استقرار ودقة التغذية والطحن.
1أدوات طحن خاصة للسبائك الصلبة / السيراميك / CBN:
2المواصفات التقنية:
| المشروع | الوحدة | النموذج:H400 |
| محور C | ||
| السكتة الدماغية | درجة | ∞ |
| السرعة القصوى | rpm | 120 |
| دقة الموقع | أركسيك | 7 |
| دقة تحديد المواقع المتكررة | أركسيك | 2 |
| محور إكس | ||
| السكتة الدماغية | ملم | 150 |
| معدل التغذية السريعة | ملم/دقيقة | 10000ملم/دقيقة |
| خفض معدل تغذية | ملم/دقيقة | 0~3600ملم |
| دقة الموقع | ملم | 0.005 |
| دقة تحديد المواقع المتكررة | ملم | 0.002 |
| محور Z | ||
| السكتة الدماغية | ملم | 600 |
| معدل التغذية السريعة | ملم/دقيقة | 10000ملم/دقيقة |
| خفض معدل تغذية | ملم/دقيقة | 0~3000 |
| دقة الموقع | ملم | 0.01 |
| دقة تحديد المواقع المتكررة | ملم | 0.005 |
| المحور ب | ||
| السكتة الدماغية | درجة | -90°~+90° |
| السرعة القصوى | rpm | 120 |
| دقة الموقع | أركسيك | 7 |
| دقة تحديد المواقع المتكررة | أركسيك | 2 |
| معايير عمود عجلة الرمل | ||
| قطر عجلة الطحن | ملم | 400 |
| سرعة الدوران | rpm | 1850~2500 |
| القوة | كوايت | 10 |
| غسالة خارج الخط | ||
| قطر عجلة الطحن | ملم | 150 |
| السرعة القصوى | rpm | 8000 |
| القوة | KW | 1.0 |
| محطم في الصف | ||
| قطر عجلة الطحن | ملم | 150 |
| السرعة القصوى | rpm | 8000 |
| السكتة الدماغية | ملم | 0~45 |
| معدل تغذية التقطيع | ملم/دقيقة | 0.02 |
| طاقة عمود الرمل | كوايت | 1.0 |
|
معايير المعالجة (مواصفات المنتج: هناك حاجة إلى مواصفات مختلفة لاستبدال الأدوات) |
||
| السماكة القصوى | ملم | 16 |
| الحد الأقصى لقطر الدوران | ملم | φ50 |
| محور C أداة التشبيك (اعتمادا على المنتج يمكن زيادة) | ||
| السعة المثبتة | ||
| الطاقة الكلية | KW | 25 |
| الحجم (طول * عرض * ارتفاع) | ملم | 3400*3600*1900 |
|
حجم جهاز تصفية تبريد الزيت (اختياري) |
ملم | 1800 * 1200 * 1500 |
| صافي وزن الجهاز | كيلوغرام | 7500 |
