تفاصيل المنتج:
شروط الدفع والشحن:
|
| عجلة جلخ: | الماس | قطر عجلة الطحن: | 200ملم |
|---|---|---|---|
| طريقة تبريد محرك عجلة الطحن: | تبريد الهواء | طحن عجلة المحرك الحالي: | 5A |
| تردد محرك عجلة الطحن: | 50 هرتز | درجة عزل محرك عجلة الطحن: | F |
| طحن قوة محرك عجلة: | 2.2 كيلو واط | درجة حماية محرك عجلة الطحن: | IP54 |
| سرعة محرك عجلة الطحن: | 1400 دورة في الدقيقة | عزم دوران محرك عجلة الطحن: | 4N.m |
| طحن عجلة محرك الجهد: | 380 فولت | طحن عجلة المحرك رطوبة العمل: | ≤ 85٪ |
| طحن عجلة محرك درجة حرارة العمل: | 0-40 درجة مئوية | سرعة طحن عجلة: | 3000 دورة في الدقيقة |
| النوع: | آلة طحن أداة التصنيع باستخدام الحاسب الآلي | ||
| إبراز: | آلة طحن أدوات CNC مستقرة,أداة CNC طحن آلة عملية,طاحونة أدوات CNC متعددة الوظائف,CNC Tool Grinding Machine Practical,Multi Function CNC Tool Grinder |
||

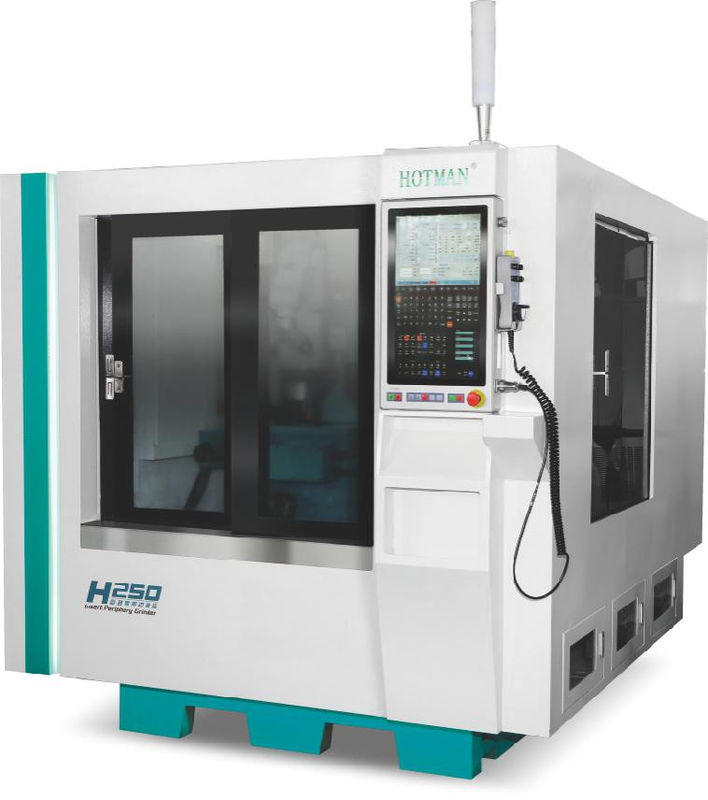

عملية متعددة الوظائف مستقرة عالية الدقة آلة CNC طحن H250
1.تتكيّف مع أشكال متعددة:
خاصة للسبائك الصلبة / السيراميك / CBN طحن شفرات من مواد متساوية
مسار محور X: 100 ملم
مسار المحور Z: 120mm
2.H250 مقعد عمل:
ضبط يدوي بواسطة المسمار، نطاق التأرجح: -40°~+12°
3يسيطر النظام على عمل الروبوت ذو الستة محاور، ويكشف ويحدد ما إذا كانت القطعة تعمل من خلال مستشعر كينز،ووضع الشفرة المعالجة في صندوق النفخ لتنفخ النسيج
4الروبوت ذات الستة محاور: تحميل وتفريغ تلقائي، جهاز التشغيل 90 درجة يتجنب تحميل وتفريغ متوازي التقليدي.
5.المضخم المدمج في جهاز استشعار ليزر CMOS: الذاكرة المسافة والضوء المستقبل بين الخلفية المرجعية ، يمكن استخدامها للكشف عن قطعة العمل الشفافة والرقيقة.
6بواسطة هوتمان هوتمان و لينوك ريناك تطوير الجيل الأخير من البرمجيات البرمجيات الرسومية سهلة الاستخدام، لديه إعداد بسيط وسريع وواجهة مستخدم بديهية،لا يتطلب إدخال الكود G المعقد والبرنامج الفرعي، من السهل تعلم التشغيل، بحيث البرمجة والإعداد بشكل أسرع. تجربة المستخدم والشعور التشغيل ممتاز.
وصف الجهاز:
1يتم صب الجسم والمكونات بواسطة حديد ميلهانا الصلب من الدرجة العالية FC30، والذي يتم معالجته الحرارية بشكل مصطنع ثم يتم معالجته بالشيخوخة الطبيعية. يتم معالجة المكونات بواسطة ياسدا،(ميتسوي سيكي)، توشيبا، ELB وغيرها من المعدات عالمية المستوى مرة واحدة معالجة التشبيك. يمكن أن يكون حجم الدقة تصل إلى مستوى ميكرون، لضمان عالية الدقة المعدات المكونات الأساسية.
2يتم تزيين قوالب المرشدة للآلة ومسامير الكرات الدقيقة باستمرار بواسطة نظام التشحيم التلقائي لضمان حياة خدمة أطول ودقة.يتم فصل نظام التبريد من الجسم للقضاء على الاهتزاز وتبديد الحرارة المواتية.
3مجهزة بنظام زيمنس 828D CNC التلقائي للطحن، والتنمية الثانوية، عمل الحوار الإنسانية الآلة، مع العديد من المعدات الاختيارية للاختيار من بينها،بما في ذلك جهاز طحن الثقوب الداخلية، جهاز قياس نهاية أوتوماتيكي، جهاز قياس قطر خارجية أوتوماتيكية، الخ.
4يتكون نظام تغذية الطحن من V ومسار مسطح من مجرفة دقة مصنوعة يدويا، مع نظام التشحيم التلقائي ومسمار كرة طحن دقة مستوى C3،والتي يمكنها تحقيق حركة سلسة، دقة ممتازة في تحديد المواقع المتكررة ومدة حياة طويلة للمسار.
5التكوين القياسي لفولدة عجلة الطحن هو أربعة خلفية و اثنين خلفية هيكل محمل. يمكن أيضا اختيار الدقة العالية الديناميكية والضغط الساكن فولدة،والذي يمتلك خصائص الدقة العالية للدوران، صلابة ديناميكية عالية، مقاومة جيدة للهزات، وكفاءة عالية طحن وجودة سطح طحن جيدة.ما يصل إلى 3500 RPM و 60m/s.
6تم تصميم المقعد الخلفي لتكون صلبة وقوية على حد سواء. تم تصميم أسطوانة انزلاقية من سبيكة معدنية صلبة في جسم الحديد الزهري لحمل النواة العليا MT4.يمكن بسهولة تغيير قوة القفز من الاسطوانة المنزلقة عن طريق أزرار ضبط في الخلفملحقات خاصة ضغط الزيت مقعد الذيل مع دواسة لتسهيل تفريغ أجزاء العمل.
7نظام التحكم العددي من سيمنز كالتكوين القياسي، بعد التطوير الثانوي، جميع واجهة التشغيل الصينية، سهلة الاستخدام.نظام CNC للمعدات ونظام القيادة لديهم توافق أفضل، في نفس الوقت مع إصلاح الرمل التلقائي ووظيفة التعويض التلقائي، لضمان استقرار ودقة التغذية والطحن.
المواصفات التقنية:
| المشروع | الوحدة | النموذج: FX32P-60CNC | |
| الحد الأقصى للقطر الدوري للطاولة | ملم | 320 |
المسافة القصوى بين | ملم | 600 | |
| أقصى قطر للطحن | ملم | 320 | |
| الحد الأقصى للحمل بين القلبين الجبينيين | كجم ((ب) | 60 ((العمالة العليا) / 20 (العامل فقط) | |
| حجم عجلة الطحن (قطر × عرض × فتحة) | ملم | 455 × 38 ((32-50) × 127 | |
| سرعة عجلة الطحن | rpm | 1650 | |
| الحد الأقصى للسرعة الخطيّة للعجلة الطحن | م/س | 40 ((عجلة طحن عالية السرعة حتى 65) | |
| طلاء عجلات الطحن | ملم | النوع الآلي | |
| زاوية التغذية | درجة | 90 |
| ضربة تغذية | ملم | 250 | |
| محور X سرعة الحركة السريعة | م/دقيقة | 6 | |
| الحد الأدنى لتغذية المحور X | ملم | 0.001 | |
إطار الرأس | سرعة الفولاذ | rpm | 50 إلى 500 |
| شكل الغزل | متزامن أو مركزي | ||
| مواصفات الإبهام | MT-4 | ||
مقعد الخلف | المسافة التلسكوبية التلقائية | ملم | 40 |
| مواصفات الإبهام | MT-4 | ||
طاولة العمل | المحور Z سرعة الحركة السريعة | م/دقيقة | 8 |
| الحد الأدنى لتغذية المحور z | ملم | 0.001 | |
| الحد الأقصى للسفر | ملم | 550 | |
| زاوية الدوران | درجة | + 6/-9 | |
| محرك طواحين عجلة الطحن | KW | 3.75/55 |
| محرك تغذية محور X (سيرفو) | KW | 2.2 | |
| محرك التغذية على المحور Z (سيرفو) | KW | 2.2 | |
| محرك فولاذ الإطار الرئيسي | KW | 0.75 | |
| محرك مضخة التبريد | KW | 0.75 | |
| محرك زيت التشحيم | KW | 0.25*2 | |
| محرك مضخة النفط | KW | 0.75 | |
| صافي وزن الجهاز | كيلوغرام | 3300 |
| إجمالي وزن الجهاز | كيلوغرام | 3500 | |
| حجم العبوة (الطول * العرض * الارتفاع) | ملم | 2800*2000*2000 | |
