| قطر عجلة الطحن: | 200-400 مم | قوة محرك تغذية عجلة الطحن: | 1.5-3 كيلو واط |
|---|---|---|---|
| سرعة تغذية عجلة الطحن: | 0-3000 مم / دقيقة | طحن قوة محرك عجلة: | 7.5-15 كيلو واط |
| سرعة طحن عجلة: | 3000-6000 دورة في الدقيقة | طحن عجلة المغزل تغذية قوة المحرك: | 1.5-3 كيلو واط |
| سرعة تغذية مغزل عجلة الطحن: | 0-3000 مم / دقيقة | طحن عجلة المغزل قوة المحرك: | 2.2-4 كيلو واط |
| سرعة محور عجلة الطحن: | 0-6000 دورة في الدقيقة | طحن عجلة المغزل السفر: | 0-200 ملم |
| قوة محرك السفر لمحور عجلة الطحن: | 0.75-1.5 كيلو واط | سرعة سفر المغزل لعجلة الطحن: | 0-3000 مم / دقيقة |
| النوع: | آلة طحن أداة التصنيع باستخدام الحاسب الآلي | ||
| إبراز: | 1.5 كيلوواط آلة CNC طحن,3KW آلة CNC طحن آلة,طاحونة قطع أدوات CNC متعددة الوظائف,3KW CNC Tool Grinding Machine,Multi Function CNC Tool Cutter Grinder |
||

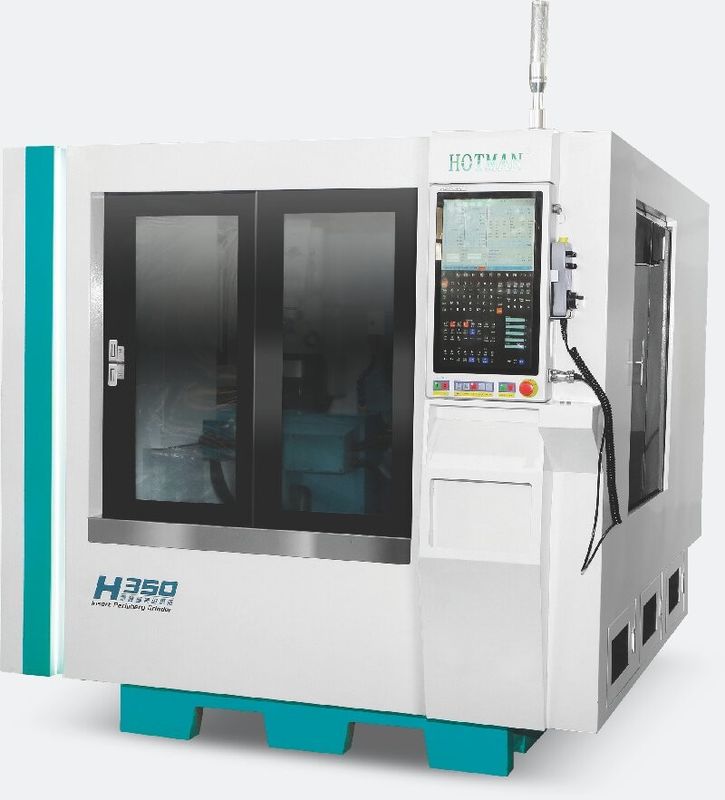

طاحونة إدراجات H350
وصف الجهاز:
1يتم صب الجسم والمكونات بواسطة حديد ميلهانا الصلب من الدرجة العالية FC30 ، والذي يتم معالجته بالحراري بشكل طبيعي ثم يتم معالجته بالشيخوخة الطبيعية. يتم معالجة المكونات بواسطة ياسدا ،(ميتسوي سيكي)، توشيبا، ELB وغيرها من المعدات عالمية المستوى مرة واحدة معالجة التشغيل. يمكن أن يكون حجم الدقة تصل إلى مستوى ميكرون، لضمان عالية الدقة المعدات المكونات الأساسية.
2يتم تزيين قوالب المرشدة للآلة ومسامير الكرات الدقيقة باستمرار بواسطة نظام التشحيم التلقائي لضمان حياة خدمة أطول ودقة.يتم فصل نظام التبريد من الجسم للقضاء على الاهتزاز وتبديد الحرارة المواتية.
3مجهزة بنظام زيمنس 828D CNC التلقائي للطحن، والتنمية الثانوية، عمل الحوار الإنسان والآلة، مع العديد من المعدات الاختيارية للاختيار من بينها،بما في ذلك جهاز طحن الثقوب الداخلية، جهاز قياس نهاية أوتوماتيكي، جهاز قياس قطر خارجية أوتوماتيكية، الخ.
4يتكون نظام تغذية الطحن من V ومسار مسطح من مجرفة دقة مصنوعة يدويا، مع نظام التشحيم التلقائي ومسمار كرة طحن دقة مستوى C3،والتي يمكنها تحقيق حركة سلسة، دقة ممتازة في تحديد المواقع المتكررة ومدة حياة طويلة للمسار.
5التكوين القياسي لفولدة عجلة الطحن هو أربعة خلفية و اثنين خلفية هيكل تحمل. يمكن أيضا اختيار الدقة العالية الديناميكية والضغط الساكن فولدة،والذي يمتلك خصائص الدقة العالية للدوران، صلابة ديناميكية عالية، مقاومة جيدة للهزات، وكفاءة عالية طحن وجودة سطح طحن جيدة.ما يصل إلى 3500 RPM و 60m/s.
6تم تصميم المقعد الخلفي لتكون صلبة وقوية على حد سواء. تم تصميم أسطوانة انزلاقية من الفولاذ اللاصق المقاومة في الجسم الحديدي المصبوب لحمل النواة العليا MT4.يمكن بسهولة تغيير قوة القفز من الاسطوانة المنزلقة عن طريق أزرار ضبط في الخلفملحقات خاصة ضغط الزيت مقعد الذيل مع دواسة لتسهيل تفريغ أجزاء العمل.
7نظام التحكم العددي من سيمنز كالتكوين القياسي، بعد التطوير الثانوي، جميع واجهة التشغيل الصينية، سهلة الاستخدام.نظام CNC للمعدات ونظام القيادة لديهم توافق أفضل، في نفس الوقت مع إصلاح الرمل التلقائي ووظيفة التعويض التلقائي، لضمان استقرار ودقة التغذية والطحن.
المواصفات التقنية:
| المشروع | الوحدة | النموذج: FX32P-60CNC | |
| الحد الأقصى للقطر الدوري للطاولة | ملم | 320 |
المسافة القصوى بين | ملم | 600 | |
| أقصى قطر للطحن | ملم | 320 | |
| الحد الأقصى للحمل بين القلبين الجبينيين | كجم ((ب) | 60 ((العمالة العليا) / 20 (العامل فقط) | |
| حجم عجلة الطحن (قطر × عرض × فتحة) | ملم | 455 × 38 ((32-50) × 127 | |
| سرعة عجلة الطحن | rpm | 1650 | |
| الحد الأقصى للسرعة الخطيّة للعجلة الطحن | م/س | 40 ((عجلة طحن عالية السرعة حتى 65) | |
| طلاء عجلات الطحن | ملم | النوع الآلي | |
| زاوية التغذية | درجة | 90 |
| ضربة تغذية | ملم | 250 | |
| محور X سرعة الحركة السريعة | م/دقيقة | 6 | |
| الحد الأدنى لتغذية المحور X | ملم | 0.001 | |
إطار الرأس | سرعة الفولاذ | rpm | 50 إلى 500 |
| شكل الغزل | متزامن أو مركزي | ||
| مواصفات الإبهام | MT-4 | ||
مقعد الخلف | المسافة التلسكوبية التلقائية | ملم | 40 |
| مواصفات الإبهام | MT-4 | ||
طاولة العمل | المحور Z سرعة الحركة السريعة | م/دقيقة | 8 |
| الحد الأدنى لتغذية المحور z | ملم | 0.001 | |
| الحد الأقصى للسفر | ملم | 550 | |
| زاوية الدوران | درجة | + 6/-9 | |
| محرك طواحين عجلة الطحن | KW | 3.75/55 |
| محرك تغذية محور X (سيرفو) | KW | 2.2 | |
| محرك التغذية على المحور Z (سيرفو) | KW | 2.2 | |
| محرك فولاذ الإطار الرئيسي | KW | 0.75 | |
| محرك مضخة التبريد | KW | 0.75 | |
| محرك زيت التشحيم | KW | 0.25*2 | |
| محرك مضخة النفط | KW | 0.75 | |
| صافي وزن الجهاز | كيلوغرام | 3300 |
| إجمالي وزن الجهاز | كيلوغرام | 3500 | |
| حجم العبوة (الطول * العرض * الارتفاع) | ملم | 2800*2000*2000 | |
1.تتكيّف مع أشكال متعددة:
خاصة للسبائك الصلبة / السيراميك / CBN طحن شفرات من مواد متساوية
مسار محور X: 100 ملم
مسار المحور Z: 120mm
2جهاز التجهيز عبر الإنترنت: يمكن تجهيز عجلة الطحن أثناء الطحن ، يدفع الفوهة الكهربائية عجلة الطحن لإصلاح الرمل تلقائيًا ،وموصلة الخدمة المسمار يدفع التغذية إلى الأمام والخلف.
3جهاز التكييف خارج الخط: يمكن أن يدرك إصلاح الرمال في نهاية الوجه ، وتغذية محرك محرك الدوران ، والسرعة القصوى هي 8000 دورة في الدقيقة.
4عجلة الطحن: يجب تغيير حبات المواد وفقا لمتطلبات مختلفة للقطعة. فولاذ عجلة الطحن هو فولاذ كهربائي، والسرعة القصوى هي 2000-4000rpm،الطاقة 10 كيلوواط والعزم 52 نيمتر.
5محرك.DD يدفع الغزل للدوران والتحكم في دوران قطعة العمل بمقدار 360 درجة. يمكنه طحن قطعة العمل في جميع الاتجاهات ، ويمكن التحكم بدقة في زاوية الدوران.
6نوع الأسطوانة "أجهزة استشعار اتصال كينز بدون جهاز قيادة يوفر الكشف عبر الإنترنت؛ لتحقيق نفس المستوى من الدقة فائقة الارتفاع، دقة 3μm، والقرار 0.5μm.يمكن أن تنفذ بشكل مستقر قياس دقة عالية، واكتشاف الحصة قبل طحن الخام من مختلف أشكال المنتجات؛ بعد طحن الحجم، وتعويض القاعدة؛يتم توفير وظيفة الحساب لفرق سمك وفارق ارتفاع من شفرات مختلفة.
