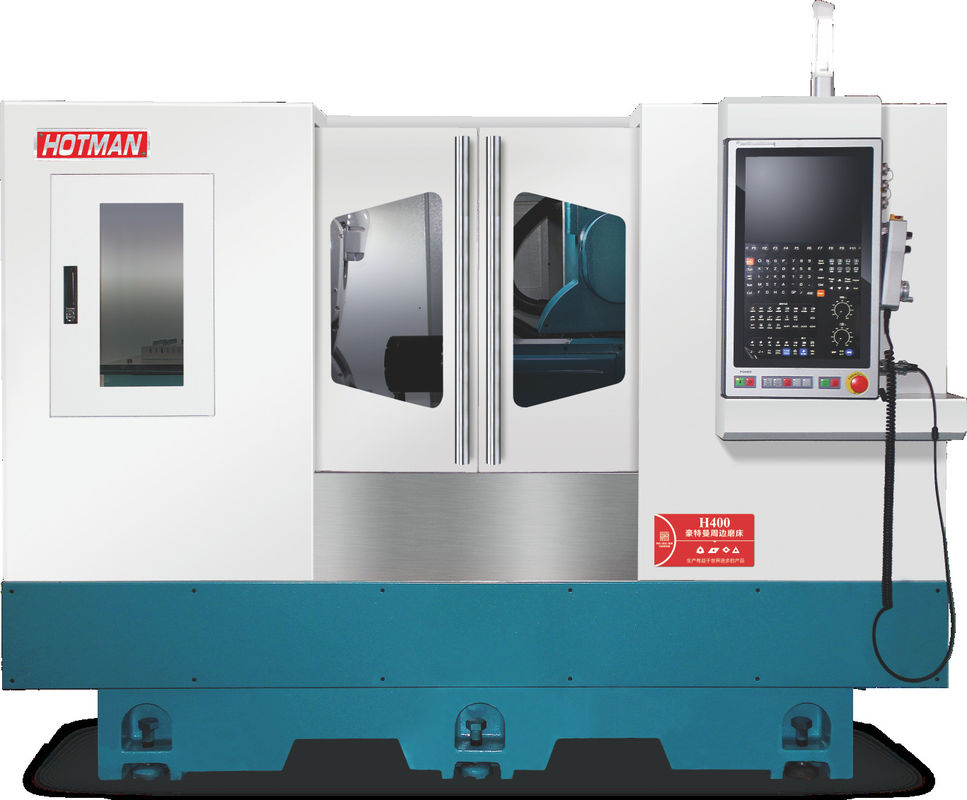

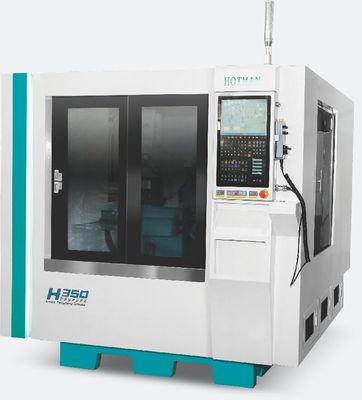

H400 هوتمان صناعية CNC طاحونة ملفات تعريف دائمة متعددة الأغراض الدقة CNC طاحونة

إدخال طاحونة آلية الدقة H400

وصف الجهاز:

1يتم صب الجسم والمكونات بواسطة حديد ميلهانا الصلب من الدرجة العالية FC30 ، والذي يتم معالجته بالحراري بشكل طبيعي ثم يتم معالجته بالشيخوخة الطبيعية. يتم معالجة المكونات بواسطة ياسدا ،(ميتسوي سيكي)، توشيبا، ELB وغيرها من المعدات عالمية المستوى مرة واحدة معالجة التشغيل. يمكن أن يكون حجم الدقة تصل إلى مستوى ميكرون، لضمان عالية الدقة المعدات المكونات الأساسية.

2يتم تزيين قوالب المرشدة للآلة ومسامير الكرات الدقيقة باستمرار بواسطة نظام التشحيم التلقائي لضمان حياة خدمة أطول ودقة.يتم فصل نظام التبريد من الجسم للقضاء على الاهتزاز وتبديد الحرارة المواتية.

3مجهزة بنظام زيمنس 828D CNC التلقائي للطحن، والتنمية الثانوية، عمل الحوار الإنسان والآلة، مع العديد من المعدات الاختيارية للاختيار من بينها،بما في ذلك جهاز طحن الثقوب الداخلية، جهاز قياس نهاية أوتوماتيكي، جهاز قياس قطر خارجية أوتوماتيكية، الخ.

4يتكون نظام تغذية الطحن من V ومسار مسطح من مجرفة دقة مصنوعة يدويا، مع نظام التشحيم التلقائي ومسمار كرة طحن دقة مستوى C3،والتي يمكنها تحقيق حركة سلسة، دقة ممتازة في تحديد المواقع المتكررة ومدة حياة طويلة للمسار.

5التكوين القياسي لفولدة عجلة الطحن هو أربعة خلفية و اثنين خلفية هيكل تحمل. يمكن أيضا اختيار الدقة العالية الديناميكية والضغط الساكن فولدة،والذي يمتلك خصائص الدقة العالية للدوران، صلابة ديناميكية عالية، مقاومة جيدة للهزات، وكفاءة عالية طحن وجودة سطح طحن جيدة.ما يصل إلى 3500 RPM و 60m/s.

6تم تصميم المقعد الخلفي لتكون صلبة وقوية على حد سواء. تم تصميم أسطوانة انزلاقية من الفولاذ اللاصق المقاومة في الجسم الحديدي المصبوب لحمل النواة العليا MT4.يمكن بسهولة تغيير قوة القفز من الاسطوانة المنزلقة عن طريق أزرار ضبط في الخلفملحقات خاصة ضغط الزيت مقعد الذيل مع دواسة لتسهيل تفريغ أجزاء العمل.

7نظام التحكم العددي من سيمنز كالتكوين القياسي، بعد التطوير الثانوي، جميع واجهة التشغيل الصينية، سهلة الاستخدام.نظام CNC للمعدات ونظام القيادة لديهم توافق أفضل، في نفس الوقت مع إصلاح الرمل التلقائي ووظيفة التعويض التلقائي، لضمان استقرار ودقة التغذية والطحن.

المواصفات التقنية:

التكوين المدمج / الصلب للغاية / الموثوق به:

1.محور عجلة الطحن - تبني الدقة العالية المغناطيس الدائم المزامنة محرك محور.

●عملية مستقرة سرعة عالية لا اهتزازات، سرعة منخفضة لا الزحف، ضربة الغزل ≤0.002mm.

● قوة عالية، عزم دوران عال، قوة مقياسية 10 كيلوواط، عزم دوران 52 نانومتر، أداء طحن قوي.

● آلية تبريد الدائرة الداخلية، خط مستقر لفترة طويلة للغاية.

● جهاز غاز مغلق في الطرف الأمامي، مقاوم للغبار والماء بشكل فعال.

2أداة آلة:

هيكل سرير حديد صلب عالي الصلابة متكامل كثيف مصمم بتحليل العناصر المحدودة، مع تبديد الحرارة والاهتزاز الممتاز

قدرة امتصاص، وتعظيم دقة آلة الأدوات.

يعتمد السرير على تصميم مستوى منحني ، مما يؤدي إلى تصريف الزيت في الوقت المناسب وتجنب ظاهرة التسرب وتسرب الزيت للحفاظ على نظافة الآلة ونظافة.

تصميم قاعدة المحور Z والسرير المتكامل يتجنب خطأ التراكم في التجميع التقليدي المنقسم ، ويجعل هيكل الجهاز أكثر معقولية.

3محور ج:

محرك عزم دوران قطعة العمل، عزم دوران اسمي 30Nm، دقة تحديد المواقع 7 ثوان قوس، السرعة القصوى 120rpm، 360 درجة الدوران.

4محور X و محور Z:

تقنية محرك خطي متقدم للدفع المباشر يقلل من الخطأ واللبس الناجم عن ناقل نقل ميكانيكي ، مع ردود الفعل الكاملة

التي يتم إحضارها من قبل حاكم الشبكة ، لضمان سرعة استجابة كل عمود وتشغيل عالية السرعة ، لتحقيق دقة عالية وكفاءة عالية.

مدفوعة بمحرك خطي داخلي ، تتحرك لوحة الزحف المصبوب إلى الأمام والخلف واليسار واليمين عبر رصيف دليل الدوار للتحكم في موقف عجلة الطحن ،ومن ثم طحن قطعة العمل.

5المحور ب:

محرك عزم الدوران للجهاز الدوار الرئيسي ، عزم الدوران الاسمي 500Nm ، دقة تحديد الموقع 7 ثواني قوس ، دقة تكرار 2 ثواني قوس ، سرعة الدوران 60 ~ 120rpm ، فئة الحماية IP67 ،تحقق من دوران 360 درجة.
