تفاصيل المنتج:
شروط الدفع والشحن:
|
| قطر عجلة الطحن: | 200-400 مم | قوة محرك تغذية عجلة الطحن: | 0.75-3 كيلو واط |
|---|---|---|---|
| سرعة محرك تغذية عجلة الطحن: | 1400-2800 دورة في الدقيقة | سرعة تغذية عجلة الطحن: | 0.1-3 مم/دقيقة |
| طحن قوة محرك عجلة: | 7.5-15 كيلو واط | سرعة محرك عجلة الطحن: | 1400-2800 دورة في الدقيقة |
| سرعة طحن عجلة: | 3000-6000 دورة في الدقيقة | طحن عجلة المغزل تغذية قوة المحرك: | 0.75-3 كيلو واط |
| سرعة محرك تغذية محور دوران عجلة الطحن: | 1400-2800 دورة في الدقيقة | سرعة تغذية مغزل عجلة الطحن: | 0.1-3 مم/دقيقة |
| طحن عجلة المغزل قوة المحرك: | 7.5-15 كيلو واط | سرعة محرك محور دوران عجلة الطحن: | 1400-2800 دورة في الدقيقة |
| سرعة محور عجلة الطحن: | 3000-6000 دورة في الدقيقة | اسم المنتج: | آلة طحن أداة التصنيع باستخدام الحاسب الآلي |
| إبراز: | 0.1mm/min آلة CNC للطحن,3mm/Min آلة CNC للطحن,أجهزة طحن CNC المقاومة للتآكل,3mm/Min CNC Tool Grinding Machine,Corrosion Resistance CNC Grinding Machines |
||

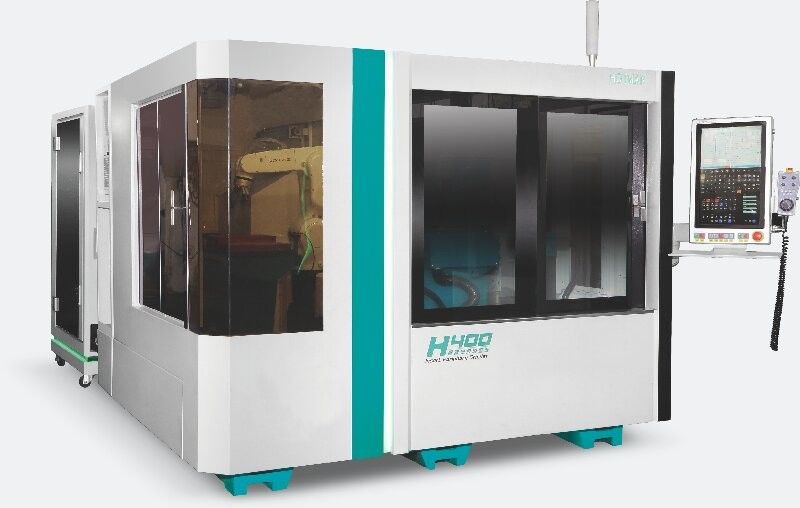

طاحونة إدخالات H400
1.تتكيّف مع أشكال متعددة:
خاصة للسبائك الصلبة / السيراميك / CBN طحن شفرات المواد المتساوية.
2تتكيف مع عملية طحن شفرات من أشكال مختلفة:
(1).هذه المعدات تنتمي إلى مركز طحن أربعة محاور، والتي يمكن معالجة بالكامل الطرفية، زاوية التشذيب السلبية، زاوية الظهر وR زاوية من شفرة قابلة للاستبدال.
(2)يمكن أن يتم تحميل وتفريغها بواسطة الروبوت ذو الستة محاور ، والذي يمكن أن يدرك الدوران من جميع الزوايا ، وتقليل عملية دوران الشفرة ،زيادة تحسين الكفاءة وتقصير وقت الطحن. التشغيل التلقائي ، الكشف التلقائي ، منتجات التنظيف التلقائية ، التعبئة التلقائية للطاحونة
(3).وظيفة الكشف يمكن تلقائيًا إعادة طحن المنتجات المعيبة ، وإصلاح قطعة العمل التالية تلقائيًا.
(4).برنامج محاكاة التصنيع المطور بشكل مستقل، يمكن أن يمنع بشكل فعال سوء التشغيل أو الاصطدام.
(5).يمكن طحن أدوات القطع القياسية وغير القياسية المختلفة عن طريق تغيير الأدوات.
| عرض القطع | 3 ️ 15 ملم |
| سمك | أقصى 20 ملم |
| الطول | أقصى 30 ملم |
| دقة تحديد الموقع على المحور C | 0.006 درجة |
|
دقة تحديد المواقع المتكررة للمحور C |
0.001 درجة |
| مسار محور X | 120ملم |
|
ضربة المحور Y |
200ملم |
وصف الجهاز:
1يتم صب الجسم والمكونات بواسطة حديد ميلهانا الصلب من الدرجة العالية FC30 ، والذي يتم معالجته بالحراري بشكل طبيعي ثم يتم معالجته بالشيخوخة الطبيعية. يتم معالجة المكونات بواسطة ياسدا ،(ميتسوي سيكي)، توشيبا، ELB وغيرها من المعدات عالمية المستوى مرة واحدة معالجة التشغيل. يمكن أن يكون حجم الدقة تصل إلى مستوى ميكرون، لضمان عالية الدقة المعدات المكونات الأساسية.
2يتم تزيين قوالب المرشدة للآلة ومسامير الكرات الدقيقة باستمرار بواسطة نظام التشحيم التلقائي لضمان حياة خدمة أطول ودقة.يتم فصل نظام التبريد من الجسم للقضاء على الاهتزاز وتبديد الحرارة المواتية.
3مجهزة بنظام زيمنس 828D CNC التلقائي للطحن، والتنمية الثانوية، عمل الحوار الإنسان والآلة، مع العديد من المعدات الاختيارية للاختيار من بينها،بما في ذلك جهاز طحن الثقوب الداخلية، جهاز قياس نهاية أوتوماتيكي، جهاز قياس قطر خارجية أوتوماتيكية، الخ.
4يتكون نظام تغذية الطحن من V ومسار مسطح من مجرفة دقة مصنوعة يدويا، مع نظام التشحيم التلقائي ومسمار كرة طحن دقة مستوى C3،والتي يمكنها تحقيق حركة سلسة، دقة ممتازة في تحديد المواقع المتكررة ومدة حياة طويلة للمسار.
5التكوين القياسي لفولدة عجلة الطحن هو أربعة خلفية و اثنين خلفية هيكل تحمل. يمكن أيضا اختيار الدقة العالية الديناميكية والضغط الساكن فولدة،والذي يمتلك خصائص الدقة العالية للدوران، صلابة ديناميكية عالية، مقاومة جيدة للهزات، وكفاءة عالية طحن وجودة سطح طحن جيدة.ما يصل إلى 3500 RPM و 60m/s.
6تم تصميم المقعد الخلفي لتكون صلبة وقوية على حد سواء. تم تصميم أسطوانة انزلاقية من الفولاذ اللاصق المقاومة في الجسم الحديدي المصبوب لحمل النواة العليا MT4.يمكن بسهولة تغيير قوة القفز من الاسطوانة المنزلقة عن طريق أزرار ضبط في الخلفملحقات خاصة ضغط الزيت مقعد الذيل مع دواسة لتسهيل تفريغ أجزاء العمل.
7نظام التحكم العددي من سيمنز كالتكوين القياسي، بعد التطوير الثانوي، جميع واجهة التشغيل الصينية، سهلة الاستخدام.نظام CNC للمعدات ونظام القيادة لديهم توافق أفضل، في نفس الوقت مع إصلاح الرمل التلقائي ووظيفة التعويض التلقائي، لضمان استقرار ودقة التغذية والطحن.
