تفاصيل المنتج:
شروط الدفع والشحن:
|
| محرك عجلة الطحن: | 7.5كيلوواط | حجم عجلة الطحن: | 400ملم |
|---|---|---|---|
| سرعة طحن عجلة: | 2800 دورة في الدقيقة | Max. الأعلى. Grinding Height ارتفاع الطحن: | 500 ملم |
| Max. الأعلى. Grinding Length طول الطحن: | 1000ملم | الأعلى. عرض الطحن: | 400ملم |
| الأعلى. تحميل الجدول: | 500 كجم | البعد الشامل: | 2700 مم × 2000 مم × 2000 مم |
| إمدادات الطاقة: | 380 فولت/50 هرتز | تغذية الجدول: | 0.1-3 مم/دقيقة |
| محرك الطاولة: | 2 كيلو واط | حجم الجدول: | 400 مم × 1000 مم |
| سرعة الجدول: | 2-25 م/دقيقة | الوزن: | 3000 كجم |
| تغذية رأس العجلة: | 0.1-3 مم/دقيقة | ||
| إبراز: | آلة طحن عالمية 380 فولت,آلة طحن عالمية 50 هرتز,المقاومة للتآكل آلة طحن عالمية,50Hz Universal Grinding Machine,Corrosion Resistance Universal Grinder Machine |
||

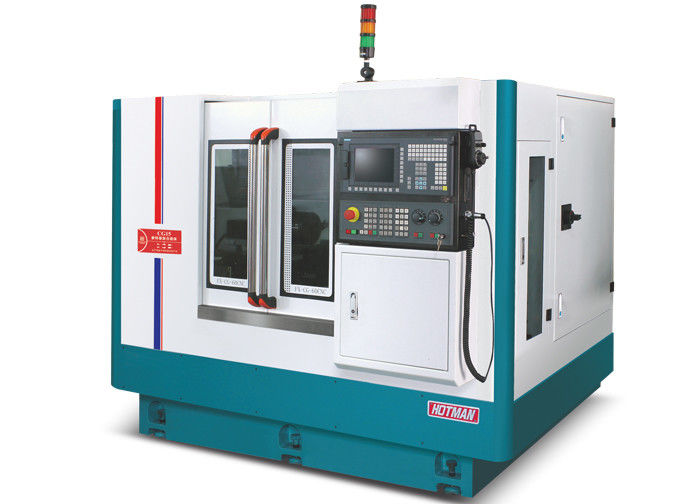

مقاومة التآكل عالية الدقة CNC آلة طحن عالمية
1أول آلة طحن صينية صغيرة
2أداة معالجة مكونات صغيرة:
هناك مجموعة متنوعة من طرق التشبيك:
● ثلاث فكّات مُشَدَّدة
●التشغيل النوعي
صناعة التطبيق:
●صناعة الدجاج
●صناعة المعدات
●غلاف القيادة، أجزاء المحركات البخارية
● غلاف عمود القيادة الهيدروليكية / النيوماتية
● أجزاء الغسيل
●أداة طبية
3.CG15:
| قطر قطعة العمل | Ø3~200ملم |
| يمكن أن تحمل أطول قطعة العمل | 100ملم |
| مجموعة المعالجة | Ø6~80mm ((الثقب الداخلي) |

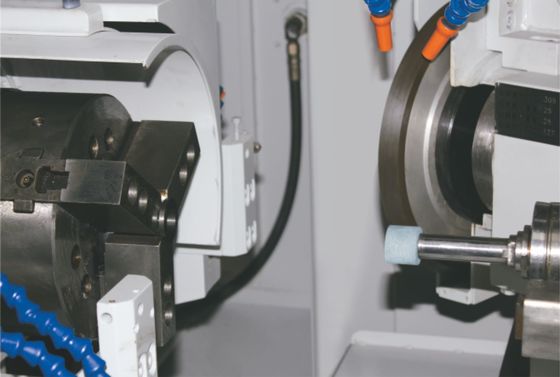

محور عجلة الطحن الداخلية،10،000/50,000rpm اختياري
جرعة زائدة15:
| قطر قطعة العمل | Ø200ملم |
| يمكن أن تحمل أطول قطعة العمل | 150ملم |
| مجموعة المعالجة | Ø6~100mm ((قطر خارجية) |
وصف الجهاز:
1يتم صب الجسم والمكونات بواسطة حديد ميلهانا الصلب من الدرجة العالية FC30 ، والذي يتم معالجته بالحراري بشكل طبيعي ثم يتم معالجته بالشيخوخة الطبيعية. يتم معالجة المكونات بواسطة YASDA ،(ميتسوي سيكي)، توشيبا، ELB وغيرها من المعدات عالمية المستوى مرة واحدة معالجة التشغيل. يمكن أن يكون حجم الدقة تصل إلى مستوى ميكرون، لضمان عالية الدقة المعدات المكونات الأساسية.
2يتم تزيين قوالب المرشدة للآلة ومسامير الكرات الدقيقة باستمرار بواسطة نظام التشحيم التلقائي لضمان عمر خدمة أطول ودقة.يتم فصل نظام التبريد من الجسم للقضاء على الاهتزاز وتبديد الحرارة المواتية.
3مجهزة بنظام زيمنس 828D CNC التلقائي للطحن، والتنمية الثانوية، عمل الحوار الإنسانية الآلة، مع العديد من المعدات الاختيارية للاختيار من بينها،بما في ذلك جهاز طحن الثقوب الداخلية، جهاز قياس نهاية أوتوماتيكي، جهاز قياس قطر خارجية أوتوماتيكية، الخ.
4يتكون نظام تغذية الطحن من V ومسار مسطح من مجرفة دقة مصنوعة يدويا، مع نظام التشحيم التلقائي ومسمار كرة طحن دقة مستوى C3،والتي يمكنها تحقيق حركة سلسة، دقة ممتازة في تحديد المواقع المتكررة ومدة حياة طويلة للمسار.
5التكوين القياسي لفولدة عجلة الطحن هو أربعة خلفية و اثنين خلفية هيكل محمل. يمكن أيضا اختيار الدقة العالية الديناميكية والضغط الساكن فولدة،والذي يمتلك خصائص الدقة العالية للدوران، صلابة ديناميكية عالية، مقاومة جيدة للهزات، وكفاءة عالية طحن وجودة سطح طحن جيدة.ما يصل إلى 3500 RPM و 60m/s.
6تم تصميم المقعد الخلفي لتكون صلبة وقوية على حد سواء. تم تصميم أسطوانة انزلاقية من سبيكة معدنية صلبة في جسم الحديد الزهري لحمل النواة العليا MT4.يمكن بسهولة تغيير قوة القفز من الاسطوانة المنزلقة عن طريق أزرار ضبط في الخلفملحقات خاصة ضغط الزيت مقعد الذيل مع دواسة لتسهيل تفريغ أجزاء العمل.
7نظام التحكم العددي من سيمنز كالتكوين القياسي، بعد التطوير الثانوي، جميع واجهة التشغيل الصينية، سهلة الاستخدام.نظام CNC للمعدات ونظام القيادة لديهم توافق أفضل، في نفس الوقت مع إصلاح الرمل التلقائي ووظيفة التعويض التلقائي، لضمان استقرار ودقة التغذية والطحن.
المواصفات التقنية:
| المشروع | الوحدة | النموذج: FX32P-60CNC | |
| الحد الأقصى للقطر الدوري للطاولة | ملم | 320 |
المسافة القصوى بين | ملم | 600 | |
| أقصى قطر للطحن | ملم | 320 | |
| الحد الأقصى للحمل بين القلبين الجبينيين | كجم ((ب) | 60 ((العمالة العليا) / 20 (العامل فقط) | |
| حجم عجلة الطحن (قطر × عرض × فتحة) | ملم | 455 × 38 ((32-50) × 127 | |
| سرعة عجلة الطحن | rpm | 1650 | |
| الحد الأقصى للسرعة الخطيّة للعجلة الطحن | م/س | 40 ((عجلة طحن عالية السرعة حتى 65) | |
| طلاء عجلات الطحن | ملم | النوع الآلي | |
| زاوية التغذية | درجة | 90 |
| ضربة تغذية | ملم | 250 | |
| محور X سرعة الحركة السريعة | م/دقيقة | 6 | |
| الحد الأدنى لتغذية المحور X | ملم | 0.001 | |
إطار الرأس | سرعة الفولاذ | rpm | 50 إلى 500 |
| شكل الغزل | متزامن أو مركزي | ||
| مواصفات الإبهام | MT-4 | ||
مقعد الخلف | المسافة التلسكوبية التلقائية | ملم | 40 |
| مواصفات الإبهام | MT-4 | ||
طاولة العمل | المحور Z سرعة الحركة السريعة | م/دقيقة | 8 |
| الحد الأدنى لتغذية المحور z | ملم | 0.001 | |
| الحد الأقصى للسفر | ملم | 550 | |
| زاوية الدوران | درجة | + 6/-9 | |
| محرك طواحين عجلة الطحن | KW | 3.75/55 |
| محرك تغذية محور X (سيرفو) | KW | 2.2 | |
| محرك التغذية على المحور Z (سيرفو) | KW | 2.2 | |
| محرك فولاذ الإطار الرئيسي | KW | 0.75 | |
| محرك مضخة التبريد | KW | 0.75 | |
| محرك زيت التشحيم | KW | 0.25*2 | |
| محرك مضخة النفط | KW | 0.75 | |
| صافي وزن الجهاز | كيلوغرام | 3300 |
| إجمالي وزن الجهاز | كيلوغرام | 3500 | |
| حجم العبوة (الطول * العرض * الارتفاع) | ملم | 2800*2000*2000 | |
