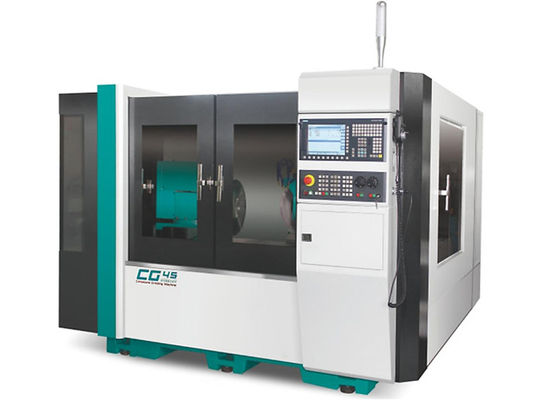

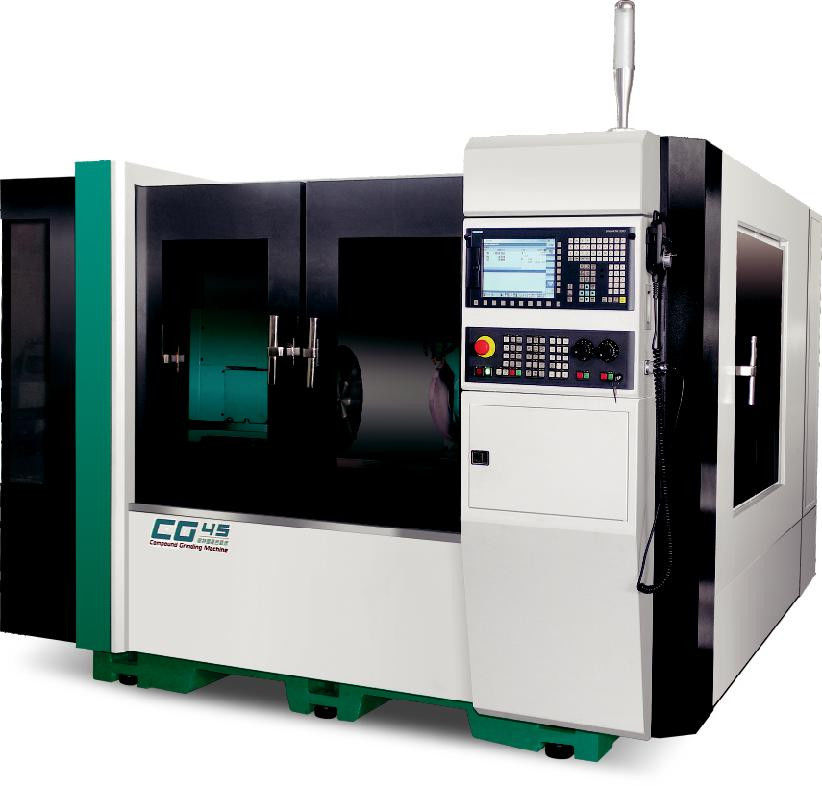

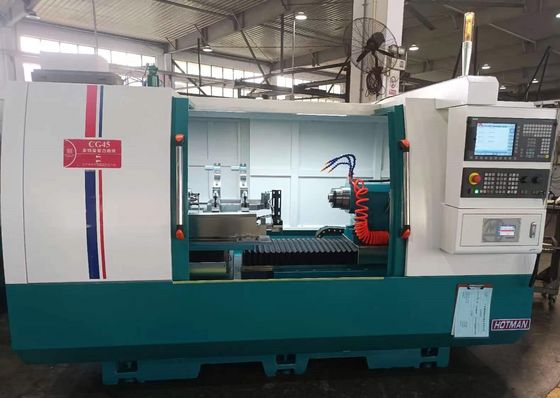

آلة طحن CNC الصناعية متعددة الوظائف العالمية العملية CG45

آلة طحن عالمية عالية الدقة CNC CG45

1.التجميع العضوي:خلق ثورة جديدة في طحن المركبات.

2يمكن طحن الشفرة الداخلية، الشفرة الخارجية:

مسار الغزل للدراجة الداخلية للطحن: 0 ~ 470mm

مسار الغزل من عجلة الطحن الأسطوانية: 0 ~ 365mm

3الخصائص الشاملة:

(1) يمكن أن تحقق من التشغيل، وإكمال الدائرة الداخلية، مخروط الداخلية، الدائرة الخارجية، مخروط الخارجي، وجه نهاية المركب طحن متكامل.

(2) توفير حلول طحن معقدة عالية الدقة مناسبة لمعالجة قطع العمل الصغيرة والمتوسطة الحجم.

(3).يمكن تركيب نظام تغذية واستقبال تلقائي لتلبية احتياجات الإنتاج الضخم الصناعي.

(4) يمكن الجمع بين وحدة طحن الدائرة الخارجية / الدائرة الداخلية بمرونة وفقًا للطلب للتكيف مع أشكال وعمليات طحن مختلفة.

(5).نظام التحكم سهل التعلم وسهل الاستخدام. يمكن برمجة طحن القطعة العاملة وترتيب عجلة الطحن بسرعة على أداة الآلة. ويمكن تثبيت جهاز القياس عبر الإنترنت.

وصف الجهاز:

1يتم صب الجسم والمكونات بواسطة حديد ميلهانا الصلب من الدرجة العالية FC30 ، والذي يتم معالجته بالحراري بشكل طبيعي ثم يتم معالجته بالشيخوخة الطبيعية. يتم معالجة المكونات بواسطة ياسدا ،(ميتسوي سيكي)، توشيبا، ELB وغيرها من المعدات عالمية المستوى مرة واحدة معالجة التشغيل. يمكن أن يكون حجم الدقة تصل إلى مستوى ميكرون، لضمان عالية الدقة المعدات المكونات الأساسية.

2يتم تزيين قوالب المرشدة للآلة ومسامير الكرات الدقيقة باستمرار بواسطة نظام التشحيم التلقائي لضمان حياة خدمة أطول ودقة.يتم فصل نظام التبريد من الجسم للقضاء على الاهتزاز وتبديد الحرارة المواتية.

3مجهزة بنظام زيمنس 828D CNC التلقائي للطحن، والتنمية الثانوية، عمل الحوار الإنسان والآلة، مع العديد من المعدات الاختيارية للاختيار من بينها،بما في ذلك جهاز طحن الثقوب الداخلية، جهاز قياس نهاية أوتوماتيكي، جهاز قياس قطر خارجية أوتوماتيكية، الخ.

4يتكون نظام تغذية الطحن من V ومسار مسطح من مجرفة دقة مصنوعة يدويا، مع نظام التشحيم التلقائي ومسمار كرة طحن دقة مستوى C3،والتي يمكنها تحقيق حركة سلسة، دقة ممتازة في تحديد المواقع المتكررة ومدة حياة طويلة للمسار.

5التكوين القياسي لفولدة عجلة الطحن هو أربعة خلفية و اثنين خلفية هيكل تحمل. يمكن أيضا اختيار الدقة العالية الديناميكية والضغط الساكن فولدة،والذي يمتلك خصائص الدقة العالية للدوران، صلابة ديناميكية عالية، مقاومة جيدة للهزات، وكفاءة عالية طحن وجودة سطح طحن جيدة.ما يصل إلى 3500 RPM و 60m/s.

6تم تصميم المقعد الخلفي لتكون صلبة وقوية على حد سواء. تم تصميم أسطوانة انزلاقية من الفولاذ اللاصق المقاومة في الجسم الحديدي المصبوب لحمل النواة العليا MT4.يمكن بسهولة تغيير قوة القفز من الاسطوانة المنزلقة عن طريق أزرار ضبط في الخلفملحقات خاصة ضغط الزيت مقعد الذيل مع دواسة لتسهيل تفريغ أجزاء العمل.

7نظام التحكم العددي من سيمنز كالتكوين القياسي، بعد التطوير الثانوي، جميع واجهة التشغيل الصينية، سهلة الاستخدام.نظام CNC للمعدات ونظام القيادة لديهم توافق أفضل، في نفس الوقت مع إصلاح الرمل التلقائي ووظيفة التعويض التلقائي، لضمان استقرار ودقة التغذية والطحن.

المواصفات التقنية:
