تفاصيل المنتج:
شروط الدفع والشحن:
|
| سعة خزان سائل التبريد: | 50 لتر | قطر عجلة الطحن: | 200 ملم |
|---|---|---|---|
| طحن قوة محرك عجلة: | 2.2 كيلو واط | سرعة طحن عجلة: | 1450 دورة في الدقيقة |
| الوزن الإجمالي: | 1600 كجم | الأعلى. قطر الطحن: | 200 ملم |
| Max. الأعلى. Grinding Length طول الطحن: | 500 ملم | الأعلى. تحميل الجدول: | 100 كيلوغرام |
| الوزن الصافي: | 1500 كجم | الابعاد الكلية: | 1700x1500x1750 ملم |
| إمدادات الطاقة: | 3 أطوار 380 فولت 50 هرتز | سرعة الجدول: | 2-20 دورة في الدقيقة |
| زاوية دوارة الطاولة: | ± 5 درجة | النوع: | آلة المطحنة الأسطوانية |
| قوة محرك رأس العمل: | 0.75 كيلو واط | ||
| إبراز: | آلة طحن أسطوانية ثلاثية المراحل,آلة طحن أسطوانية 50 هرتز,طاحونة أسطوانية صغيرة متعددة الأغراض,50Hz Cylindrical Grinder Machine,Multipurpose Small Cylindrical Grinder |
||

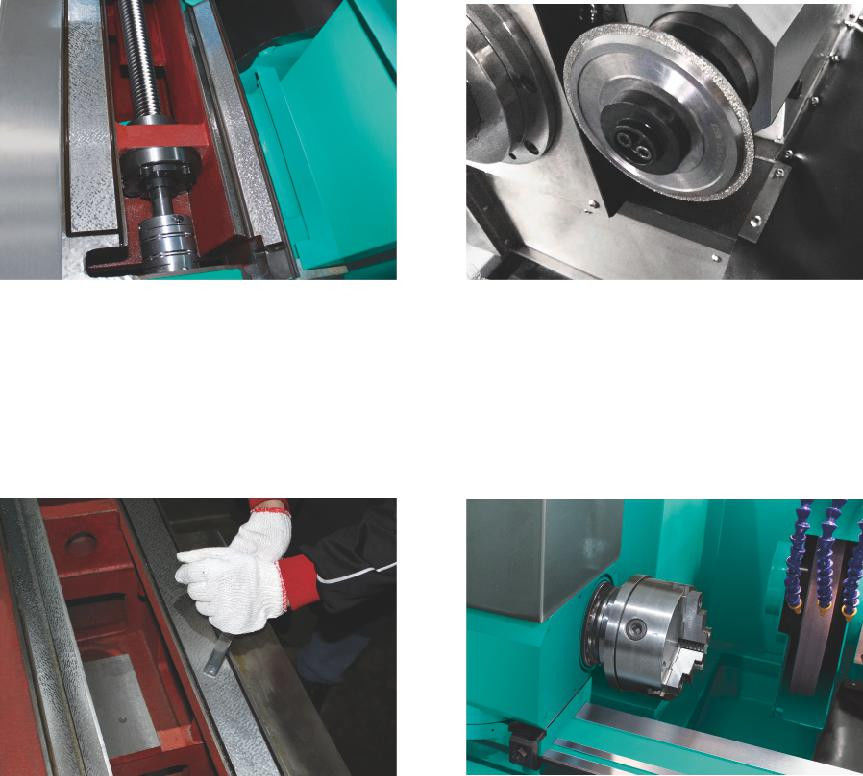

طاحونة أسطوانية الآلية الرئيسية
الآلية الرئيسية عملية التثبيت الدقيقة
1.فول الساكن:
فيلم زيت تحت ضغط ثابت ، من البدء إلى التوقف دائمًا العمل تحت دعم فيلم زيت ، ارتداء منخفض جدًا. عمر خدمة طويل ، دقة دوران عالية ، صلابة فيلم الزيت ،يمكن للآلة الحفاظ على الدقة لفترة طويلة.
2.مؤخرة ذات محرك:
سرعة عالية، اهتزازات منخفضة، ضوضاء منخفضة، حركة سلسة كفاءة عالية في المعالجة، وقاحة منخفضة ودقة جيدة.
3المسمار الكروي من فئة C3:
بسبب خصائص التشحيم الثابتة، يمكن تقليل تفاعل الاحتكاك، ويمكن أن يزيد من صلابة ودقة الموقع.
4جهاز إصلاح عجلة طحن من نوع الدوار (اختياري في سلسلة CNC):
5.السكك الحديدية:
- تصميم مزيج V-سكة حديد مسطحة، لضمان استقرار طحن.
سباتولا اليد:
يتم تقليل سطح الاتصال للسكك الحديدية بواسطة نظام زيت يدوي دقيق ومزلق لضمان الدقة العالية ومقاومة التآكل للحركة المحورية.
6. رأس الفوهة:
يمكن تثبيت ثلاثة شاك الفك، ويمكن أن تكون مطابقة مع تصميم شاك العمل المختلفة لتسهيل البحث عن قطعة مختلفة.الفولاذ الطحن له وظيفة التركيز والحركة في وقت واحد، ويمكن للمستخدم أن يجعل التحويل السريع في الماكينات العليا وثلاثة مخالب مشغلة (الاكسسوارات الخاصة).
وصف الجهاز:
1يتم صب الجسم والمكونات بواسطة حديد ميلهانا الصلب من الدرجة العالية FC30 ، والذي يتم معالجته بالحراري بشكل طبيعي ثم يتم معالجته بالشيخوخة الطبيعية. يتم معالجة المكونات بواسطة ياسدا ،(ميتسوي سيكي)، توشيبا، ELB وغيرها من المعدات عالمية المستوى مرة واحدة معالجة التشغيل. يمكن أن يكون حجم الدقة تصل إلى مستوى ميكرون، لضمان عالية الدقة المعدات المكونات الأساسية.
2يتم تزيين قوالب المرشدة للآلة ومسامير الكرات الدقيقة باستمرار بواسطة نظام التشحيم التلقائي لضمان حياة خدمة أطول ودقة.يتم فصل نظام التبريد من الجسم للقضاء على الاهتزاز وتبديد الحرارة المواتية.
3مجهزة بنظام زيمنس 828D CNC التلقائي للطحن، والتنمية الثانوية، عمل الحوار الإنسان والآلة، مع العديد من المعدات الاختيارية للاختيار من بينها،بما في ذلك جهاز طحن الثقوب الداخلية، جهاز قياس نهاية أوتوماتيكي، جهاز قياس قطر خارجية أوتوماتيكية، الخ.
4يتكون نظام تغذية الطحن من V ومسار مسطح من مجرفة دقة مصنوعة يدويا، مع نظام التشحيم التلقائي ومسمار كرة طحن دقة مستوى C3،والتي يمكنها تحقيق حركة سلسة، دقة ممتازة في تحديد المواقع المتكررة ومدة حياة طويلة للمسار.
5التكوين القياسي لفولدة عجلة الطحن هو أربعة خلفية و اثنين خلفية هيكل تحمل. يمكن أيضا اختيار الدقة العالية الديناميكية والضغط الساكن فولدة،والذي يمتلك خصائص الدقة العالية للدوران، صلابة ديناميكية عالية، مقاومة جيدة للهزات، وكفاءة عالية طحن وجودة سطح طحن جيدة.ما يصل إلى 3500 RPM و 60m/s.
6تم تصميم المقعد الخلفي لتكون صلبة وقوية على حد سواء. تم تصميم أسطوانة انزلاقية من الفولاذ اللاصق المقاومة في الجسم الحديدي المصبوب لحمل النواة العليا MT4.يمكن بسهولة تغيير قوة القفز من الاسطوانة المنزلقة عن طريق أزرار ضبط في الخلفملحقات خاصة ضغط الزيت مقعد الذيل مع دواسة لتسهيل تفريغ أجزاء العمل.
7نظام التحكم العددي من سيمنز كالتكوين القياسي، بعد التطوير الثانوي، جميع واجهة التشغيل الصينية، سهلة الاستخدام.نظام CNC للمعدات ونظام القيادة لديهم توافق أفضل، في نفس الوقت مع إصلاح الرمل التلقائي ووظيفة التعويض التلقائي، لضمان استقرار ودقة التغذية والطحن.
المواصفات التقنية:

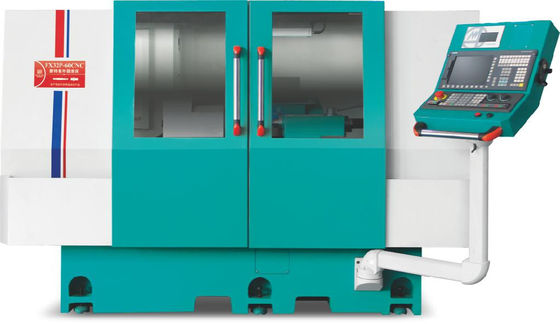

| المشروع | الوحدة | النموذج: FX32P-60CNC | |
| الحد الأقصى للقطر الدوري للطاولة | ملم | 320 |
المسافة القصوى بين | ملم | 600 | |
| أقصى قطر للطحن | ملم | 320 | |
| الحد الأقصى للحمل بين القلبين الجبينيين | كجم ((ب) | 60 ((العمالة العليا) / 20 (العامل فقط) | |
| حجم عجلة الطحن (قطر × عرض × فتحة) | ملم | 455 × 38 ((32-50) × 127 | |
| سرعة عجلة الطحن | rpm | 1650 | |
| الحد الأقصى للسرعة الخطيّة للعجلة الطحن | م/س | 40 ((عجلة طحن عالية السرعة حتى 65) | |
| طلاء عجلات الطحن | ملم | النوع الآلي | |
| زاوية التغذية | درجة | 90 |
| ضربة تغذية | ملم | 250 | |
| محور X سرعة الحركة السريعة | م/دقيقة | 6 | |
| الحد الأدنى لتغذية المحور X | ملم | 0.001 | |
إطار الرأس | سرعة الفولاذ | rpm | 50 إلى 500 |
| شكل الغزل | متزامن أو مركزي | ||
| مواصفات الإبهام | MT-4 | ||
مقعد الخلف | المسافة التلسكوبية التلقائية | ملم | 40 |
| مواصفات الإبهام | MT-4 | ||
طاولة العمل | المحور Z سرعة الحركة السريعة | م/دقيقة | 8 |
| الحد الأدنى لتغذية المحور z | ملم | 0.001 | |
| الحد الأقصى للسفر | ملم | 550 | |
| زاوية الدوران | درجة | + 6/-9 | |
| محرك طواحين عجلة الطحن | KW | 3.75/55 |
| محرك تغذية محور X (سيرفو) | KW | 2.2 | |
| محرك التغذية على المحور Z (سيرفو) | KW | 2.2 | |
| محرك فولاذ الإطار الرئيسي | KW | 0.75 | |
| محرك مضخة التبريد | KW | 0.75 | |
| محرك زيت التشحيم | KW | 0.25*2 | |
| محرك مضخة النفط | KW | 0.75 | |
| صافي وزن الجهاز | كيلوغرام | 3300 |
| إجمالي وزن الجهاز | كيلوغرام | 3500 | |
| حجم العبوة (الطول * العرض * الارتفاع) | ملم | 2800*2000*2000 | |
