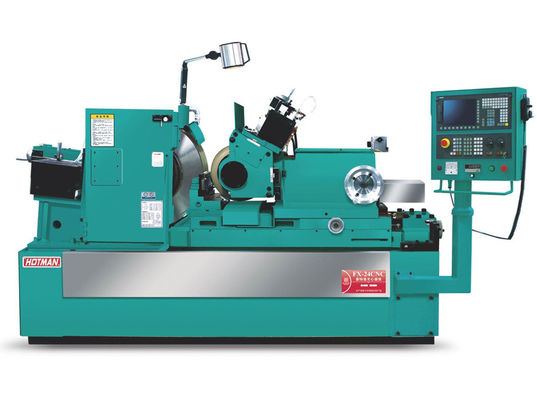

طاحونة عالمية ثابتة CNC ، آلة طحن أسطوانية صناعية ذاتية التشغيل بالكامل FX27-60CNC

طاحونة عالمية ثابتة CNC ، آلة طحن أسطوانية صناعية ذاتية التشغيل بالكامل FX27-60CNC

المواصفات التقنية:




مفهوم تصميم جديد، تكلفة منخفضة وبسيطة التشغيل:

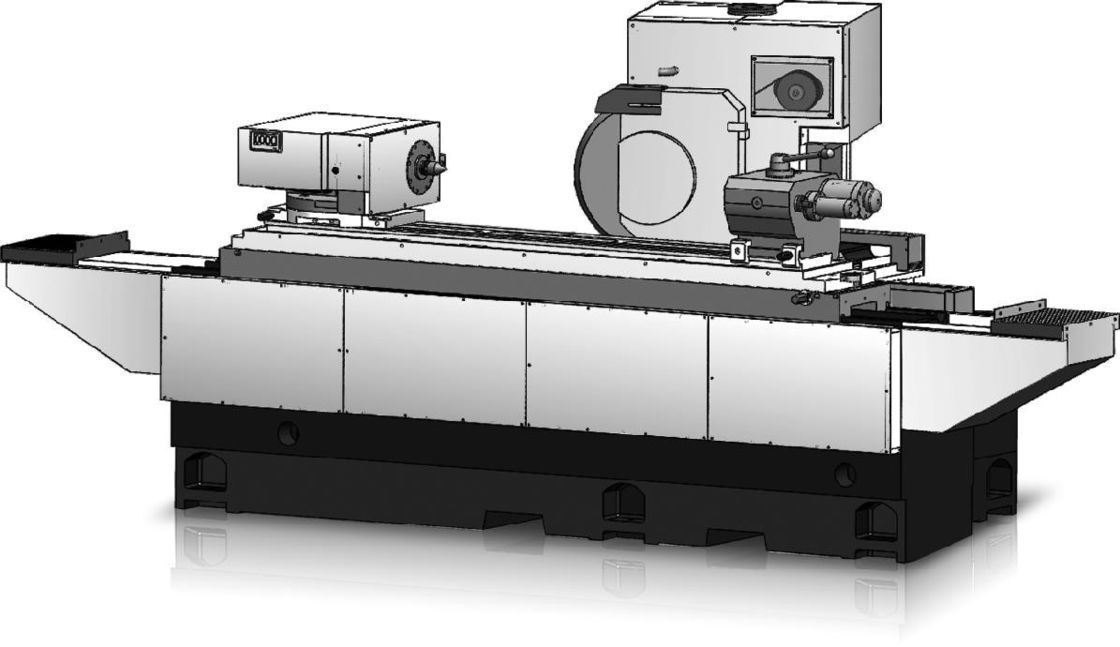

هيكل الإطار، باستخدام حديد الصب عالي الجودة (FC30) ، مركز الجاذبية المنخفض تصميم، أحدث عنصر محدود تحليل المساعدة الكمبيوتر، والصلابة

التصميم هو أكثر من 108N / م، وأدنى تصميم التردد الطبيعي هو أكثر من 150 هرتز. هذا تصميم الهيكل الممتاز يجعل الآلة تماما

مقاومة للصدمات وامتصاص الصدمات ، مما يضمن صلابة عالية وأداء التخفيف القصوى ، وبالتالي إطالة عمر الخدمة للآلة.

تحريك السرير ونظام التغذية:


1تحريك الجدول إلى اليسار واليمين وتغذية رأس عجلة الطحن يتم كل ذلك يدوياً.

2يتم تحريك السرير بواسطة ضغط الزيت ، ويتم تشغيل رأس تغذية عجلة الطحن يدويًا.

3يتم تشغيل السرير بواسطة ضغط الزيت ، يتم إرسال رأس عجلة الطحن وإعادته طولاً ، ويتم تشغيل التغذية يدوياً.

4يتم تحريك السرير عن طريق ضغط الزيت، والطولية سرعة تغذية رأس عجلة الطحن والعودة السريعة، وتشغيل تغذية تلقائية.

5إضافة جهاز قياس تلقائي


وصف الجهاز:

1يتم صب الجسم والمكونات بواسطة حديد ميلهانا الصلب من الدرجة العالية FC30، والذي يتم معالجته الحرارية بشكل مصطنع ثم يتم معالجته بالشيخوخة الطبيعية. يتم معالجة المكونات بواسطة ياسدا،(ميتسوي سيكي)، توشيبا، ELB وغيرها من المعدات عالمية المستوى مرة واحدة معالجة التشبيك. يمكن أن يكون حجم الدقة تصل إلى مستوى ميكرون، لضمان عالية الدقة المعدات المكونات الأساسية.

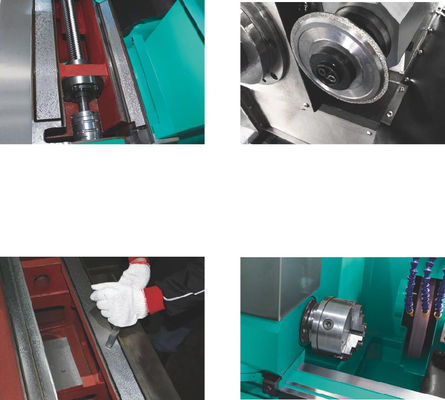

2يتم تزيين قوالب المرشدة للآلة ومسامير الكرات الدقيقة باستمرار بواسطة نظام التشحيم التلقائي لضمان حياة خدمة أطول ودقة.يتم فصل نظام التبريد من الجسم للقضاء على الاهتزاز وتبديد الحرارة المواتية.

3مجهزة بنظام زيمنس 828D CNC التلقائي للطحن، والتنمية الثانوية، عمل الحوار الإنسانية الآلة، مع العديد من المعدات الاختيارية للاختيار من بينها،بما في ذلك جهاز طحن الثقوب الداخلية، جهاز قياس نهاية أوتوماتيكي، جهاز قياس قطر خارجية أوتوماتيكية، الخ.

4يتكون نظام تغذية الطحن من V ومسار مسطح من مجرفة دقة مصنوعة يدويا، مع نظام التشحيم التلقائي ومسمار كرة طحن دقة مستوى C3،والتي يمكنها تحقيق حركة سلسة، دقة ممتازة في تحديد المواقع المتكررة ومدة حياة طويلة للمسار.

5التكوين القياسي لفولدة عجلة الطحن هو أربعة خلفية و اثنين خلفية هيكل محمل. يمكن أيضا اختيار الدقة العالية الديناميكية والضغط الساكن فولدة،والذي يمتلك خصائص الدقة العالية للدوران، صلابة ديناميكية عالية، مقاومة جيدة للهزات، وكفاءة عالية طحن وجودة سطح طحن جيدة.ما يصل إلى 3500 RPM و 60m/s.


6تم تصميم المقعد الخلفي لتكون صلبة وقوية على حد سواء. تم تصميم أسطوانة انزلاقية من سبيكة معدنية صلبة في جسم الحديد الزهري لحمل النواة العليا MT4.يمكن بسهولة تغيير قوة القفز من الاسطوانة المنزلقة عن طريق أزرار ضبط في الخلفملحقات خاصة ضغط الزيت مقعد الذيل مع دواسة لتسهيل تفريغ أجزاء العمل.

7نظام التحكم العددي من سيمنز كالتكوين القياسي، بعد التطوير الثانوي، جميع واجهة التشغيل الصينية، سهلة الاستخدام.نظام CNC للمعدات ونظام القيادة لديهم توافق أفضل، في نفس الوقت مع إصلاح الرمل التلقائي ووظيفة التعويض التلقائي، لضمان استقرار ودقة التغذية والطحن.
